Z70 AUTOMATIC TOT - Zestaw do bram przemysłowych 300 kg, 24 m2
Parametry techniczne:
- Maksymalny ciężar bramy: 300 kg
- Powierzchnia bramy: Do 24 m2
- Moment obrotowy: 70 Nm
- Moment statyczny: 80 Nm
- Prędkość obrotowa: 24 obr / min
- Intensywność pracy: 60%
- Średnica otworu na wał bramy: 25.4 - 31.75 mm
- Obudowa: IP54
- Temperatura pracy: -5...+40 °C
- Zasilanie centrali: 230 V AC / 3x 400 V AC
- Zasilanie silnika: 3x 400 V AC
- Pobierana moc: 370 W
- Gwarancja producenta: 36 miesięcy
Warianty:
- AUTOMATIC
- ACTION
- Darmowa dostawa
Z70 AUTOMATIC TOT - Zestaw elektromechanicznego silnika 70 Nm, dedykowany do przemysłowych bram segmentowych. Zestaw może być wykorzystany do sterowania praktycznie dowolną przemysłową bramą segmentową o maksymalnej wadze 300 kg / powierzchni 24 m2. Do cech charakterystycznych zestawu Z70 AUTOMATIC TOT można zaliczyć:
- System automatyki zgodny z normami i dyrektywami europejskimi w zakresie technologii i bezpieczeństwa
- Reduktor w kąpieli olejowej i przekładnie zębate z brązu, gwarantujące solidną konstrukcję
- Możliwość montażu bezpośrednio na wale bramy segmentowej (do wałów o średnicy 25.4 mm - 31.75 mm)
- Silnik trójfazowy - zasilanie 3x 400 V
- Intensywność użytkowania do 60% (ED 60%)
- Szybkość pracy: 24 obroty na minutę
- Enkoder magnetyczny i elektroniczne wyłączniki krańcowe
- Awaryjne otwieranie przy pomocy łańcucha

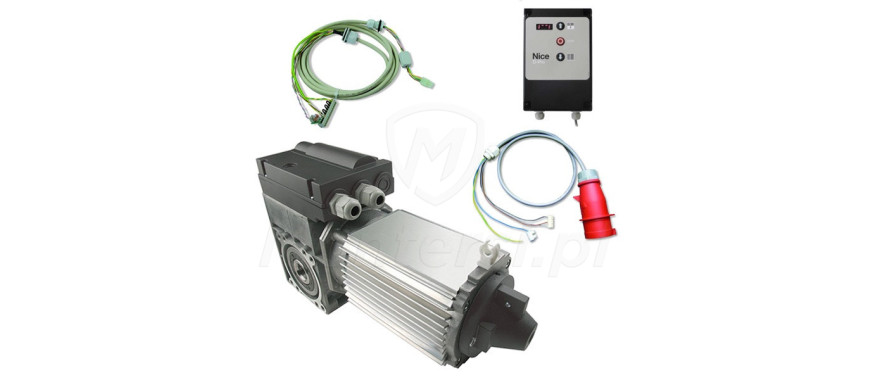

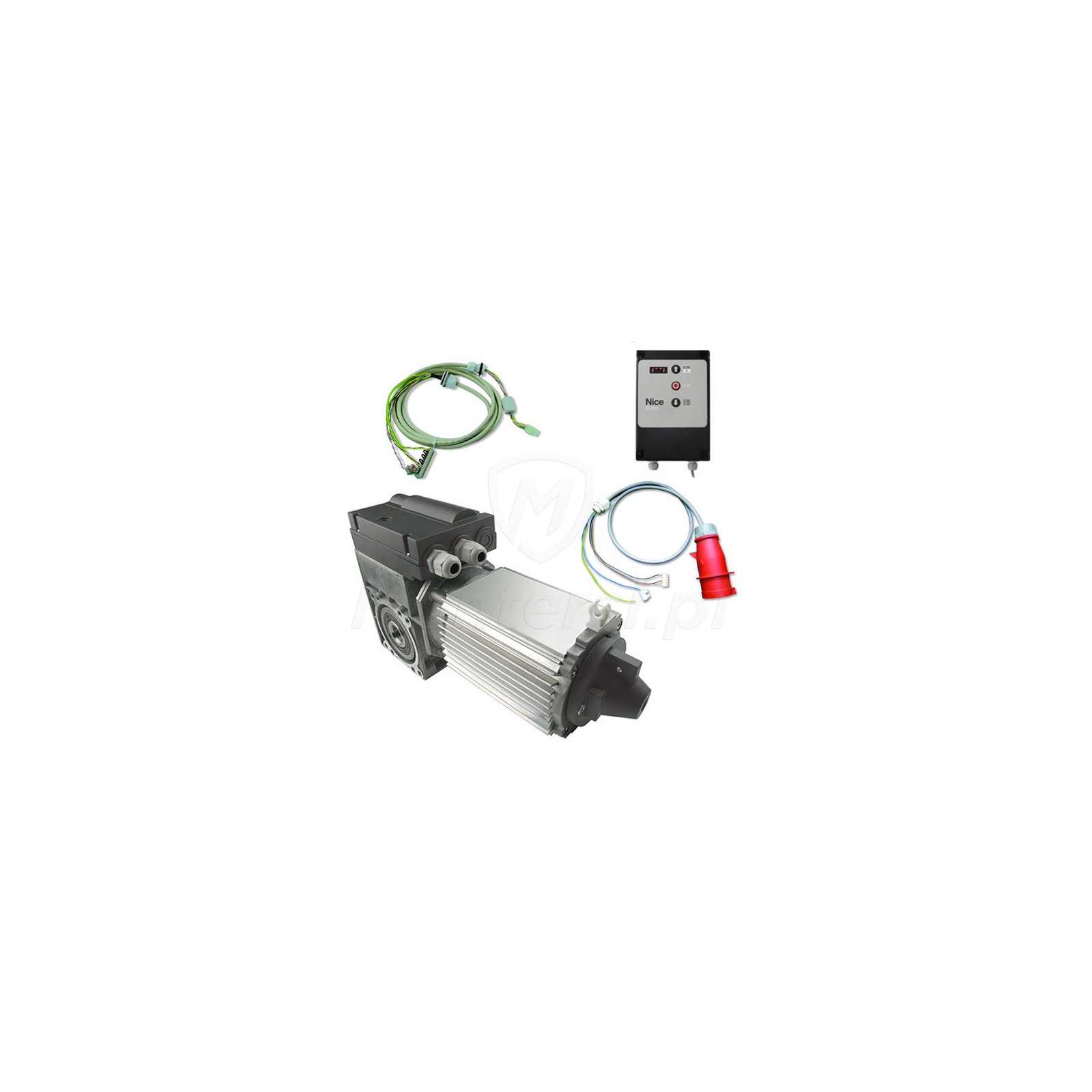

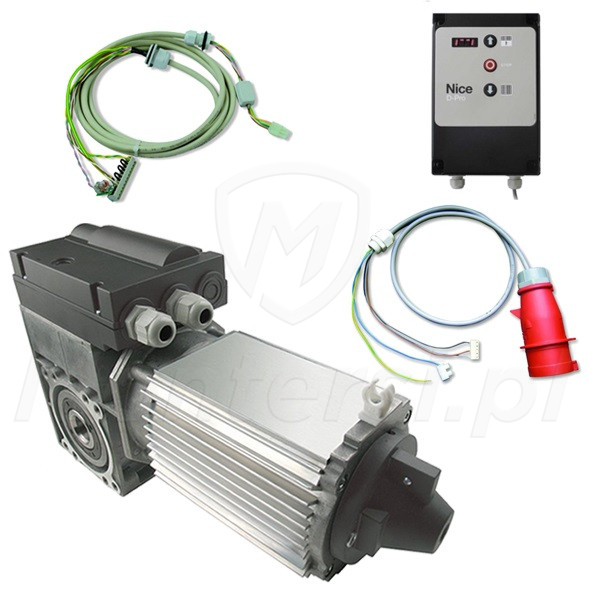

W skład zestawu Z70 AUTOMATIC TOT wchodzą:
- 1x NDCMB054 - siłownik 70 Nm
- 1x NDCC1000 - centrala sterująca D-PRO AUTOMATIC
- 1x przewód do połączenia siłownika z centralą (długość 7 m)
- 1x kabel CEE
Parametry techniczne:
Parametry techniczne:
- Maksymalny ciężar bramy: 300 kg
- Powierzchnia bramy: Do 24 m2
- Moment obrotowy: 70 Nm
- Moment statyczny: 80 Nm
- Prędkość obrotowa: 24 obr / min
- Intensywność pracy: 60%
- Średnica otworu na wał bramy: 25.4 - 31.75 mm
- Obudowa: IP54
- Temperatura pracy: -5...+40 °C
- Zasilanie centrali: 230 V AC / 3x 400 V AC
- Zasilanie silnika: 3x 400 V AC
- Pobierana moc: 370 W
- Gwarancja producenta: 36 miesięcy
Centrala D-PRO AUTOMATIC
Wysoka funkcjonalność i obsługa urządzeń peryferyjnych
Centrala sterująca, dedykowana do obsługi siłowników 3-fazowych NICE, z ogranicznikami krańcowymi mechanicznymi lub elektronicznymi. Niezawodna i funkcjonalna, umożliwia dostosowanie pracy systemu automatyki do wymagań użytkownika i specyfiki obiektu. Do cech charakterystycznych centrali NDCC1000 można zaliczyć:
- Szybkozłączka i ponumerowane gniazda, dzięki którym prawidłowe podłączenie centrali jest jeszcze łatwiejsze
- Praca w trybie automatycznym lub Totman
- Współpraca z programatorem OVIEW, dzięki której obsługa i programowanie centrali są łatwiejsze
- Współpraca z praktycznie dowolną listwą krawędziową (poza bezprzewodowymi)
- Możliwość zaprogramowania przeglądu serwisowego automatyki
- Możliwość rozbudowy o dodatkowe funkcje przy pomocy dodatkowych modułów (np. detektory pętli, odbiorniki radiowe czy semafory)
Enkoder magnetyczny
Niezawodna i bezpieczna praca siłownika
Dużą zaletą modelu Z70 AUTOMATIC TOT jest wbudowany enkoder magnetyczny i elektroniczne wyłączniki magnetyczne. Enkoder magnetyczny sprawia, że siłownik "zna" położenie bramy, co zwiększa niezawodność i gwarantuje niezmienność parametrów pracy siłownika. Enkoder umożliwia również precyzyjne rozpoznanie przeszkody na drodze ruchu bramy. Dzięki czemu podnosi się bezpieczeństwo pracy i maleje ryzyko uszkodzenia zarówno bramy, jak i obiektu podczas ewentualnej kolizji.
Elektroniczne wyłączniki krańcowe poprawiają bezpieczeństwo pracy bramy oraz dodatkowo ułatwiają programowanie - regulacje i ustawienia położeń realizuje się z poziomu centrali.
System wysprzęglania
Ręczna obsługa bramy w przypadku awarii zasilania
Silnik NDCMB054 jest wyposażony w układ manualnego otwierania przy pomocy łańcucha. W przypadku ewentualnej awarii systemu automatyki, użytkownik ma możliwość ręcznego otwierania i zamykania bramy. Dodatkowym atutem siłownika, redukującym szansę uszkodzenia, jest solidne wykonanie. Gwarantuje ono bezpieczeństwo użytkowania i dużą odporność na uszkodzenia mechaniczne - przekładnie zębate zostały wykonane z brązu, a reduktor jest umieszczony w kąpieli olejowej.
Opcje dodatkowe
Zadaj pytanie
Jeśli opis produktu jest niewystarczający dla ciebie, zadaj pytanie a my rozwiejemy twoje wątpliwości
-
Jakub Leśtel: 32 644 11 50 wew. 837 -
Rafał Jagłatel: tel: 32 644 11 50 wew. 836
Możesz także napisać
Z70 AUTOMATIC TOT - Zestaw elektromechanicznego silnika 70 Nm, dedykowany do przemysłowych bram segmentowych. Zestaw może być wykorzystany do sterowania praktycznie dowolną przemysłową bramą segmentową o maksymalnej wadze 300 kg / powierzchni 24 m2. Do cech charakterystycznych zestawu Z70 AUTOMATIC TOT można zaliczyć:
- System automatyki zgodny z normami i dyrektywami europejskimi w zakresie technologii i bezpieczeństwa
- Reduktor w kąpieli olejowej i przekładnie zębate z brązu, gwarantujące solidną konstrukcję
- Możliwość montażu bezpośrednio na wale bramy segmentowej (do wałów o średnicy 25.4 mm - 31.75 mm)
- Silnik trójfazowy - zasilanie 3x 400 V
- Intensywność użytkowania do 60% (ED 60%)
- Szybkość pracy: 24 obroty na minutę
- Enkoder magnetyczny i elektroniczne wyłączniki krańcowe
- Awaryjne otwieranie przy pomocy łańcucha
W skład zestawu Z70 AUTOMATIC TOT wchodzą:
- 1x NDCMB054 - siłownik 70 Nm
- 1x NDCC1000 - centrala sterująca D-PRO AUTOMATIC
- 1x przewód do połączenia siłownika z centralą (długość 7 m)
- 1x kabel CEE
