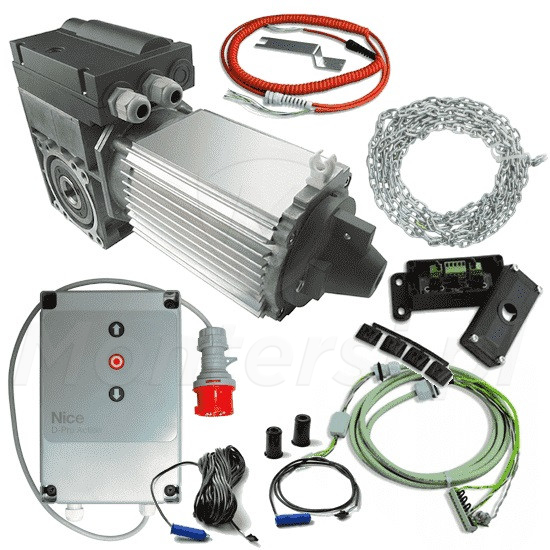

Z70 ACTION AUT - Zestaw do bram przemysłowych 300 kg, 24 m2

Kod: 34310

Parametry techniczne:

Maksymalny ciężar bramy: 300 kg
Powierzchnia bramy: Do 24 m2
Moment obrotowy: 70 Nm
Moment statyczny: 80 Nm
Prędkość obrotowa: 24 obr / min
Intensywność pracy: 60%
Średnica otworu na wał bramy: 25.4 - 31.75 mm
Obudowa: IP54
Temperatura pracy: -5...+40 °C
Zasilanie centrali: 230 V AC / 3x 400 V AC
Zasilanie silnika: 3x 400 V AC
Pobierana moc: 370 W
Gwarancja producenta: 36 miesięcy

Na zamówienie

Czas realizacji:

6 dni

3 505,50 zł

netto: 2 850,00 zł

Darmowa dostawa

Opis produktu
Załączniki

Z70 ACTION TOT - Zestaw elektromechanicznego silnika 70 Nm, dedykowany do przemysłowych bram segmentowych. Zestaw może być wykorzystany do sterowania praktycznie dowolną przemysłową bramą segmentową o maksymalnej wadze 300 kg / powierzchni 24 m2. Do cech charakterystycznych zestawu Z70 ACTION TOT można zaliczyć:

System automatyki zgodny z normami i dyrektywami europejskimi w zakresie technologii i bezpieczeństwa
Reduktor w kąpieli olejowej i przekładnie zębate z brązu, gwarantujące solidną konstrukcję
Możliwość montażu bezpośrednio na wale bramy segmentowej (do wałów o średnicy 25.4 mm - 31.75 mm)
Silnik trójfazowy - zasilanie 3x 400 V
Intensywność użytkowania do 60% (ED 60%)
Szybkość pracy: 24 obroty na minutę
Enkoder magnetyczny i elektroniczne wyłączniki krańcowe
Awaryjne otwieranie przy pomocy łańcucha

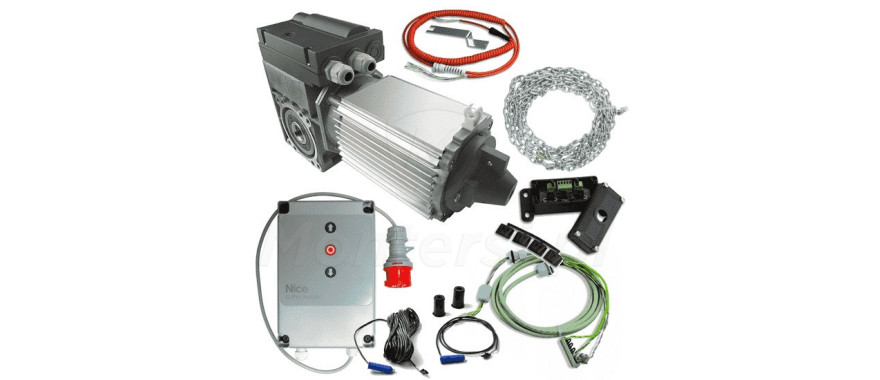

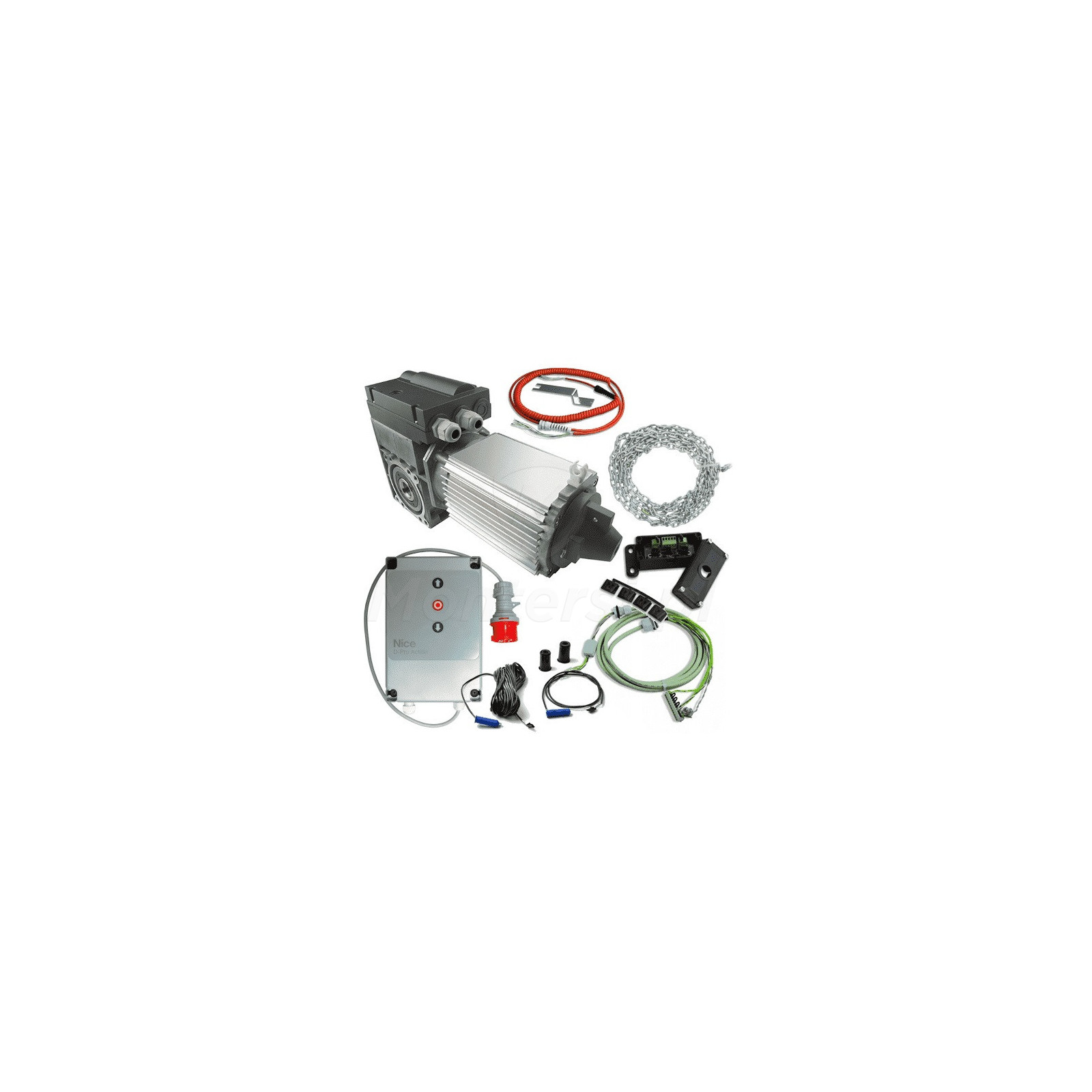

W skład zestawu Z70 ACTION TOT wchodzą:

1x NDCMB054 - siłownik 70 Nm
1x NDCC2000 - centrala sterująca D-PRO ACTION
1x 920132111001 - fotokomórki do listwy krawędziowej
1x NDA011 - puszka przyłączeniowa
1x 920081155516 - kabel
1x przewód do połączenia siłownika z centralą (długość 7 m)
1x kabel CEE

Parametry techniczne:

Parametry techniczne:

Maksymalny ciężar bramy: 300 kg
Powierzchnia bramy: Do 24 m2
Moment obrotowy: 70 Nm
Moment statyczny: 80 Nm
Prędkość obrotowa: 24 obr / min
Intensywność pracy: 60%
Średnica otworu na wał bramy: 25.4 - 31.75 mm
Obudowa: IP54
Temperatura pracy: -5...+40 °C
Zasilanie centrali: 230 V AC / 3x 400 V AC
Zasilanie silnika: 3x 400 V AC
Pobierana moc: 370 W
Gwarancja producenta: 36 miesięcy

Centrala D-PRO ACTION

Wysoka funkcjonalność i obsługa urządzeń peryferyjnych

Centrala sterująca, dedykowana do obsługi siłowników 3-fazowych NICE. Niezawodna i funkcjonalna, umożliwia dostosowanie pracy systemu automatyki do wymagań użytkownika i specyfiki obiektu. Do cech charakterystycznych centrali NDCC2000 można zaliczyć:

Szybkozłączka i ponumerowane gniazda, dzięki którym prawidłowe podłączenie centrali jest jeszcze łatwiejsze
Praca w trybie półautomatycznym lub manualnym
Współpraca z programatorem OVIEW, dzięki której obsługa i programowanie centrali są łatwiejsze
Współpraca z praktycznie dowolną listwą krawędziową (poza bezprzewodowymi)
Możliwość zaprogramowania przeglądu serwisowego automatyki
Możliwość współpracy z modułem rozszerzeń NDA040

Parametry techniczne centrali NDCC2000:

Wyjście serwisowe: 24 V DC (max. 100 mA)
Wyjście "STOP SAFETY EDGE": Do styków NO, NC 8.2 kOhm lub typu optycznego OSE
Wejście "ALT": Do styków NC obwodu bezpieczeństwa
Wejście (OTWIERANIA): Do styków NO
Wejście (ZAMYKANIA): Do styków NO
Wejście ING1 (photo): Do styków NC
Złącze radiowe: Złącze SM do odbiorników SMXI / SMXIS / OXI / OXIT
Wejście ANTENA radiowa: 52 Ohm dla przewodu typu RG58
Funkcje z rozpoznawaniem automatycznym: Automatyczne rozpoznawanie typu urządzenia "STOP"
Stopień ochrony: IP55
Wymiary: 310 x 210 x 125 mm
Waga: 2.5 kg

Enkoder magnetyczny

Niezawodna i bezpieczna praca siłownika

Dużą zaletą modelu Z70 ACTION TOT jest wbudowany enkoder magnetyczny i elektroniczne wyłączniki magnetyczne. Enkoder magnetyczny sprawia, że siłownik "zna" położenie bramy, co zwiększa niezawodność i gwarantuje niezmienność parametrów pracy siłownika. Enkoder umożliwia również precyzyjne rozpoznanie przeszkody na drodze ruchu bramy. Dzięki czemu podnosi się bezpieczeństwo pracy i maleje ryzyko uszkodzenia zarówno bramy, jak i obiektu podczas ewentualnej kolizji.

Elektroniczne wyłączniki krańcowe poprawiają bezpieczeństwo pracy bramy oraz dodatkowo ułatwiają programowanie - regulacje i ustawienia położeń realizuje się z poziomu centrali.

System wysprzęglania

Ręczna obsługa bramy w przypadku awarii zasilania

Silnik NDCMB054 jest wyposażony w układ manualnego otwierania przy pomocy łańcucha. W przypadku ewentualnej awarii systemu automatyki, użytkownik ma możliwość ręcznego otwierania i zamykania bramy. Dodatkowym atutem siłownika, redukującym szansę uszkodzenia, jest solidne wykonanie. Gwarantuje ono bezpieczeństwo użytkowania i dużą odporność na uszkodzenia mechaniczne - przekładnie zębate zostały wykonane z brązu, a reduktor jest umieszczony w kąpieli olejowej.

Pobierz

Typ	Nazwa	Rozmiar
Instrukcje	pdf NDCMB054 - instrukcja instalacji	28.28 MB	Pobierz
Instrukcje	pdf NDCC2000 - instrukcja instalacji	15.34 MB	Pobierz
Karty Katalogowe	pdf Z70 ACTION AUT - karta katalogowa	1.09 MB	Pobierz
