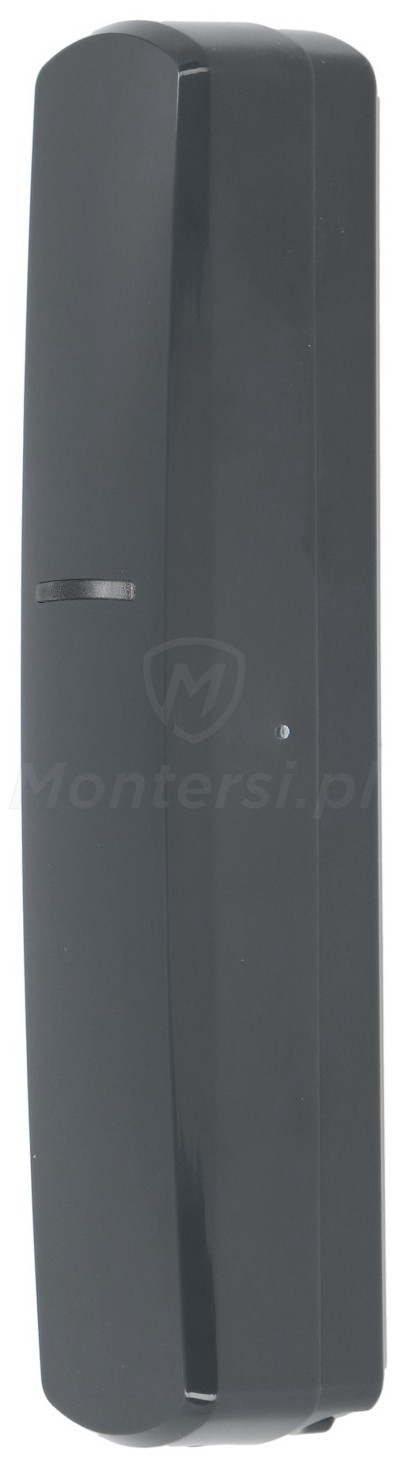

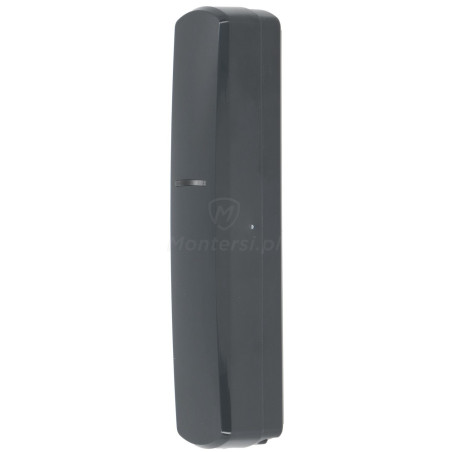

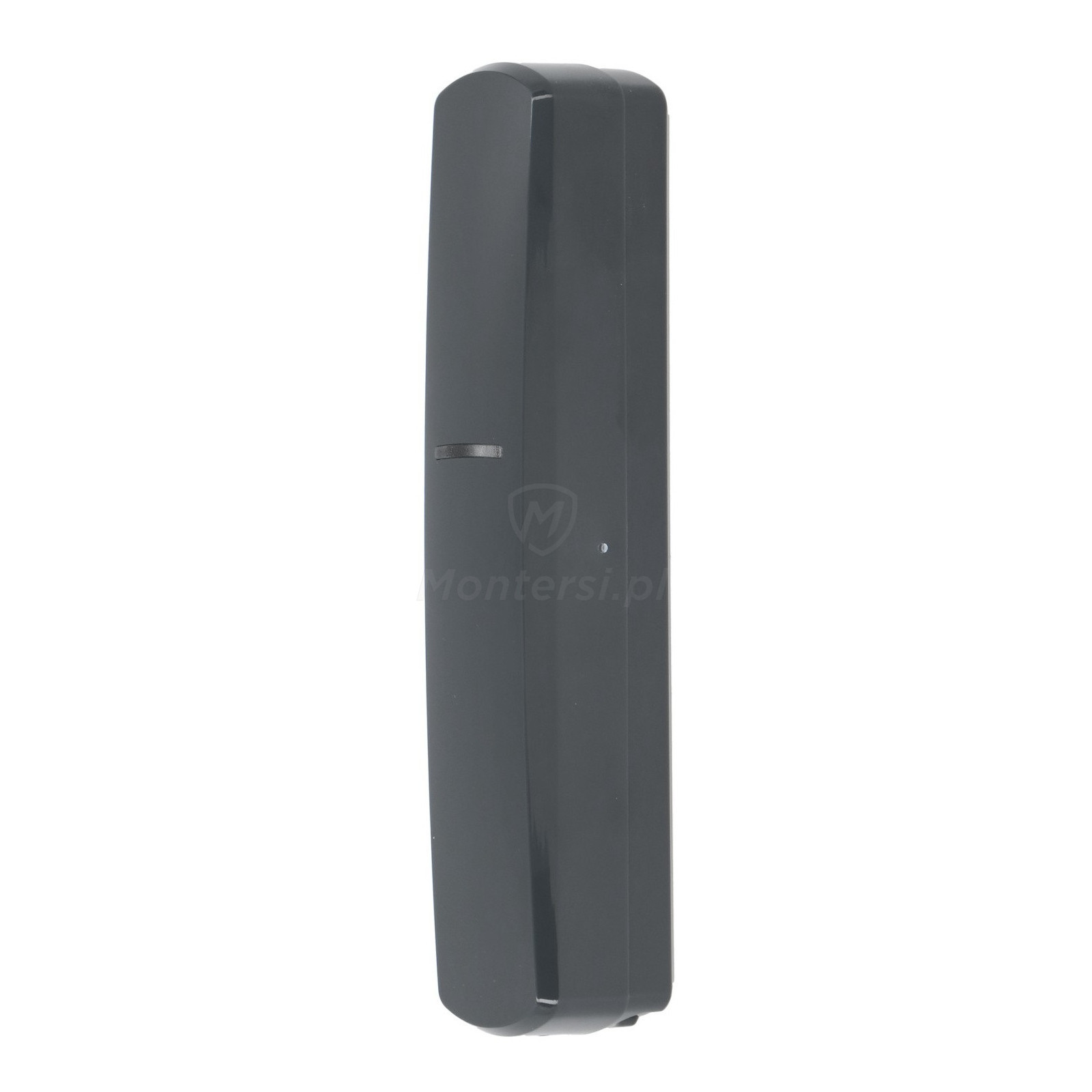

XD-2L DG - Czujka uniwersalna

Kod: 33761

Warianty:

Mało

Czas realizacji:

24h

167,28 zł

netto: 136,00 zł

Zgodność z normą: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
Grade 2: TAK
Montaż: Nawierzchniowy
Wyjścia alarmowe: 2x NC (40 mA / 24 V DC)
Wyjście antysabotażowe: NC (40 mA / 24 V DC)
Temperatura pracy: -10...+55 °C
Klasa środowiskowa: II
Zasilanie: 12 V DC
Pobór prądu w stanie gotowości: 11.5 mA
Maksymalny pobór prądu: 15 mA
Wymiary: 25 x 136 x 29 mm
Waga: 46 g
Gwarancja producenta: 24 miesiące

wszystkie parametry

Opis

XD-2L DG - Uniwersalna czujka przewodowa z wbudowanymi rezystorami parametrycznymi, łącząca w sobie funkcjonalność kontaktronu, czujki wstrząsowej i czujki zalania. Ze względu na możliwość pracy w różnych trybach, może ona spełniać różne funkcje w systemie alarmowym. Do cech charakterystycznych czujki XD-2 DG można zaliczyć:

Spełnia wymagania normy EN 50131 Grade 2
Możliwość pracy w trybie - czujki magnetycznej, czujki wstrząsowej, czujki wstrząsowej i magnetycznej, czujki zalania wodą
Wbudowane 2 wyjścia alarmowe typu NC (40 mA / 24 V DC)
Wbudowane rezystory parametryczne dla konfiguracji 2EOL
Zabezpieczenie sabotażowe przed otwarciem i oderwaniem od podłoża (wyjście typu NC 40 mA / 24 V DC)
Nadzór napięcia zasilania - załączenie alarmu w przypadku spadku napięcia poniżej 9 V

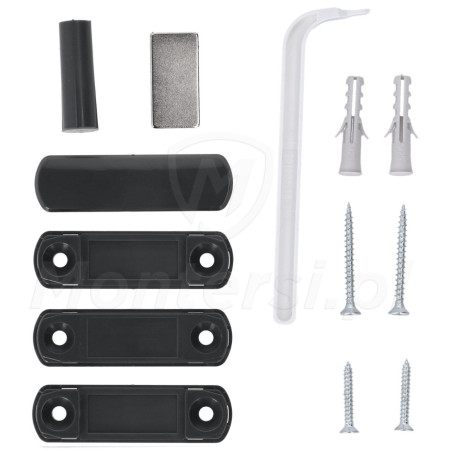

2 magnesy w zestawie - do montażu powierzchniowego i montażu wpuszczanego
Diodowa sygnalizacja pracy

Czujka uniwersalna

Możliwość pracy w różnych trybach

XD-2 DG łączy w sobie funkcjonalność kilku standardowych czujek alarmowych: czujki magnetycznej, czujki wstrząsowa i czujki zalania. Przez co jest ona uniwersalna i może spełniać różne funkcje w systemie alarmowym. Dostępne tryby pracy:

Czujka magnetyczna - umożliwia wykrycie otwarcia drzwi lub okna. Dodatkowo udostępnia 1 wejście do podłączenia dodatkowej czujki przewodowej typu NC
Czujka wstrząsowa - umożliwia wykrycia wstrząsów i drgań, które powstają przy próbach otwarcia drzwi lub okna. Dodatkowo udostępnia 1 wejście do podłączenia dodatkowej czujki przewodowej typu NC
Czujka wstrząsowa i magnetyczna - łączy w sobie funkcjonalność czujki magnetycznej i czujki wstrząsowej. Udostępnia również wejście do podłączenia przewodowej czujki typu NC
Czujka zalania wodą - umożliwia wykrycie wycieku wody / zalania pomieszczenia wodą. Wymaga zastosowania zewnętrznej sondy FPX-1

Uwaga!

Zmiana trybu pracy czujki jest realizowana z poziomu DIP switchy. Szczegółowe informacje można znaleźć w załączonej instrukcji.

Konfiguracja rezystorów

Wygodne ustawianie za pomocą przełączników

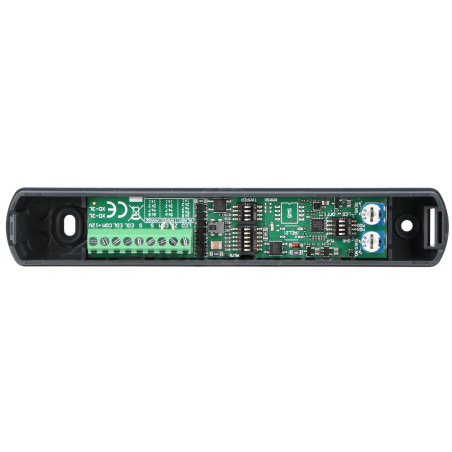

W czujkę wbudowano komplet dipswitchy, za pomocą których możemy w łatwy sposób sterujemy rezystorami parametrycznymi. To rozwiązanie umożliwia szybki wybór odpowiedniej oporności bez konieczności montowania dodatkowych rezystorów przy czujce lub centrali. Za pomocą przełączników możemy wybrać oporność dla:

Alarmu: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ / 6,8 kΩ
Sabotażu: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ

Wyjścia alarmowe NC

Współpraca z dowolną centralą alarmową SATEL

Czujka XD-2 DG jest wyposażona w 2 wyjścia alarmowe typu NC (40 mA / 24 V DC). Dzięki nim jest ona uniwersalna i może skutecznie współpracować z dowolną centralą alarmową SATEL lub centralami alarmowymi innych producentów. Czujka jest również wyposażona w wyjście sabotażowe typu NC (40 mA / 24 V DC), służące do sygnalizacji nieautoryzowanego otwarcia obudowy lub oderwania czujki od podłoża.
