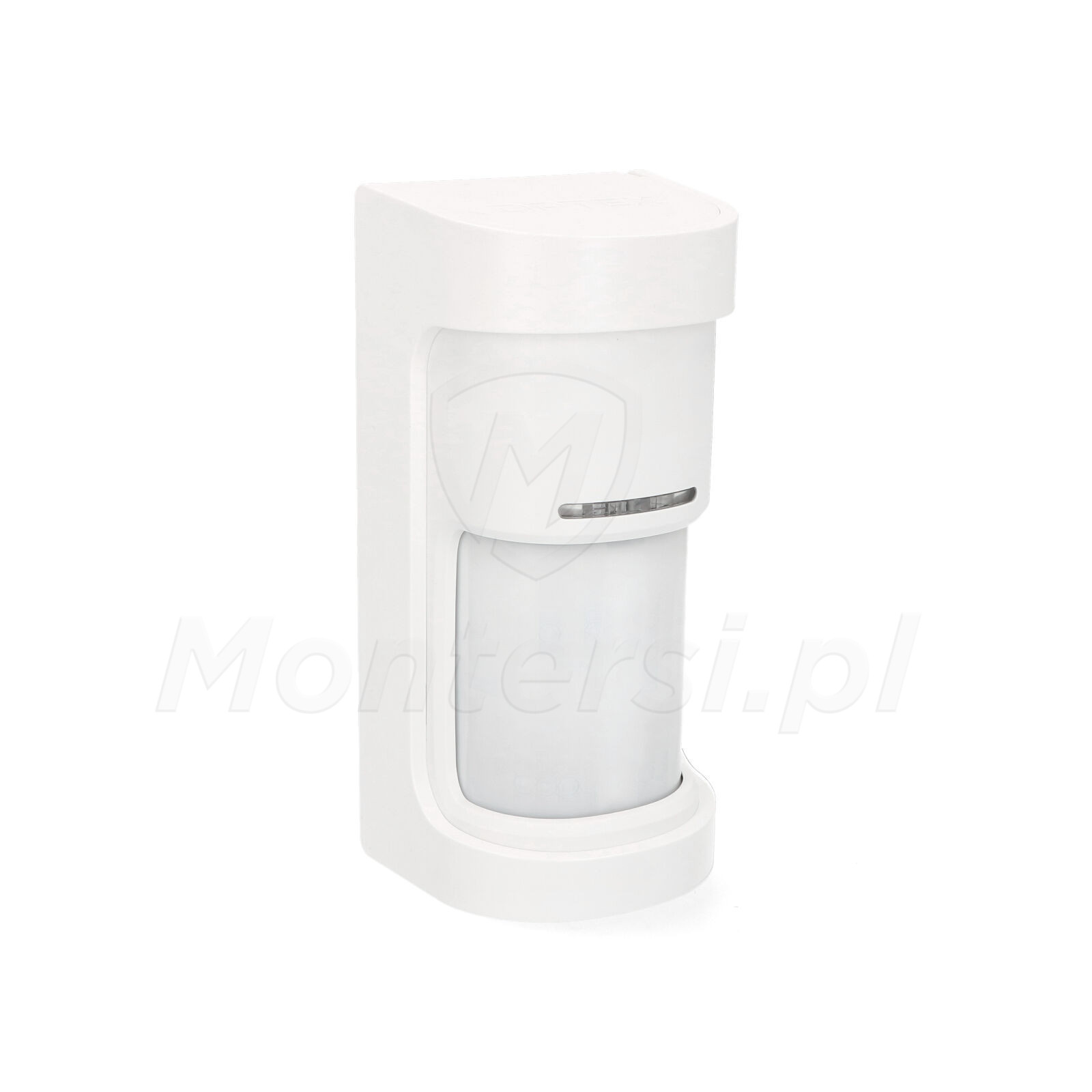

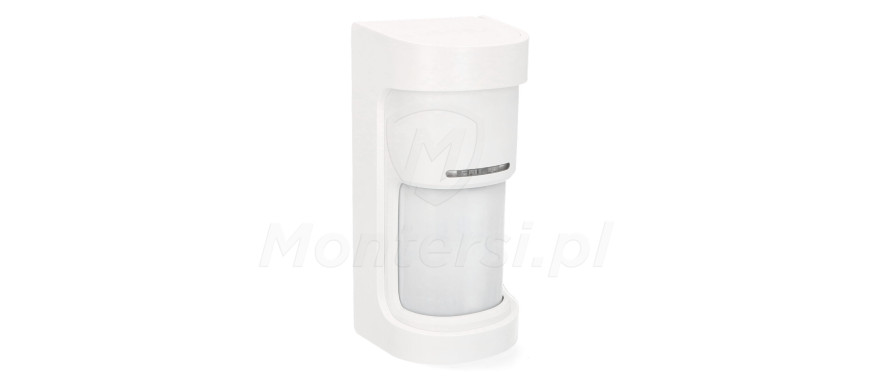

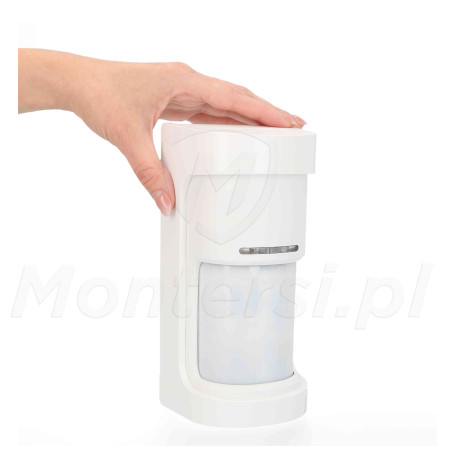

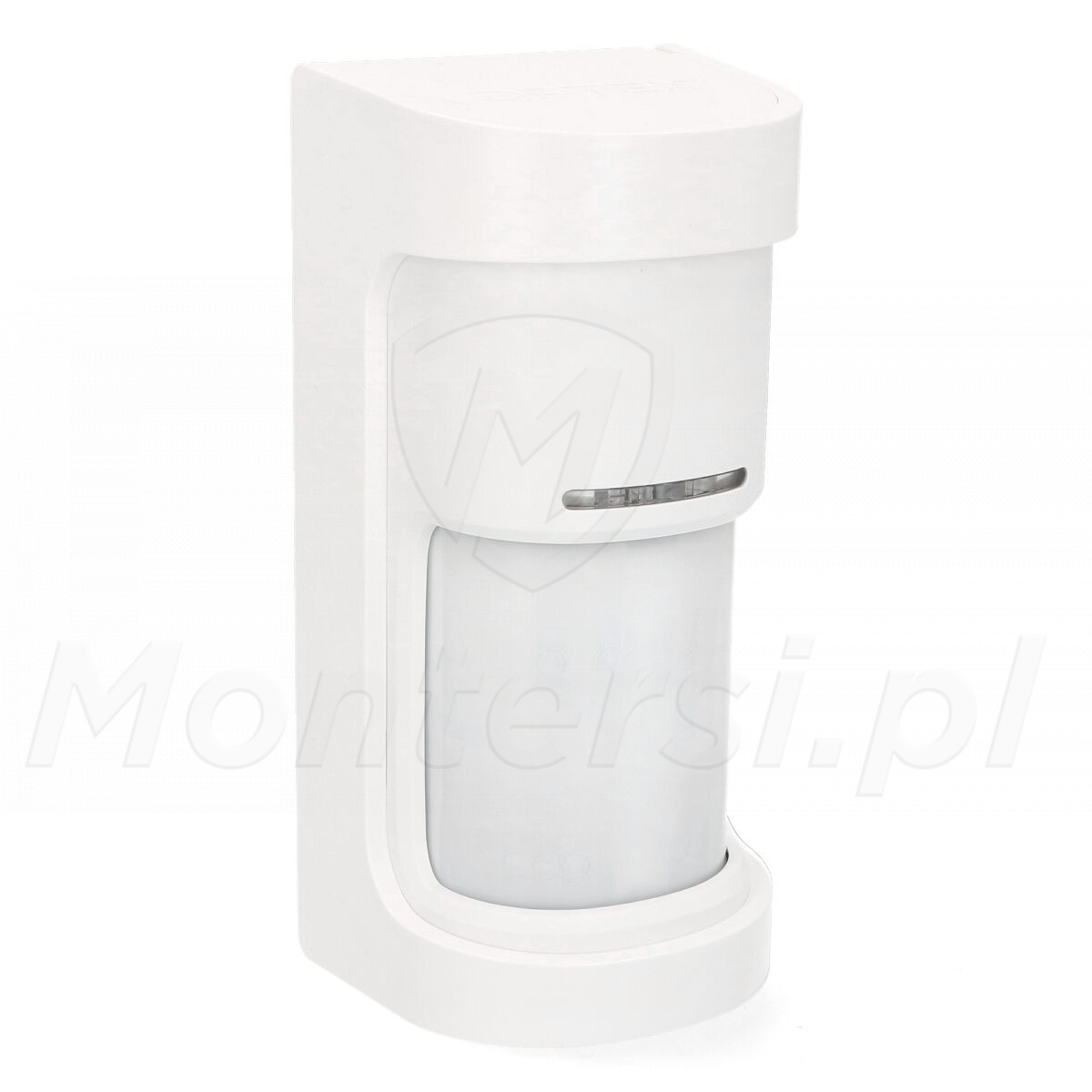

WXS-DAM - Zewnętrzna, dualna czujka panoramiczna, antymasking IR

Kod: 25336

Na zamówienie

Czas realizacji:

9 dni

1 364,07 zł

netto: 1 109,00 zł

Czujka dualna: TAK
Zasięg: 12 m
Kąt pokrycia: 180°
Zewnętrzna: TAK
Antymasking: TAK
Odporna na zwierzęta: TAK
Wyjścia: 2x NO / NC (28 V DC / 0.1 A)
Wykrywalna prędkość ruchu: 0.3 - 2 m/s
Zalecana wysokość montażu: 0.8 - 1.2 m lub 2 m
Obudowa: IP55
Temperatura pracy: -20...+45 °C
Zasilanie: 9.5 - 18 V DC
Pobór prądu: max. 24 mA
Wymiary: 91.7 x 86.3 x 201.5 mm

wszystkie parametry

Darmowa dostawa

Opis

WXS-DAM - Panoramiczna, dualna czujka ruchu, zaliczana do serii WX Shield. Ze względu na niezawodność detekcji i dobrą odporność na fałszywe alarmy, sprawdza się ona świetnie w praktycznie każdym systemie SSWiN. Cechuje się ona również stosunkowo łatwym i szybkim montażem. Do elementów wyróżniających modelu WXS-AM można zaliczyć:

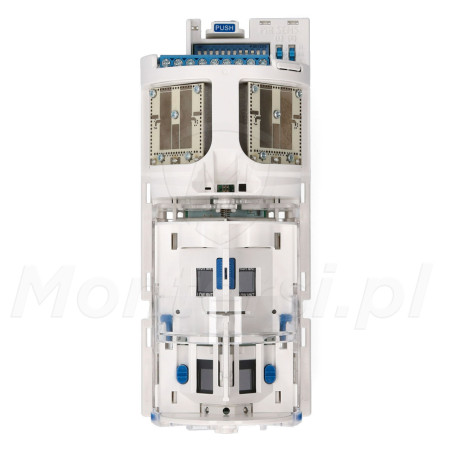

Wbudowane 2 niezależne czujniki dualne - po prawej i lewej stronie czujki
Szeroki kąt pokrycia: 180^o w poziomie (czujka panoramiczna)
Możliwość montażu na wysokości 0.8 - 1.2 m (niski) lub na wysokości 2 m (wysoki)
4 elementy PIR i 2 elementy MW (2 element PIR i 1 emelent MW z każdej strony)
Logika AND i algorytm SMDA minimalizujące ryzyko wystąpienia fałszywych alarmów
Wbudowany filtr światła białego
Możliwość regulacji czułości i obszaru pokrycia czujki
Możliwość regulacji zasięgu w zakresie 2.5 - 12 m (dla montażu niskiego)
Obsługa funkcji antymaskingu IR (wyjście usterki NC 28 V DC / 0.1 A)
2 niezależne wyjścia alarmowe NO / NC (28 V DC / 0.1 A)
Wyjście sabotażowe (28 V DC / 0.1 A), informujące o otwarciu obudowy lub oderwaniu od podłoża
Wbudowane gniazdo dedykowane do umieszczenia rezystorów końca linii (EOL)
Blue Touch i wbudowana poziomica, ułatwiające montaż czujki
Tryb dzienny / nocny i automatyczny test przejścia
Wbudowany wskaźnik diodowy ułatwiający obserwację w czasie testu przejścia
Szczelna obudowa zewnętrzna IP55

WXS-DAM jest czujką uniwersalną, dedykowaną do zastosowań zewnętrznych. Można ją wykorzystać do budowy systemu alarmowego w praktycznie dowolnym obiekcie. Znajduje ona zastosowanie w systemach domowych, sklepach, obiektach przemysłowych, itp. Przykładowo można jej użyć do realizacji ochrony na dachach budynków.

Podwójna czujka ruchu

Skuteczny nadzór dużego obszaru (180^o)

Cechą charakterystyczną czujki WXS-DAM są wbudowane 2 detektory ruchu, każdy z indywidualnym wyjściem alarmowym. Są one odpowiedzialne za sygnalizowanie wykrycia intruza po prawej i lewej stronie czujki. Można więc powiedzieć, czujka łączy w sobie funkcjonalność 2 dualnych czujek ruchu. Połączone są one ze sobą w ten sposób, że pokrywają szeroki obszar - 180^o w poziomie.

Zastosowanie 2 niezależnych czujników ruchu może okazać się istotne, gdy czujka pracuje w systemie alarmowym zintegrowanym z systemem CCTV. Precyzyjniejsze określenie w którym miejscu doszło do wykrycia intruza, umożliwia odpowiedni ruch kamery PTZ.

Czujka dualna

Wysoka skuteczność wykrywania intruza i odporność na fałszywe alarmy

Czujka wykorzystuje podwójny tor detekcji ruchu: podczerwień (PIR) + mikrofala (MW). Po prawej i lewej stronie czujki umieszczono po dwa elementy PIR i pojedynczy element mikrofalowy. Zastosowanie podwójnego toru detekcji gwarantuje wysoką skutecznością wykrywania intruza i dobrą odpornością na fałszywe alarmy - przykładowo wywołane szybkimi zmianami temperatury w obszarze detekcji.

Dodatkowo czujka działa w oparciu o logikę AND, która warunkuje załączenie alarmu po stronie prawej i lewej. Do sygnalizacji obecności intruza konieczne jest naruszenie obu elementów PIR i elementu MW w tym samym czasie (osadzonych po stronie prawej lub lewej czujki). Takie rozwiązanie redukuje ryzyko wystąpienia fałszywych alarmów i zapewnia odporność na ruch wykonywany przez niewielkie zwierzęta, taki jak psy lub koty.

Algorytm SMDA

Minimalizacja fałszywych alarmów

Dużą zaletą czujki jest obsługa funkcji logicznej SMDA. Funkcja ta analizuje wzorce detekcji, umożliwiając odróżnienie faktycznej obecności intruza od zwykłych zakłóceń - wywołanych np. ruchem roślin lub zmianami pogodowymi.

Algorytm SMDA tym samym minimalizuje ryzyko wystąpienia fałszywych alarmów, co zwiększa niezawodność całego systemu ochrony obwodowej.

Regulacja czujki

Możliwość dostosowania parametrów pracy do obiektu

Czujka WXS-DAM może być regulowana pod kątem:

Zasięgu - w zakresie 2.5 - 12 m (tylko dla montażu niskiego)
Czułości detekcji - wysoka, średnia lub niska

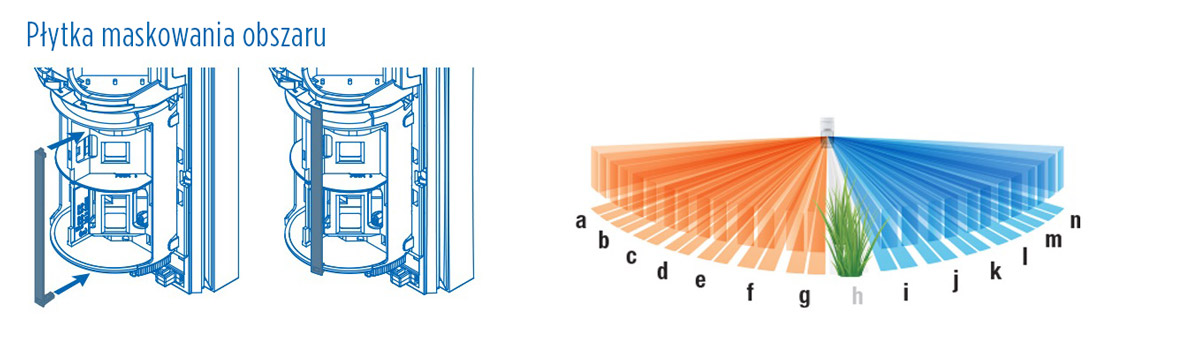

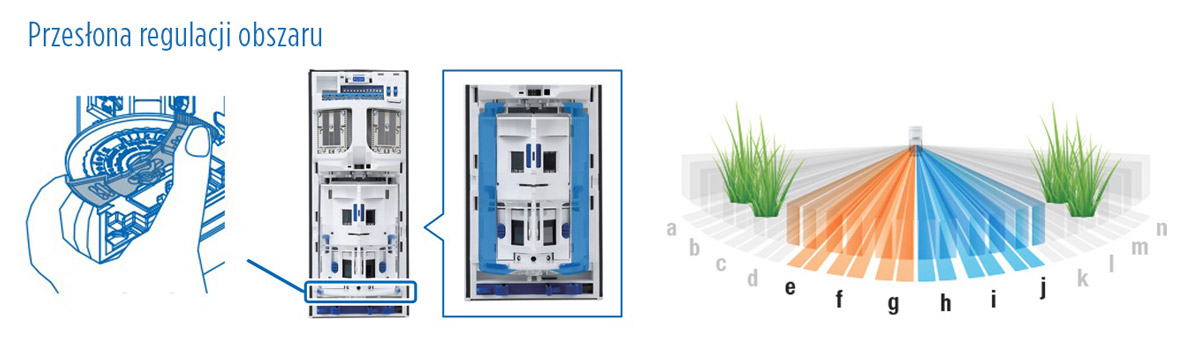

Obszaru detekcji - przy pomocy przesłony lub płytki maskowania

Możliwość regulacji zasięgu, obszaru detekcji i czułości sprawia, że czujka jest znacznie bardziej uniwersalna. Praktycznie niezależnie od miejsca montażu, instalator może tak dobrać jej parametry pracy, aby spełniała ona swoją funkcję w systemie SSWiN.

Czujka pracująca trybie czułości wysokiej może skutecznie wykrywać obecność intruza w miejscach, w których temperatura otoczenia jest zbliżona do temperatury ciała człowieka. Należy jednak mieć na uwadze, że zwiększona czułość wiąże się z większym ryzykiem wystąpienia fałszywych alarmów.

Uwaga!

Czujka montowana wysoko ma stały zasięg pokrycia wynoszący 9 m.

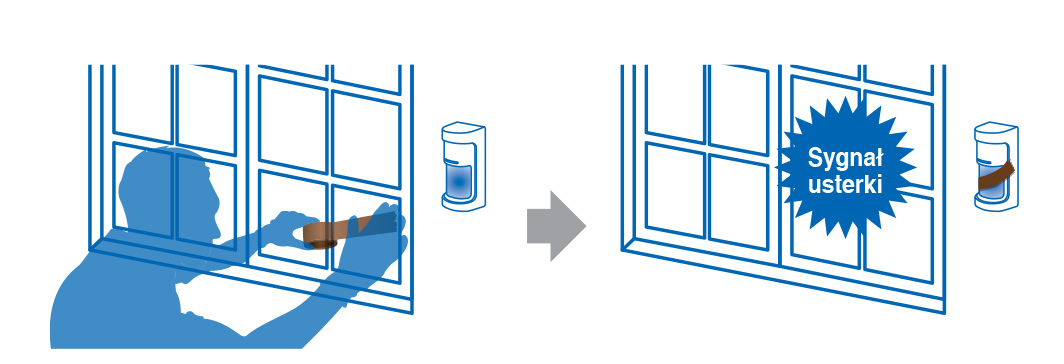

Antymasking IR

Skuteczna ochrona przed próbami zamaskowania czujki

Czujka WXS-DAM obsługuje również obsługa samouczącej się funkcji antymaskingu IR. Chroni ona czujkę przed próbami sabotażu jej działania przez zaklejenie, zasłonięcie lub zamalowanie.

Dodatkową zaletą czujki jest zaawansowany algorytm antymaskingu. Przy ocenie sytuacji bierze on pod uwagę początkową czystość soczewki oraz aktualne warunki środowiska. Dzięki czemu skutecznie wykrywa próby sabotażu i minimalizuje ilość fałszywych zgłoszeń. Algorytm ogranicza również wpływ światła słonecznego, kropli wody oraz owadów na skuteczność funkcji antymaskingu. Próby zamaskowania czujki są sygnalizowane przy pomocy wyjścia usterki (NC 28 V DC / 0.1 A).

Wyjścia alarmowe NO / NC

Współpraca z dowolną centralą alarmową

Czujka WXI-DAM posiada 2 standardowe wyjścia alarmowe NO / NC (28 V DC / 0.1 A). Dzięki nim czujka jest uniwersalna i można ją podłączyć do praktycznie dowolnej centrali alarmowej. Wyjścia czujki są niezależne i odpowiadają one prawej i lewej stronie detekcji. Czujka jest również wyposażona w zabezpieczenie sabotażowe (NC 28 V DC / 0.1 A), chroniące przed nieautoryzowanym otwarciem obudowy i oderwaniem od podłoża.

Dodatkowe cechy czujki WXS-DAM:

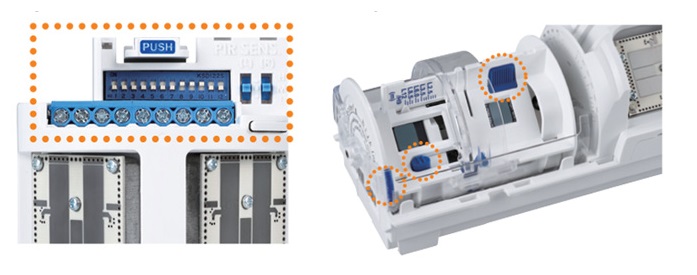

Blue Touch - wszystkie elementy czujki, które mogą być regulowane, są oznaczone na niebiesko. Dzięki czemu proces montażu jest jeszcze łatwiejszy
Tryb dzienny / nocny - jeżeli wymagane jest uaktywnienie wyjść alarmowych jedynie w przypadku spadku jasności otoczenia, istnieje możliwość wyboru trybu nocnego, którego można użyć np. do sterowania oświetleniem

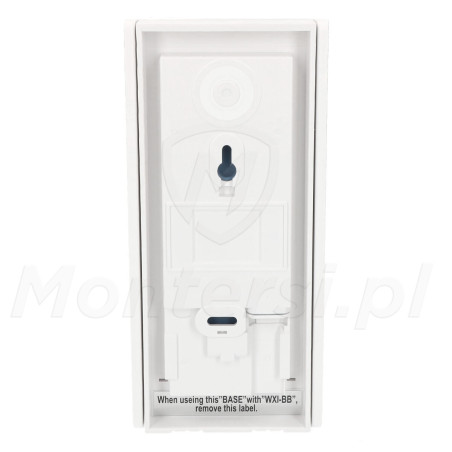

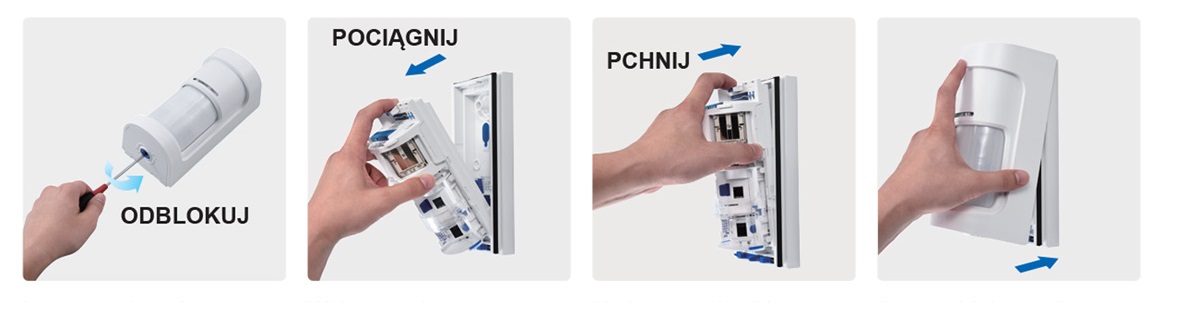

Montaż bez śrub - otwieranie przedniej pokrywy i mocowanie modułu czujki nie wymaga śrub, co znacznie przyspiesza proces montażu
Automatyczny test przejścia - rozpoczyna się on samoczynnie po zamknięciu przedniej pokrywy i trwa 3 minuty
Poziomica ułatwiająca proces montażu

Obudowa IP55

Bezawaryjna praca na zewnątrz

Czujkę umieszczono w szczelnej obudowie zewnętrznej IP55. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając poprawną pracę na zewnątrz. Obudowa IP55 zapewnia ochronę przed:
