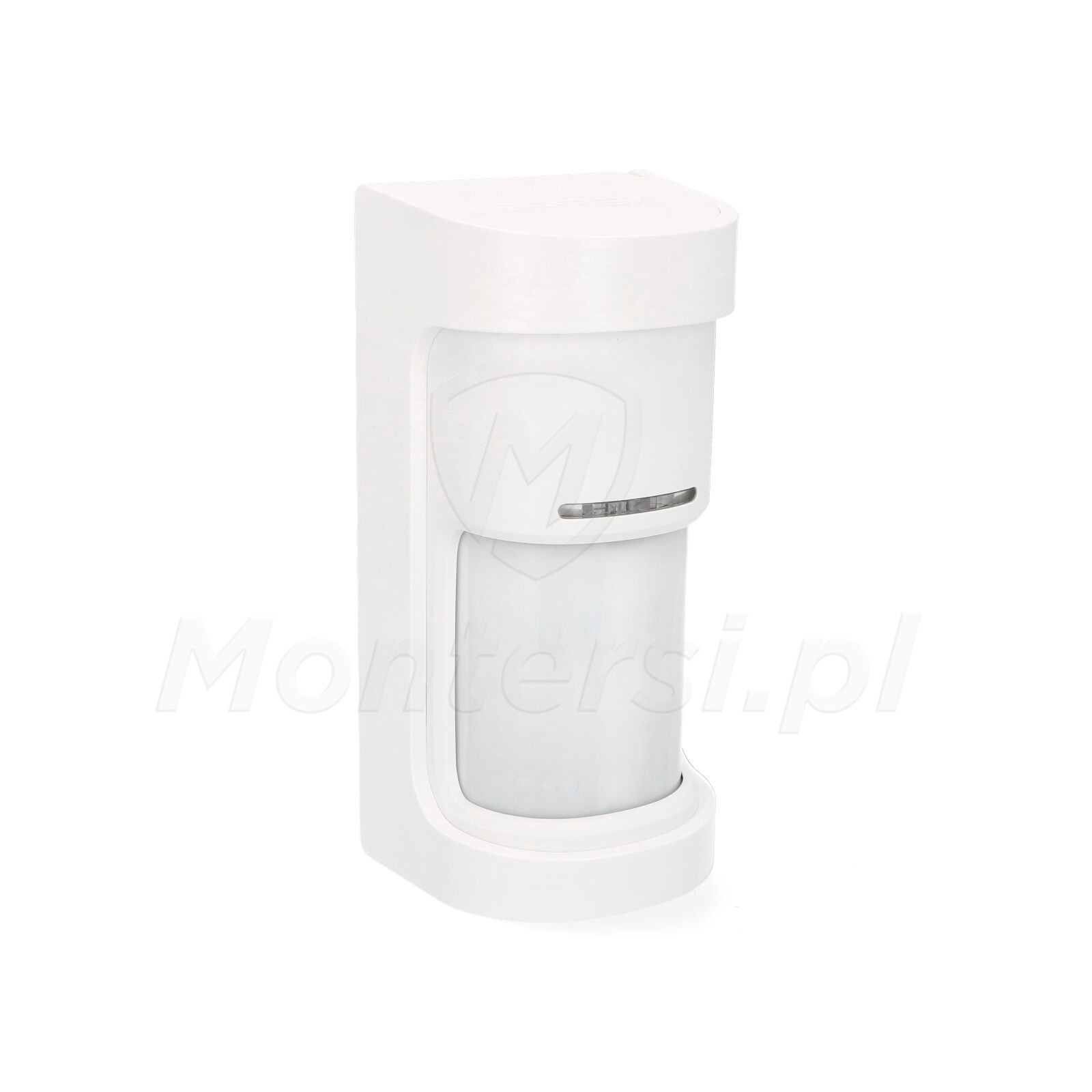

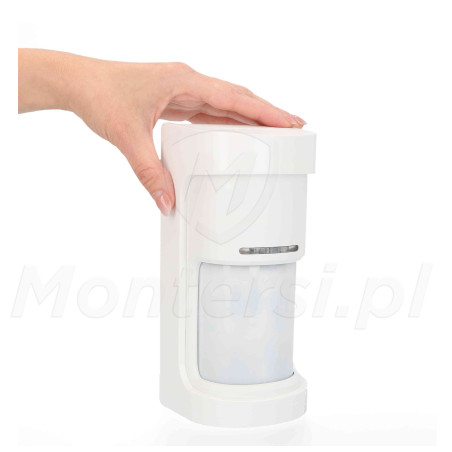

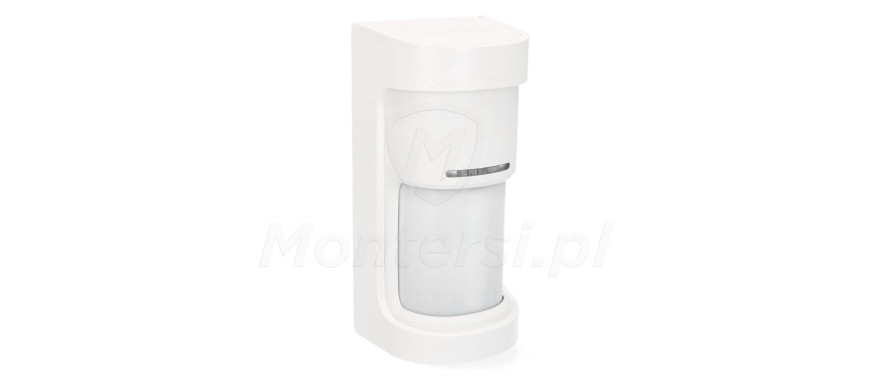

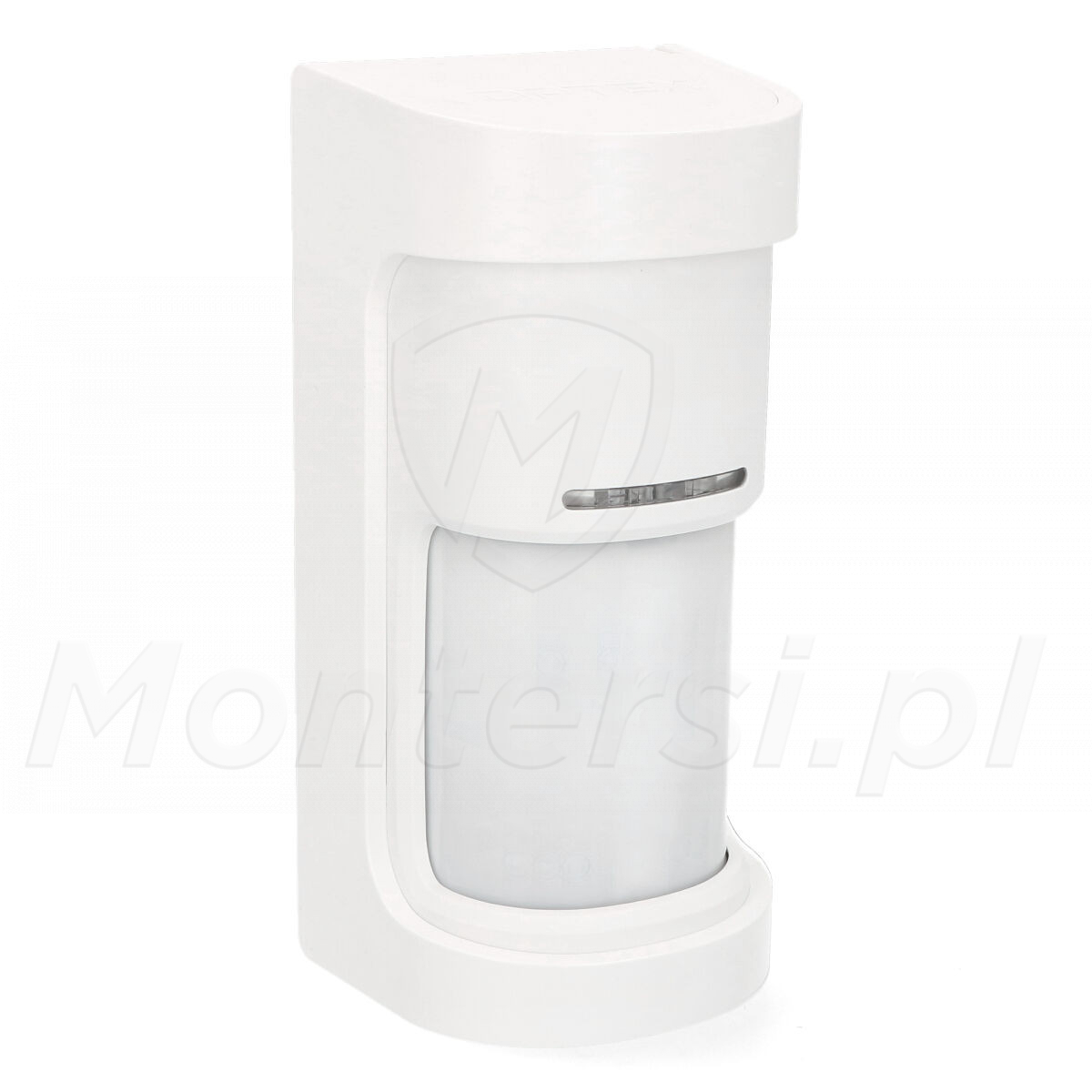

WXS-AM - Zewnętrzna czujka panoramiczna, antymasking IR

Podwójna czujka ruchu

Skuteczny nadzór dużego obszaru (180^o)

Cechą charakterystyczną czujki WXS-AM są wbudowane 2 detektory ruchu, każdy z indywidualnym wyjściem alarmowym. Są one odpowiedzialne za sygnalizowanie wykrycia intruza po prawej i lewej stronie czujki. Można więc powiedzieć, czujka łączy w sobie funkcjonalność 2 standardowych czujek ruchu PIR. Połączone są one ze sobą w ten sposób, że pokrywają szeroki obszar - 180^o w poziomie.

Zastosowanie 2 niezależnych czujników ruchu może okazać się istotne, gdy czujka pracuje w systemie alarmowym zintegrowanym z systemem CCTV. Precyzyjniejsze określenie w którym miejscu doszło do wykrycia intruza, umożliwia odpowiedni ruch kamery PTZ.

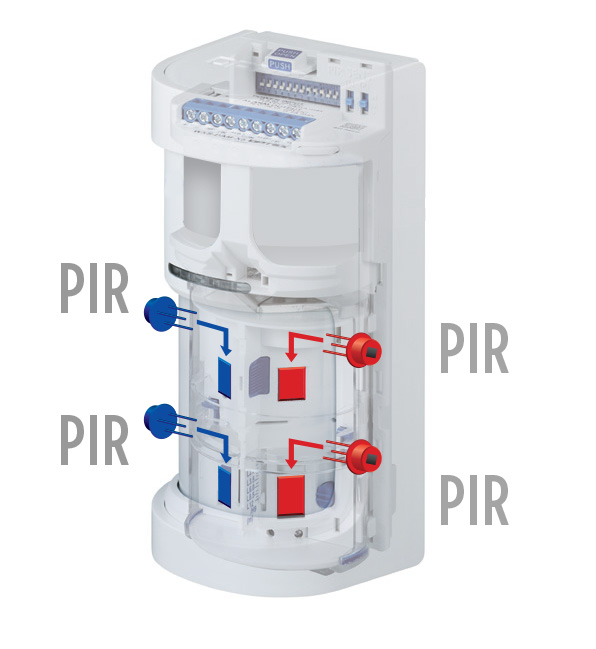

Poczwórny PIR i logika AND

Wysoka skuteczność wykrywania intruza i odporna na zwierzęta

Do budowy czujki wykorzystano 4 elementy PIR, umieszczone po 2 ze strony prawej i lewej. Działa ona również w oparciu o logikę AND, która warunkuje załączenie alarmu ze strony prawej lub lewej. Do sygnalizacji obecności intruza konieczne jest naruszenie obu elementów PIR w tym samym czasie (osadzonych po stronie prawej lub lewej czujki). Takie rozwiązanie redukuje ryzyko wystąpienia fałszywych alarmów i zapewnia odporność na ruch wykonywany przez niewielkie zwierzęta, taki jak psy lub koty.

Algorytm SMDA

Minimalizacja fałszywych alarmów

Dużą zaletą czujki jest obsługa funkcji logicznej SMDA. Funkcja ta analizuje wzorce detekcji, umożliwiając odróżnienie faktycznej obecności intruza od zwykłych zakłóceń - wywołanych np. ruchem roślin lub zmianami pogodowymi.

Algorytm SMDA tym samym minimalizuje ryzyko wystąpienia fałszywych alarmów, co zwiększa niezawodność całego systemu ochrony obwodowej.

Regulacja czujki

Możliwość dostosowania parametrów pracy do obiektu

Czujka WXS-AM może być regulowana pod kątem:

• Zasięgu - w zakresie 2.5 - 12 m (tylko dla montażu niskiego)
• Czułości detekcji - wysoka, średnia lub niska

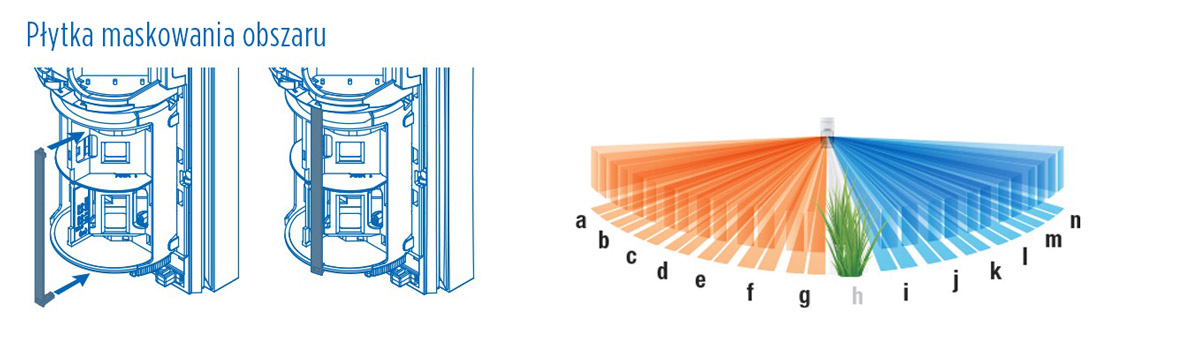

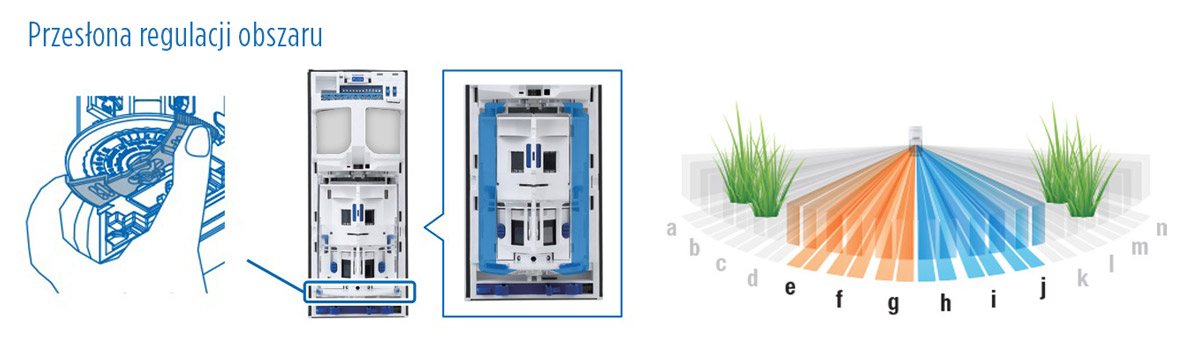

• Obszaru detekcji - przy pomocy przesłony lub płytki maskowania

Możliwość regulacji zasięgu, obszaru detekcji i czułości sprawia, że czujka jest znacznie bardziej uniwersalna.

Praktycznie niezależnie od miejsca montażu, instalator może tak dobrać jej parametry pracy, aby spełniała ona swoją funkcję w systemie SSWiN. Czujka pracująca trybie czułości wysokiej może skutecznie wykrywać obecność intruza w miejscach, w których temperatura otoczenia jest zbliżona do temperatury ciała człowieka. Należy jednak mieć na uwadze, że zwiększona czułość wiąże się z większym ryzykiem wystąpienia fałszywych alarmów.

Uwaga!

Czujka montowana wysoko ma stały zasięg pokrycia wynoszący 9 m.

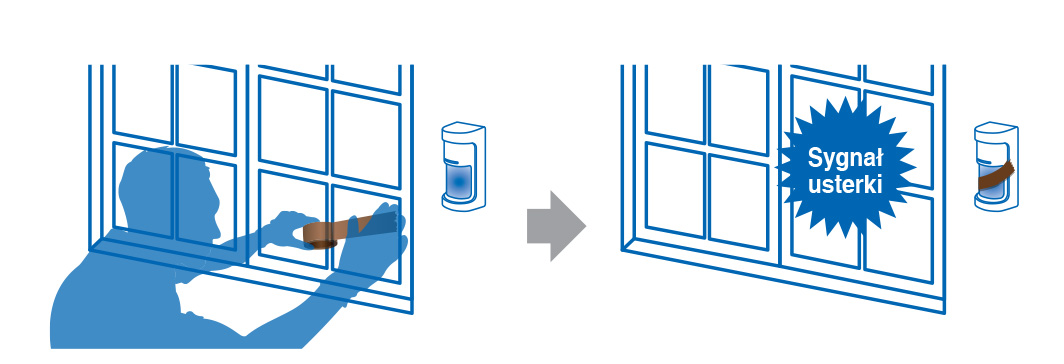

Antymasking IR

Skuteczna ochrona przed próbami zamaskowania czujki

Czujka WXS-AM obsługuje również obsługa samouczącej się funkcji antymaskingu IR. Chroni ona czujkę przed próbami sabotażu jej działania przez zaklejenie, zasłonięcie lub zamalowanie. Dodatkową zaletą czujki jest zaawansowany algorytm antymaskingu.

Przy ocenie sytuacji bierze on pod uwagę początkową czystość soczewki oraz aktualne warunki środowiska. Dzięki czemu skutecznie wykrywa próby sabotażu i minimalizuje ilość fałszywych zgłoszeń. Algorytm ogranicza również wpływ światła słonecznego, kropli wody oraz owadów na skuteczność funkcji antymaskingu. Próby zamaskowania czujki są sygnalizowane przy pomocy wyjścia usterki (NC 28 V DC / 0.1).

Wyjścia alarmowe NO / NC

Współpraca z dowolną centralą alarmową

Czujka WXI-AM posiada 2 standardowe wyjścia alarmowe NO / NC (28 V DC / 0.1 A). Dzięki nim czujka jest uniwersalna i można ją podłączyć do praktycznie dowolnej centrali alarmowej. Wyjścia czujki są niezależne i odpowiadają one prawej i lewej stronie detekcji. Czujka jest również wyposażona w zabezpieczenie sabotażowe (NC 28 V DC / 0.1 A), chroniące przed nieautoryzowanym otwarciem obudowy i oderwaniem od podłoża.

Dodatkowe cechu czujki WXS-AM:

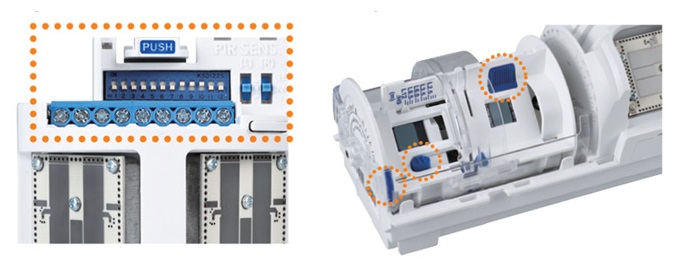

• Blue Touch - wszystkie elementy czujki, które mogą być regulowane, są oznaczone na niebiesko. Dzięki czemu proces montażu jest jeszcze łatwiejszy
• Tryb dzienny / nocny - jeżeli wymagane jest uaktywnienie wyjść alarmowych jedynie w przypadku spadku jasności otoczenia, istnieje możliwość wyboru trybu nocnego, którego można użyć np. do sterowania oświetleniem

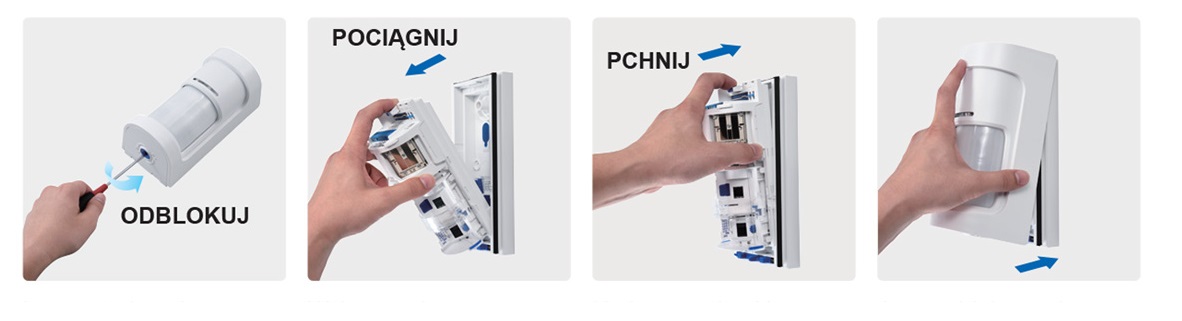

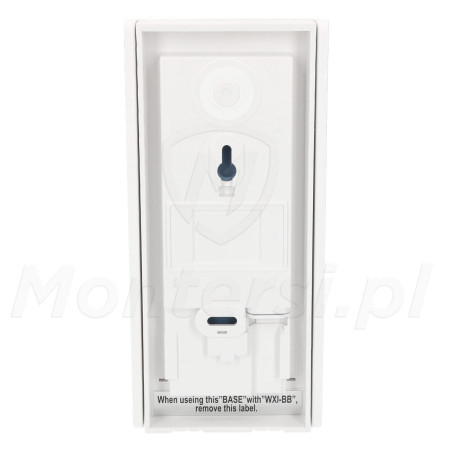

• Montaż bez śrub - otwieranie przedniej pokrywy i mocowanie modułu czujki nie wymaga śrub, co znacznie przyspiesza proces montażu
• Automatyczny test przejścia - rozpoczyna się on samoczynnie po zamknięciu przedniej pokrywy i trwa 3 minuty
• Poziomica ułatwiająca proces montażu

Obudowa IP55

Bezawaryjna praca na zewnątrz

Czujkę umieszczono w szczelnej obudowie zewnętrznej IP55. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając poprawną pracę na zewnątrz. Obudowa IP55 zapewnia ochronę przed:

• Dostaniem się do wnętrza obudowy pyłu i innych drobnych zabrudzeń
• Strugami wody lanymi na obudowę z dowolnej strony
• Niskimi i wysokimi temperaturami z zakresu -30...+60 ^oC
