Podczas uruchamiania systemów alarmowych mogą wystąpić pewne komplikacje. Jedną z nich jest np. niedziałający sygnalizator. Usterka ta zwykle nie wynika z powodu wadliwego urządzenia, ale z powodu błędnego podłączenia lub np. uszkodzonego okablowania. Warto wiedzieć, jaki jest optymalny tok postępowania w celu zlokalizowania i usunięcia awarii.
Jakie komponenty towarzyszą problemowi?
Mamy zasadniczo 3 podmioty:
Wyjście centrali alarmowej
Przewód połączeniowy
Sygnalizator
Usterki należy szukać w każdym z powyższych. Nie ma konkretnej zasady od czego zacząć, ale zdrowy rozsądek podpowiada, że powinniśmy zacząć od tego co najprostsze. Tak więc zanim dobierzemy się do sygnalizatora należy sprawdzić czy centrala poprawnie reaguje.
Sprawdzenie wyjścia centrali alarmowej

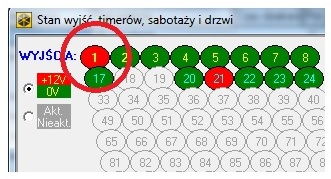

Zakładam, że konfiguracja wyjścia jest poprawna (będzie to prawdopodobnie wyjście typu „Alarm włamaniowy” albo „Sygnalizator zewnętrzny”). Domyślne ustawienia central SATEL są właściwe i nie ma potrzeby ich zmieniać, aby móc aktywować sygnalizatory. Jednak należy się upewnić, że w momencie aktywacji alarmu, włącza się zaprogramowane wyjście. Należy zacząć od prostego postępowania w programie konfiguracyjnym.
![Sprawdzanie stanu wyjść centrali alarmowej](https://www.montersi.pl/wsparcie/wp-content/uploads/badanie-stanu-wyjsc.jpg)
Wiemy, że w momencie alarmu centrala aktywuje wyjście. Proponuję jednak posunąć się dalej. Sprawdźmy woltomierzem, czy faktycznie napięcie pokazuje się na wyjściu. Tylko tak będziemy mieli 100% pewność, że wyjście centrali działa poprawnie.
![Testowanie wyjścia przy pomocy multimetru](https://www.montersi.pl/wsparcie/wp-content/uploads/testowanie-wyjsc-centrali.jpg)
Jeżeli napięcie występuje, mamy pewność, że centrala działa poprawnie. Tutaj dodam tylko, że dość […]
Powiązane produkty
![Sygnalizator optyczno-akustyczny SP-4003 R](https://www.montersi.pl/wsparcie/wp-content/uploads/sygnalizator-SP-4003R-184x184.jpg)
SP-4003 R Sygnalizator optyczno-akustyczny
- Rodzaj sygnalizatora: Optyczno – akustyczny
- Sygnalizacja akustyczna: Przetwornik piezoelektryczny
- Natężenie dźwięku: Do 120 dB
- Sygnalizacja optyczna: Diody LED
- Obudowa: Poliwęglan PC LEXAN
- Zasilanie: 12V DC
- Pobór prądu (akustyka): 250 mA
- Pobór prądu (optyka): 270 mA
![Sygnalizator optyczno-akustyczny SP-4006 R](https://www.montersi.pl/wsparcie/wp-content/uploads/sygnalizator-SP-4006R-184x184.jpg)
SP-4006 R Sygnalizator optyczno-akustyczny z akumulatorem
- Rodzaj sygnalizatora: Optyczno – akustyczny
- Sygnalizacja akustyczna: Przetwornik piezoelektryczny
- Natężenie dźwięku: Do 120 dB
- Sygnalizacja optyczna: Diody LED
- Miejsce na akumulator: 1.3 Ah / 6 V
- Obudowa: Poliwęglan PC LEXAN
- Zasilanie: 12V DC
- Pobór prądu (akustyka): 190 mA
- Pobór prądu (optyka): 250 mA
![Sygnalizator optyczno-akustyczny SPL-5010 R](https://www.montersi.pl/wsparcie/wp-content/uploads/sygnalizator-SPL-5010R-184x184.jpg)

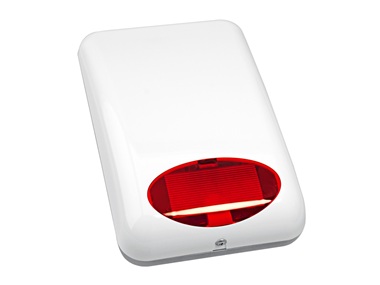

SPL-5010 R Sygnalizator optyczno-akustyczny
