Czujka AXD-200 jaka jest, każdy widzi. Jednak od kwietnia 2022 roku urządzenie to zostało doposażone w dwa kolejne tryby pracy: ATX-220 oraz ATX-230. Dotychczasowe tryby pracy (np. czujka magnetyczna, czujka wstrząsowa, czujka temperatury, zalania itd.) pozostały bez zmian. Różnica polega na tym, że zamiast 7 wariantów pracy jest ich 9 (w razie potrzeby czujkę można zaktualizować – w zasadzie następuje to automatycznie, jeżeli tylko zaktualizowany zostanie kontroler ABAX 2).
Pojawiła się jeszcze jedna zmiana w nowej generacji czujek AXD-200 do systemu ABAX 2. Wybór trybu pracy może odbywać się bezpośrednio z programu DloadX podczas dodawania urządzenia. Nie ma konieczności operowania na czujce, jak do tej pory.
Po co tryb ATX-220?
Tryb ATX-220 może być wykorzystany na przykład jako uniwersalny nadajnik do dowolnej czujki przewodowej. Dzięki dwóm wejściom NC można podłączyć do niego styk alarmowy (pierwsze wejście – M1) oraz styk sabotażowy (drugie wejście – M2) dowolnej czujki alarmowej. Takie rozwiązanie stosuje się najczęściej do czujek ruchu montowanych na zewnątrz.
Czy wiesz, że…
istnieją specjalne wersje czujek firmy OPTEX, które mają bardzo niski pobór prądu. Są przeznaczone do pracy bateryjnej i współpracują z uniwersalnymi nadajnikami (jak np. czujka AXD-200 w trybie ATX-220). Takie czujki mają w symbolu dodatkową literę R.
Jak skonfigurować czujkę AXD-200 w tabeli ABAX 2?

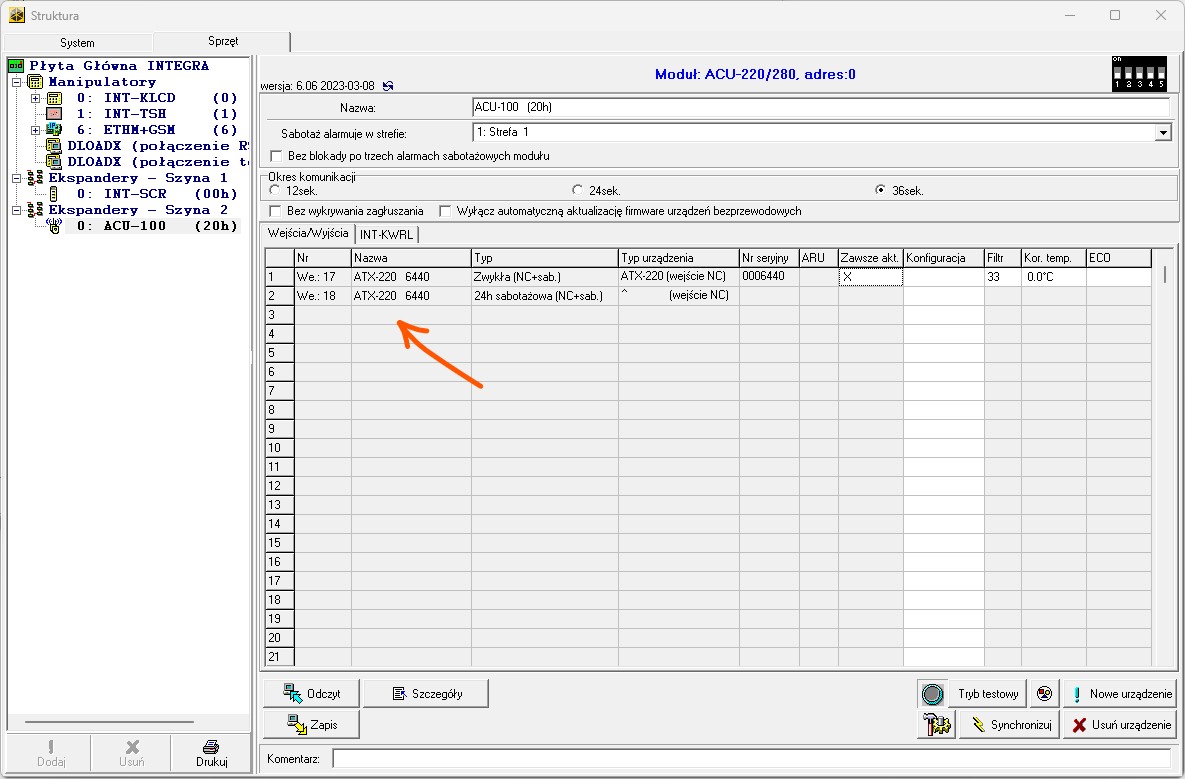

Przykładowa konfiguracja czujki w tabeli ABAX2 wygląda następująco:
Podczas dodawania urządzenia można określić, czy czujka ma zająć jedną, czy dwie pozycje (patrz rys. 1). W omawianym przypadku czujka powinna zajmować dwie pozycje. Tylko w taki sposób będzie się dało podłączyć oba styki czujki, […]
