Porada nr 0354

Szybka konfiguracja modułu ETHM-1 Plus

Montersi.pl - sklep internetowy dla Instalatora

Kontakt

W kilku krokach przedstawiono wszystkie niezbędne funkcje, jakie należy włączyć, aby móc:

  • zdalnie korzystać z modułu przez aplikację mobilną (sterowanie pracą centrali)
  • zdalnie konfigurować centralę (przez instalatora programem DloadX)

Zaczynamy!

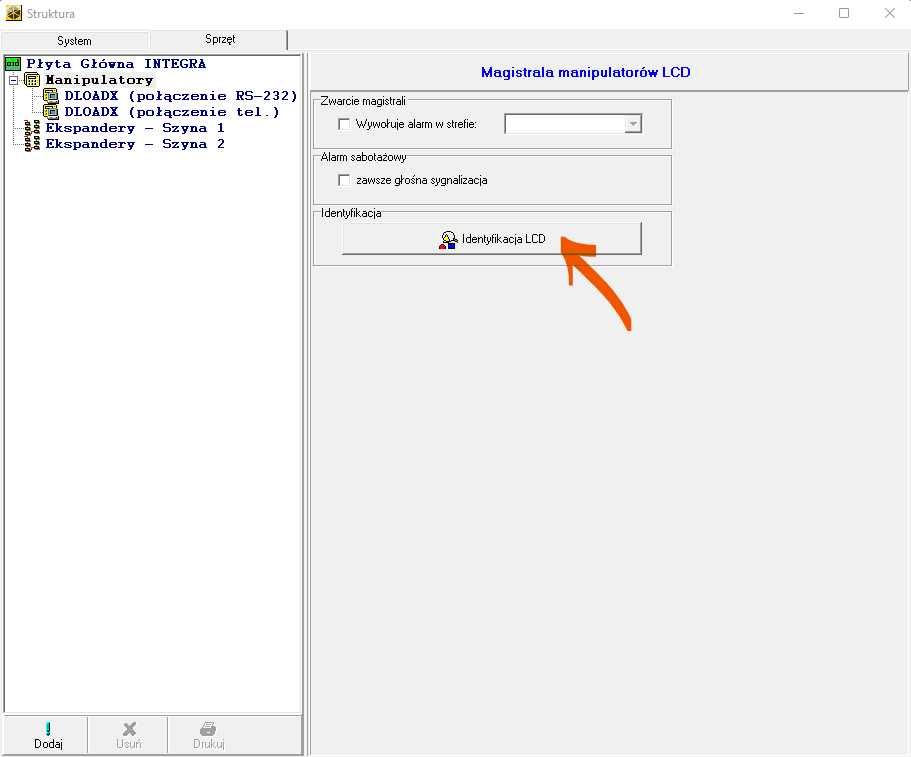

Krok 1: Podłączenie i identyfikacja modułu ETHM-1 Plus

Podłączenie do magistrali manipulatorów (nie ekspanderów!). W celu identyfikacji modułu, w DloadX klikamy na „Identyfikacja LCD”.

dloadx satel identyfikacja

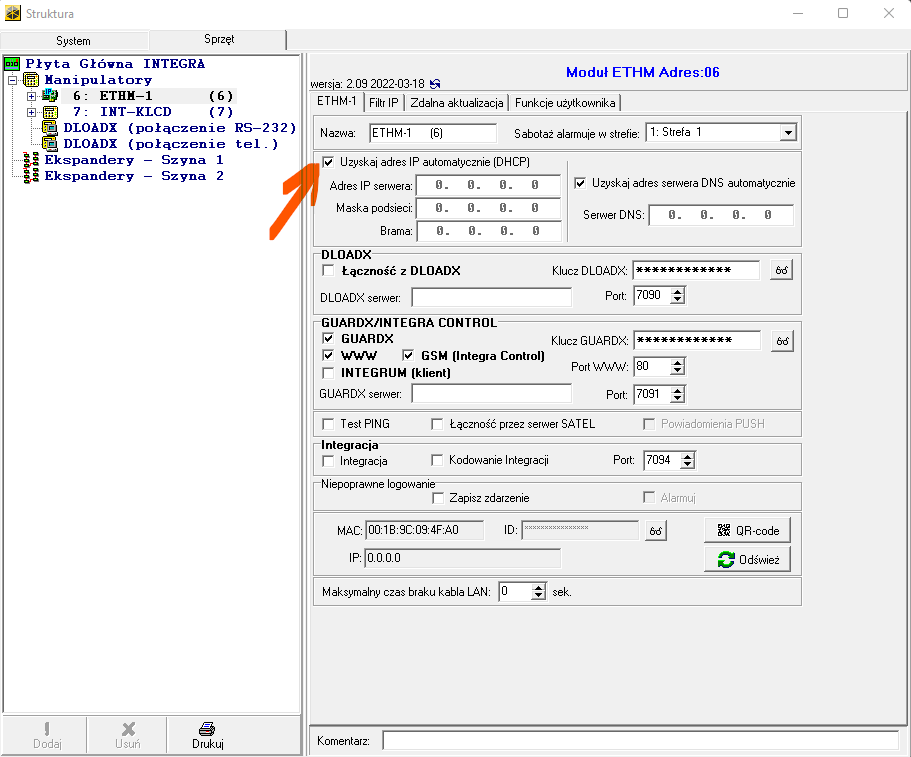

Krok 2: Ustawienie parametrów sieciowych (adres IP)

Domyślnie włączone jest DHCP, czyli automatyczne pobieranie adresu IP. Opcjonalnie można odznaczyć opcję i wpisać te parametry ręcznie (adres IP, maska, brama, serwer DNS). W dolnej części okna obserwujemy, do modułu został przypisany adres IP.

dloadx ethm dhcp

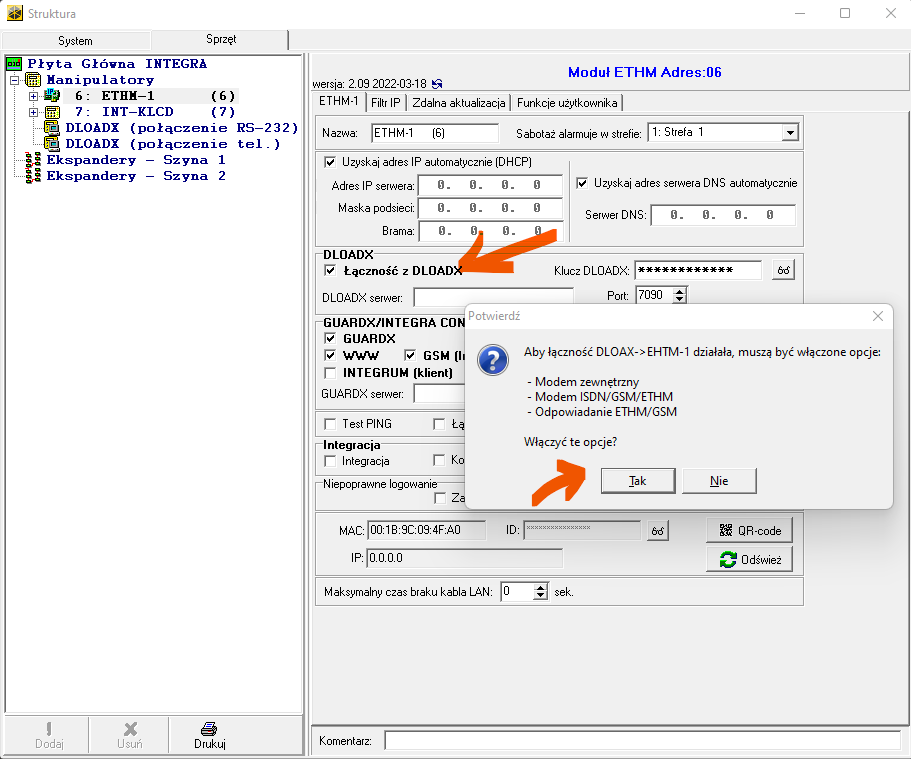

Krok 3: Włączenie łączności przez DloadX oraz Integra Control

Przy włączaniu opcji „Łączność z DloadX”, program proponuje automatyczne włączenie trzech opcji modemowych – akceptujemy. Opcja „Integra Control” jest już domyślnie aktywna.

satel łączność dloadx

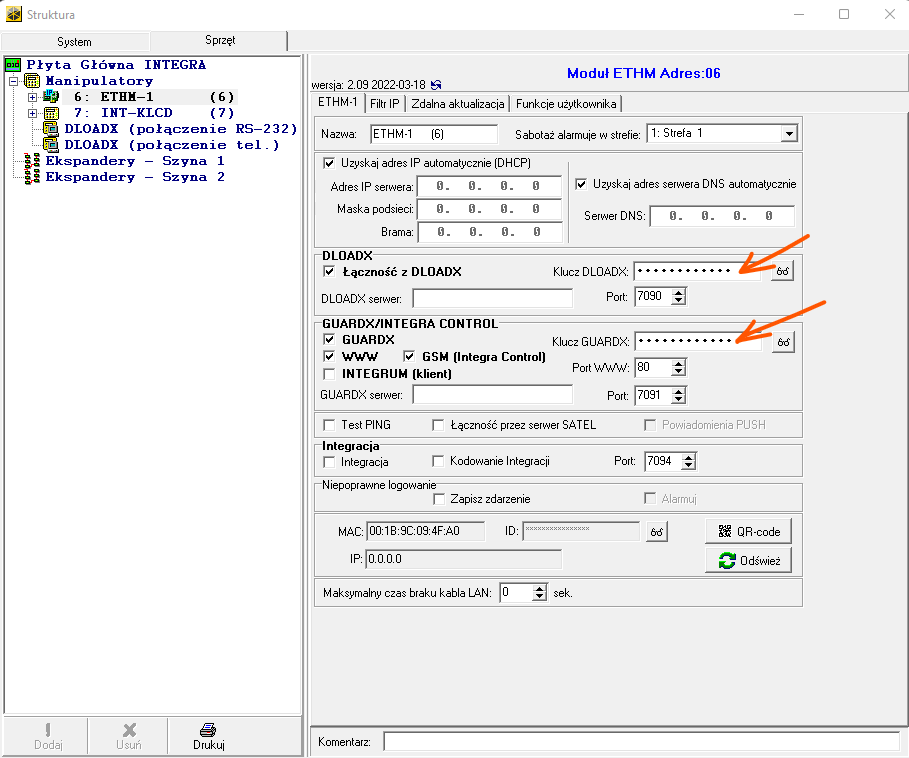

Krok 4: Ustalenie kluczy szyfrujących transmisję

Podajemy dwa klucze – jeden do łączności przez DloadX a drugi (GuardX) do łączności przez aplikację mobilną. Klucz może mieć maksymalnie 12 znaków (cyfry, litery). Klucze ustalamy sami.  Mogą być proste, np. „1234”, ale też bardziej złożone , np. „g76dGrw802zP”.

dloadx szyfrowanie aes192

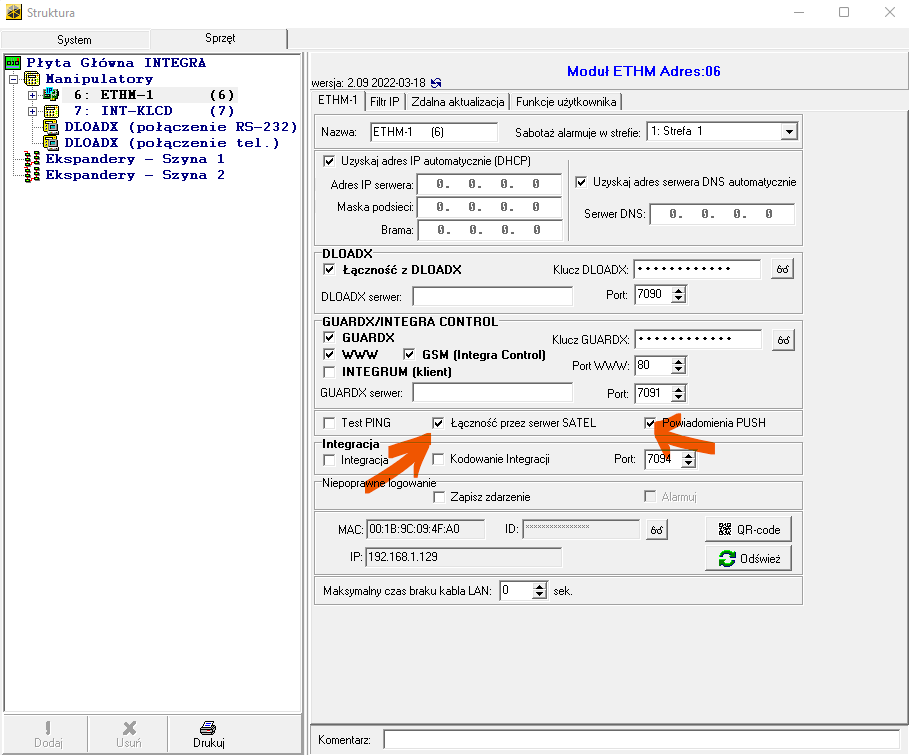

Krok 5: Włączamy „Łączność przez Serwer SATEL”  i „Powiadomienia PUSH”

dloadx serwer satel

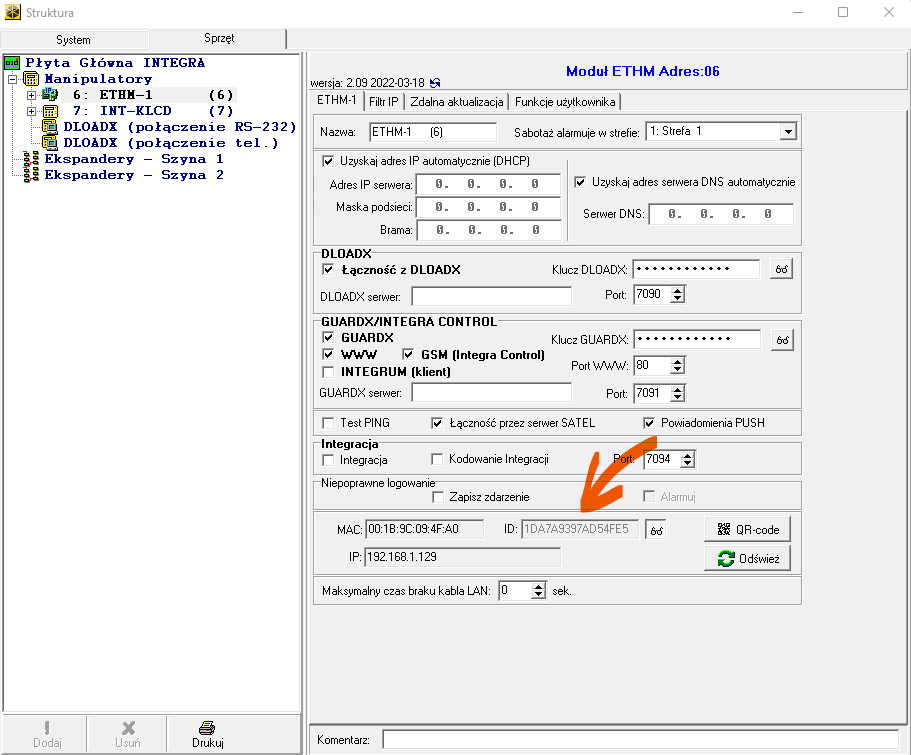

Krok 6: Oczekujemy na numer ID, który przydzieli serwer Satel

Jeżeli powyższa konfiguracja przebiegła poprawnie, moduł ETHM-1 Plus otrzyma indywidualny numer ID z serwera Satel. Obserwujemy odpowiednie pole tekstowe.

serwer satel id

Wprowadzone zmiany zapisujemy do centrali i gotowe! Od tej pory można łączyć się do systemu przez aplikację Integra Control a także przez komputer, stosując program DloadX.


Jak połączyć się aplikacją mobilną?

Wystarczy kliknąć na „QR-code”. Po wyświetleniu kodu, skanujemy go w aplikacji mobilnej Integra Control. Po zeskanowaniu podajemy hasło, które dostępne jest pod kodem QR. Aplikacja nawiąże połączenie z centralą.

dloadx qr code

Jak zdalnie połączyć się przez DloadX?

Uwaga!
Takie połączenie zadziała tylko wtedy, kiedy centrala Integra i moduł ETHM-1 Plus są dodatkowo połączone specjalnym przewodem (RJ-PIN5).

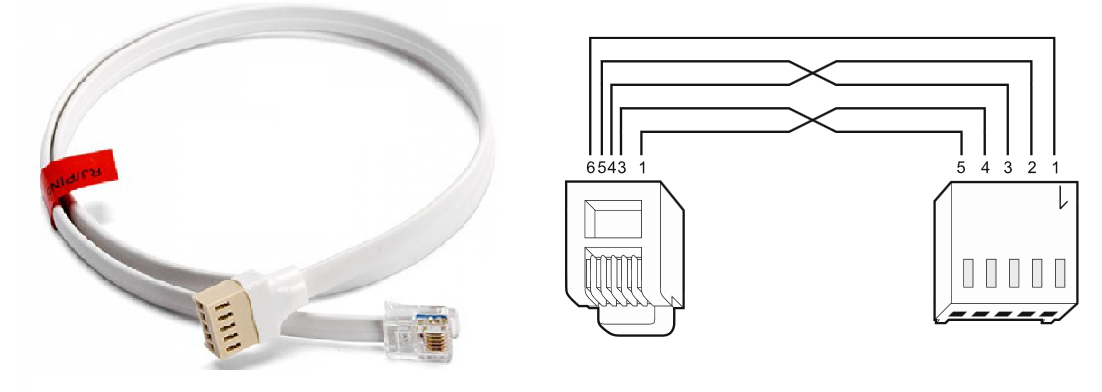

rj/pin5 satel schemat int-gsm
Przewód RJ/PIN5 z czerwoną tasiemką. Schemat widoczny z prawej.

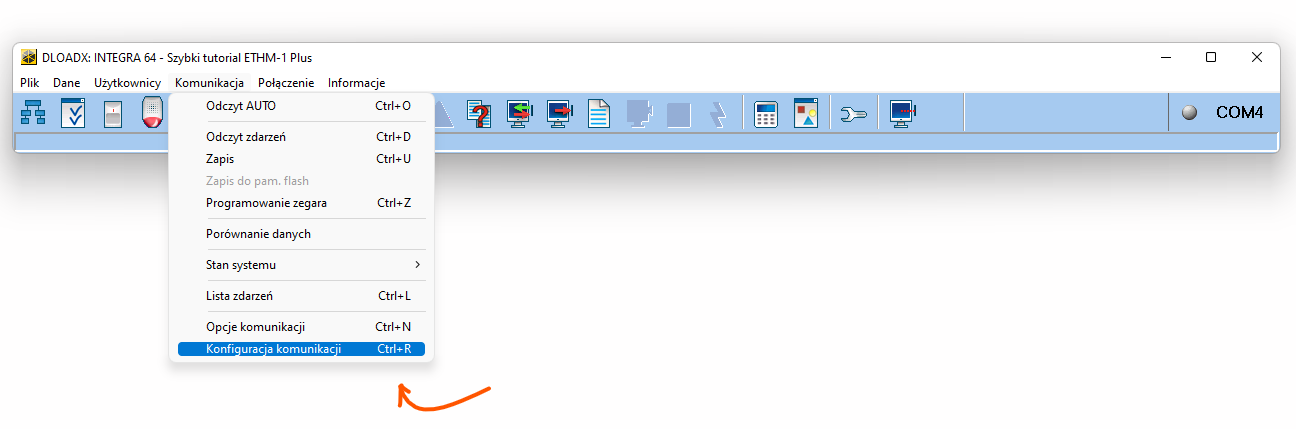

Po otwarciu programu DloadX, wybieramy właściwy plik centrali, do której będziemy się łączyć zdalnie. Następnie klikamy na „Komunikacja” a później „Konfiguracja komunikacji” [ skrót CTRL + R ].

dloadx konfiguracja komunikacji

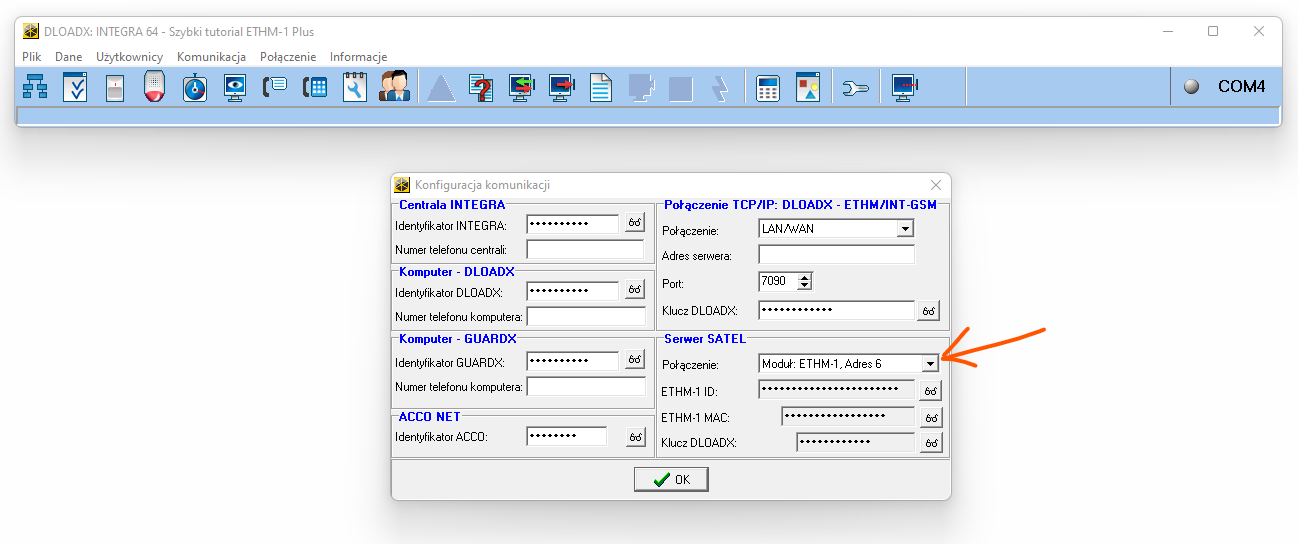

W widocznym oknie wskazujemy, przez jaki moduł będziemy nawiązywać łączność (w centrali może być kilka modułów).

dloadx wybór modułu

Wybieramy rodzaj połączenia (w tym przykładzie przez serwer Satel).

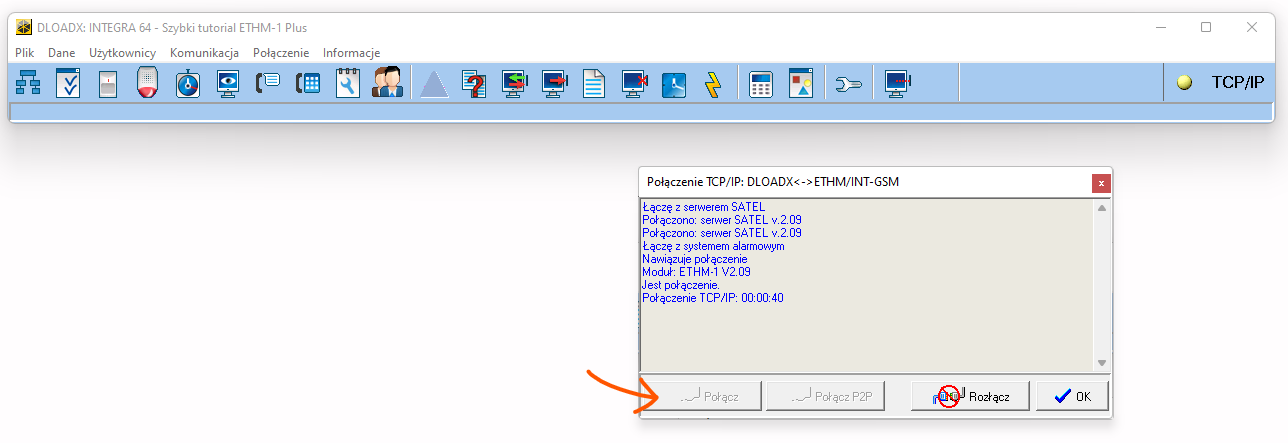

dloadx zdalne połączenieW ostatnim oknie klikamy połącz.

dloadx zdalne połączenie

To wszystko! Komunikat „Jest połączenie” oraz widoczne odliczanie świadczą o tym, że z sukcesem nawiązaliśmy komunikację z centralą. Jeżeli potrzebujesz dodatkowej, bardziej szczegółowej wiedzy, zapraszam do zapoznania się z artykułem: ETHM-1 Plus – jak skonfigurować? (reaktywacja). Link dostępny pod tym artykułem.
