Sygnalizacja potwierdzenia włączenia czuwania w centralach Satel

To funkcja często pożądana przez klienta końcowego. Szczególnie wtedy, kiedy czuwaniem w systemie alarmowym steruje pilot. Wtedy, wychodząc z domu przysłowiowy Kowalski słyszy krótki dźwięk w sygnalizatorze, który informuje go „ja system alarmowy  – czuwam”. Jest to analogiczne do tego, co mamy w samochodach (ponad dekadę temu było to dość popularne, ale z czasem te dźwięki z samochodu po zamknięciu zaczęły być wyłączane).

Czy to ma sens?
Założeniem artykułu jest przedstawić techniczne aspekty związane z konfiguracją tytułowej funkcjonalności. Warto jednak po przeczytaniu zastanowić się, czy to dobra droga, tj. informować otoczenie o fakcie włączenia i wyłączenia czuwania. Na pewno jest to sprawa kontrowersyjna, ale to pozostawiam do własnej oceny. Dzisiaj skupiamy się na sprawach technicznych.

Artykuł jest podzielony na 3 części i dotyczy central SATEL: Perfecta, Versa oraz Integra. W każdej jest to konfigurowane inaczej. Zaczynamy od Perfecty.

PERFECTA – jak zrobić potwierdzenie załączenia i wyłączenia czuwania?

W tej centrali ta funkcjonalność działa fabrycznie, przy czym będzie ona uruchamiana tylko w sytuacji, kiedy czuwanie zostanie włączone poprzez pilot lub poprzez wejście centrali, które zostanie zaprogramowane jako np. „Zał. czuwanie” lub „Zał./wył. czuwanie”.

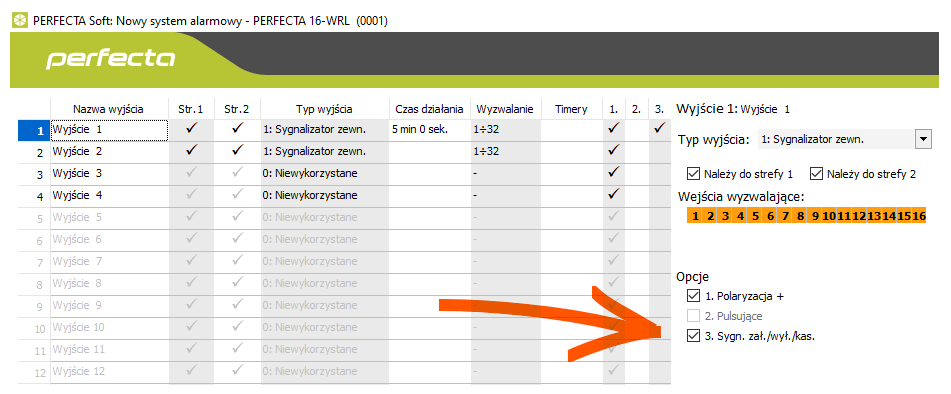

Funkcjonalność jest domyślne dostępna dla wyjścia OUT1 central Perfecta, co widać na poniższym zrzucie:

Naturalnie chodzi o funkcję „Sygn. zał./wył./kas.”. Ta funkcja ma specyficzny sposób działania, który w zależności od ilości wygenerowanych przez centralę impulsów pozwala określić, czy strefa się włącza, wyłącza czy też może jest problem z włączeniem czuwania. Poniżej cytat z instrukcji programowania do centrali Perfecta (rozdział 7.2):
Sygn. zał./wył./kas.[455.Zał/Wył/Kas]:
Jeżeli opcja jest włączona, wyjście sygnalizuje:

– rozpoczęcie procedury załączenia czuwania (jeżeli czas na wyjście jest równy 0, czuwanie jest załączane natychmiast) – 1 impuls,
– wyłączenie czuwania – 2 impulsy,
– skasowanie alarmu […]
