Zaawansowany system alarmowy może zapewnić bezpieczeństwo w znacznie szerszym zakresie niż tylko ochrona przed włamaniem. W tym celu musi on zostać wyposażony w dodatkowe czujki, zdolne do odpowiednio wczesnego wykrycia różnych rodzajów zagrożeń. Wyposażenie systemy w czujki zalania, może nas uchronić przed skutkami zalania np. z powodu pęknięcia wężyka łączącego baterię z instalacją hydrauliczną – Instalacja alarmowa powinna być podłączona do elektrycznie sterowanego zaworu odcinającego dopływ wody, który zabezpieczy przed dalszymi zniszczeniami w przypadku awarii.
Bezprzewodowe sterowanie zaworem wody – Satel ABAX
Przykład realizacji
Demonstracyjna instalacja wyposażona została w bezprzewodowe czujniki zalania wody, umieszczone w taki sposób, aby szybko wykryć wodę w sytuacji rozszczelnienia dopływu do pralki. Na rurze doprowadzającej dopływ wody do mieszkania zainstalowany został elektrycznie sterowany zawór – Może całkowicie odciąć zasilanie mieszkania w wodę. W przypadku wykrycia zalania, centrala alarmowa odetnie dopływ wody.

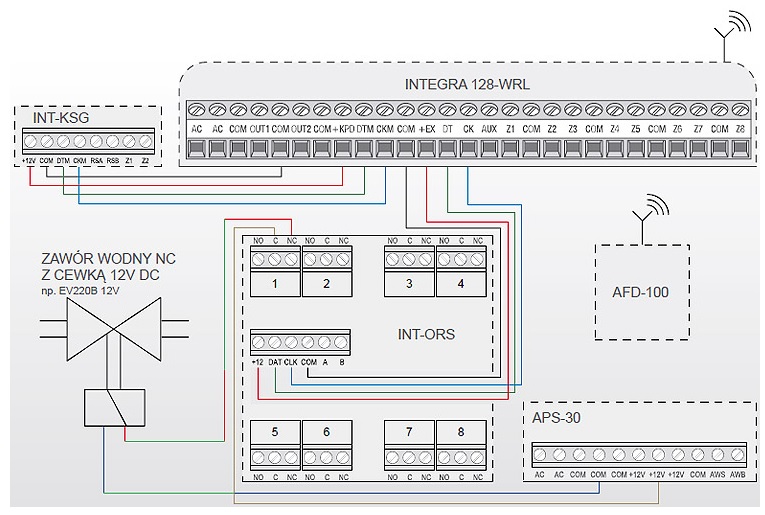

Przykładowy schemat podłączenia

Zasada działania
Sygnał z bezprzewodowych czujek zalania AFD-100 jest przekazywany do odbiornika systemu ABAX (stanowiącego część centrali INTEGRA 128-WRL). Następnie centrala przy pomocy ekspandera INT-ORS steruje elektrozaworem, który odcina dopływ wody do mieszkania.
Konfiguracja wejść

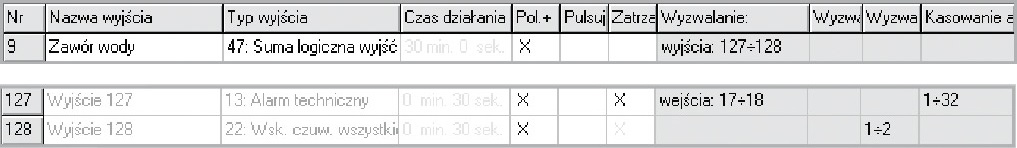

Konfiguracja wyjść

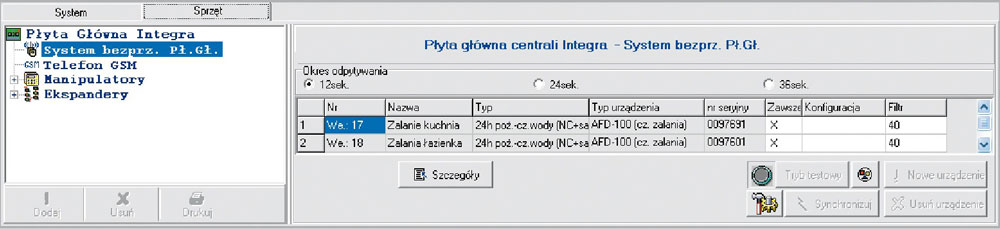

Konfiguracja bezprzewodowej czujki zalania
