Sterowanie oświetleniem w czujkach SLIM Luna

Wraz z pojawieniem się serii czujek Slim Line, zmieniliśmy podejście dotyczące sposobu sterowania oświetleniem na inne, niż to miało miejsce w czujkach Aqua Luna. W czujkach właśnie Aqua Luna sprawa była jednoznaczna:

Chcesz włączyć światło?
Podaj napięcie 12V na zaciski + /  –  w czujce.

W czujkach serii Slim Line (konkretnie tych, które mają dopisek „Luna”) sprawa się uprościła (i skomplikowała) jednocześnie. Nie mamy już zacisków „+/-” do sterowania oświetleniem, ale zamiast tego mamy jeden zacisk „Luna”.

Zacisk „Luna” to wejście, które (nie)zawsze zapala światło

Faktycznie, „Luna” to wejście w czujce, które jest sterowane masą. Oznacza to, że idealnie nadaje się do połączenia z wyjściem niskoprądowym centrali alarmowej (Satel, ale nie tylko).

Pamiętaj!
We wszystkich centralach Satel, aktywnym stanem na wyjściach niskoprądowych jest masa.

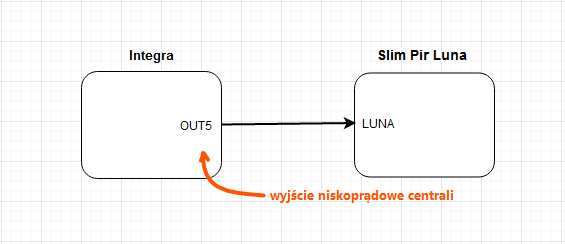

Podłączenie tego zacisku (luna) jest więc banalnie proste. Naturalną rzeczą jest, że oprócz tego należy podać zasilanie do czujki oraz prawidłowo podłączyć jej styki alarmowe itp. (np. jako 2EOL).  Przykładowy schemat podłączenia złącza LUNA do centrali alarmowej widoczny jest poniżej:

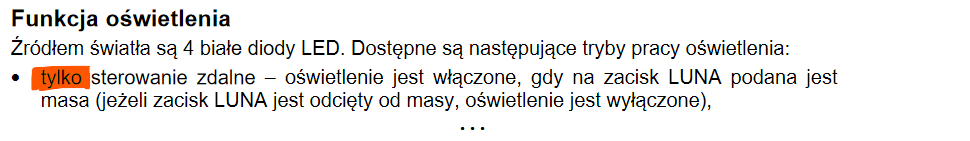

Domyślnie czujka SLIM-PIR-LUNA działa w taki sposób, że podanie masy na omawiane złącze spowoduje zapalenie oświetlenia. Czyli analogia jest podobna do tego, co widzieliśmy w czujkach Aqua Luna. Dokładnie tak przedstawia to też fragment z instrukcji:

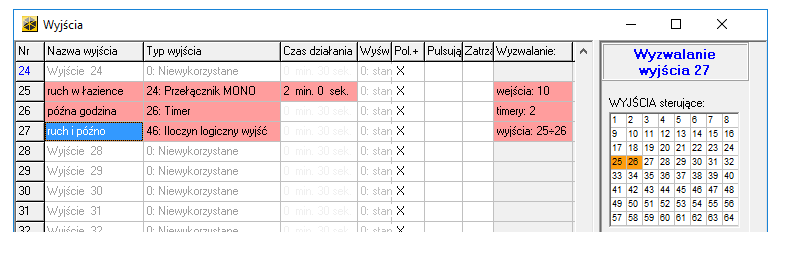

Jeżeli chcielibyśmy, ale centrala załączyła oświetlenie w czujce w momencie ruchu, ale pod warunkiem, że jest jeszcze noc, to należałoby stworzyć funkcję logiczną. Przykład takiej funkcji dla centrali Integra widoczny jest niżej:
