Sterowanie oświetleniem przy pomocy centrali SATEL INTEGRA

Sterowanie oświetleniem przy pomocy centrali Satel Integra
Znajdź nas na facebooku

Kontakt

Artykuł pochodzi z broszury wydanej przez firmę SATEL.

Centrale Satel Integra umożliwiają realizację inteligentnego sterowania oświetleniem. W tym celu wykorzystywane są sygnały z czujek zmierzchu i czujek ruchu, w połączeniu ze sterowaniem czasowym i poleceniami użytkownika. Inteligentne sterowanie oświetleniem daje możliwość wykorzystania funkcji makro-poleceń manipulatora INT-KSG – Dzięki czemu pojedyncze polecenia użytkownika może uruchamiać całą sekwencję zdarzeń. W ten sposób można wykonać tzw. „scenariusze świetlne”.

Sterowanie wieloma punktami świetlnymi można realizować za pomocą dedykowanych modułów INT-ORS i INT-IORS. W przypadku bardziej rozbudowanych funkcji, możliwa jest współpraca z urządzeniami magistrali KNX, która otwiera szeroki dostęp do dedykowanych urządzeń wykonawczych, jak np. ściemniacze oświetlenia.

System sterowania oświetleniem

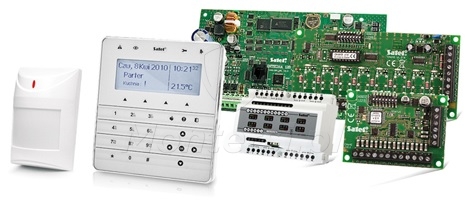

Elementy przykładowego zestawu sterowania oświetleniem

Przykład realizacji

W przykładowym domu zainstalowane są czujki AQUA Luna. Ze względu na słabe oświetlenie naturalne, światło w holu i na parterze załączane jest automatycznie po wykryciu ruchu (niezależnie od pory dnia). W przypadku braku zasilania 230 V zamiast głównych lamp w holu włączane jest oświetlenie awaryjne Luna. W pozostałych pomieszczeniach, po zmroku oraz w sytuacji braku zasilania 230 V włączana jest funkcja oświetlenia z czujek AQUA Luna. Wyjątkiem jest pokój dziecięcy – Lampka nocna ułatwiająca zasypianie wyłączana jest automatycznie o północy, po czym włącza się oświetlenie awaryjne z czujek AQUA Luna utrzymujące delikatny półmrok. W momencie wyjścia z domu światło we wszystkich pomieszczeniach jest automatycznie wyłączane.

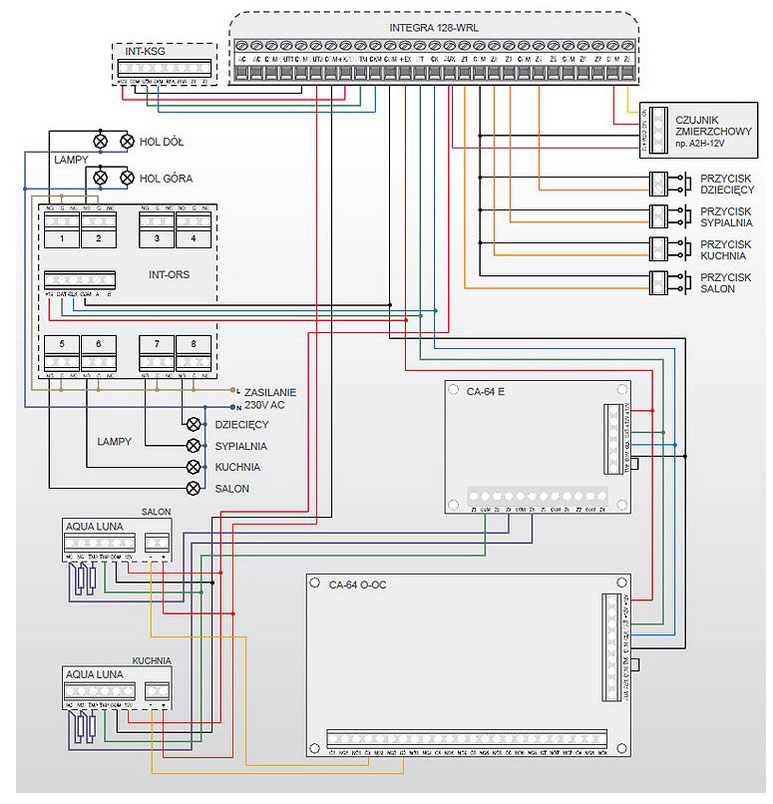

Przykładowy schemat podłączenia

Realizacja systemu sterowania oświetleniem
Przykładowa realizacja systemu sterowania oświetleniem



Zasada działania

Ekspander wyjść INT-ORS steruje oświetleniem na 230 V. Oświetlenie awaryjne z czujek AQUA Luna sterowane jest za pomocą ekspandera CA-64 O-OC. Wejścia przycisków światła (chwilowych) w pomieszczeniach podłączone są do wejść płyty głównej – Dla wejść zapalających światło zmniejszona jest czułość w celu zmniejszenia opóźnienia.

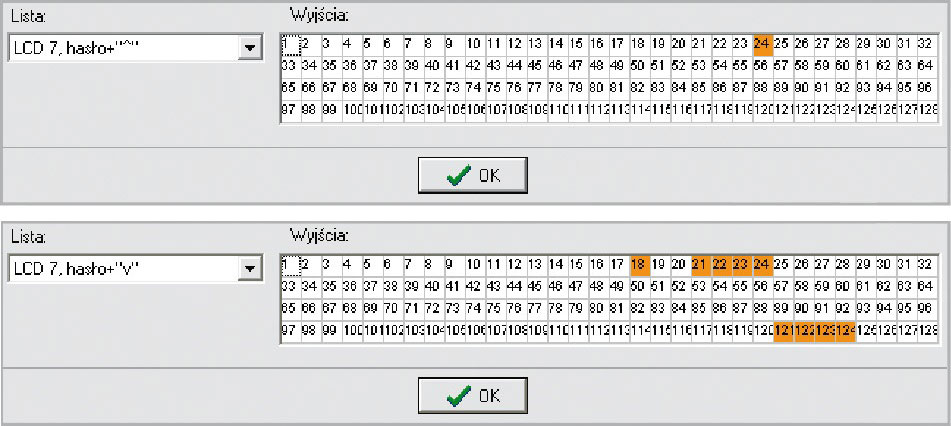

Konfiguracja wejść

Konfiguracja wejść

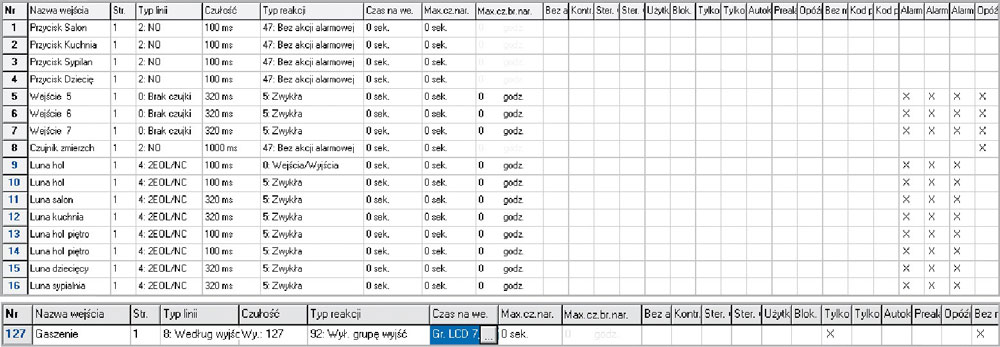

Konfiguracja wejść centrali Satel
Przykładowa konfiguracja wejść



Konfiguracja wyjść

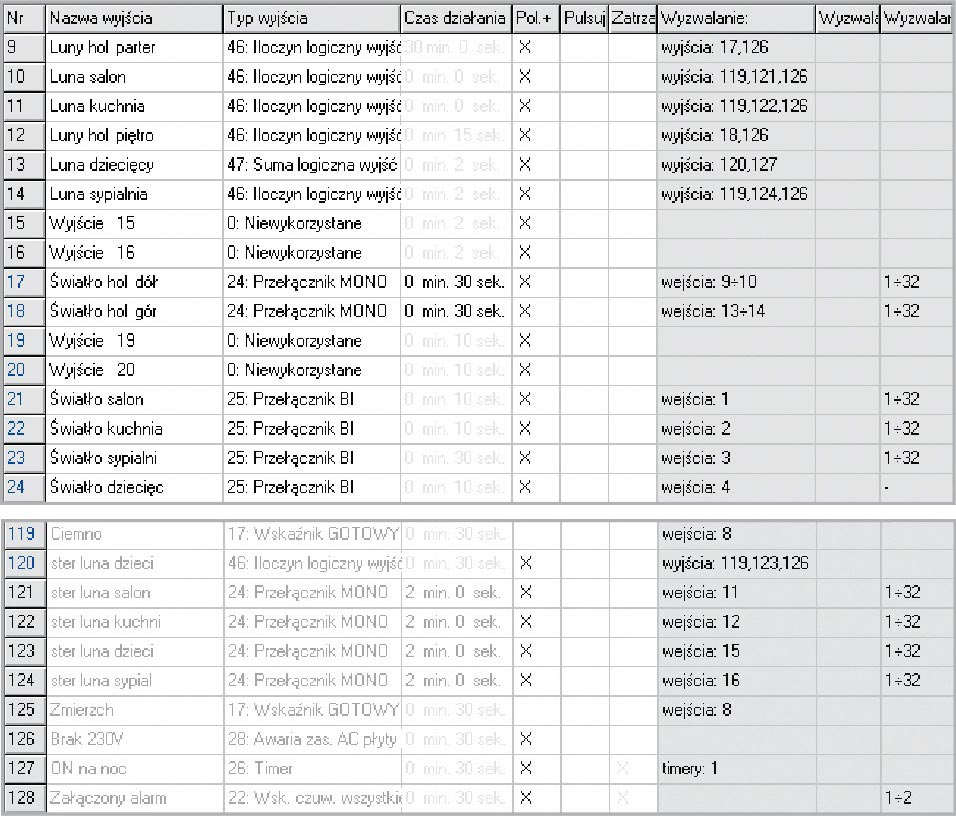

Konfiguracja wyjść centrali Satel
Przykładowa konfiguracja wyjść
