Sterowanie ogrzewaniem przy pomocy centrali SATEL INTEGRA

Sterowanie ogrzewaniem przy pomocy centrali Satel Integra

Kontakt

Odpowiednio skonfigurowana centrala alarmowa INTEGRA może znacznie zredukować wydatki za energie – Umożliwia realizację inteligentnego sterowania ogrzewaniem. W odróżnieniu od prostych sterowników opartych o zegar z kalendarzem, Inteligentny system może uwzględniać szereg innych czynników – np. informację o obecności domowników, otwarciu okna, a nawet polecenia wydawane przez użytkownika (lokalnie lub zdalnie przy pomocy wiadomości SMS). Taki sposób sterowania zapewnia nie tylko wyższy komfort codziennego życia w porównaniu z rozwiązaniami tradycyjnymi, ale też pozwala przynieść znaczne oszczędności.

Uwaga!
W celu realizacji sterowania ogrzewaniem, polecamy zapoznać się z możliwościami centrali serii INTEGRA Plus (posiada specjalny typ wyjścia „Termostat”).



System sterowania ogrzewaniem

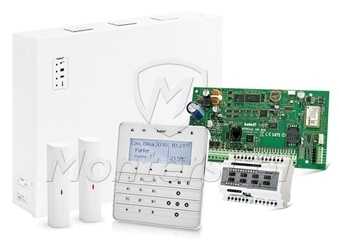

Elementy przykładowego zestawu sterowania ogrzewaniem

Przykład realizacji

Podczas obecności domowników system korzysta z opcji komfortowej temperatury dopasowanej do wymagań domowników. W godzinach nocnych lub w sytuacji, gdy domownicy przebywają poza domem ogrzewanie przechodzi w tryb ekonomiczny. W celu uniknięcia strat energii, system wyłącza ogrzewanie w pomieszczeniach, w których zostały otwarte okna. Dodatkowo zapewnia zabezpieczenie przed zamarzaniem wody w instalacji utrzymując minimalną bezpieczną temperaturę w pomieszczeniach.

Przykładowy schemat podłączenia

System sterowania ogrzewaniem
Przykładowa realizacja systemu sterowania ogrzewaniem

Zasada działania

Ogrzewanie wodne (powierzchniowe lub grzejnikowe) jest kontrolowane przez napędy zaworów grzejnikowych lub dystrybucyjnych. Napędy sterowane są za pomocą modułów INT-ORS.

Ze względów bezpieczeństwa wybrana została wersja napędów zasilanych napięciem 24 V z zasilacza APS-524. Dodatkową korzyścią takiego rozwiązania jest możliwość pracy systemu przy braku zasilania sieciowego – Co nie byłoby możliwe przy napędach 230 V, zasilanych bezpośrednio z sieci.

Temperatura w każdym z pomieszczeń kontrolowana jest poprzez czujki ATD-100. Okna wyposażone są w czujnik AMD-100. Taka instalacja umożliwia wykrycie otwartego okna w danym pomieszczeniu i wyłączenie w nim ogrzewania, a także przypomina o niezamkniętym oknie podczas wychodzenia z domu.

Konfiguracja wejść

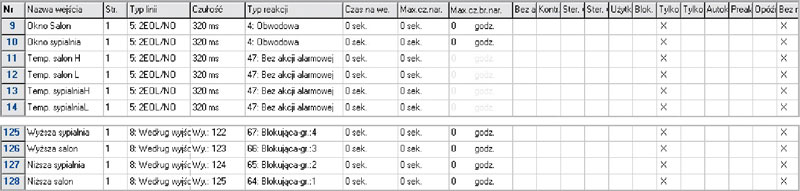

Konfiguracja wejść centrali alarmowej Satel Integra
Przykładowa konfiguracja wejść



Konfiguracja wyjść

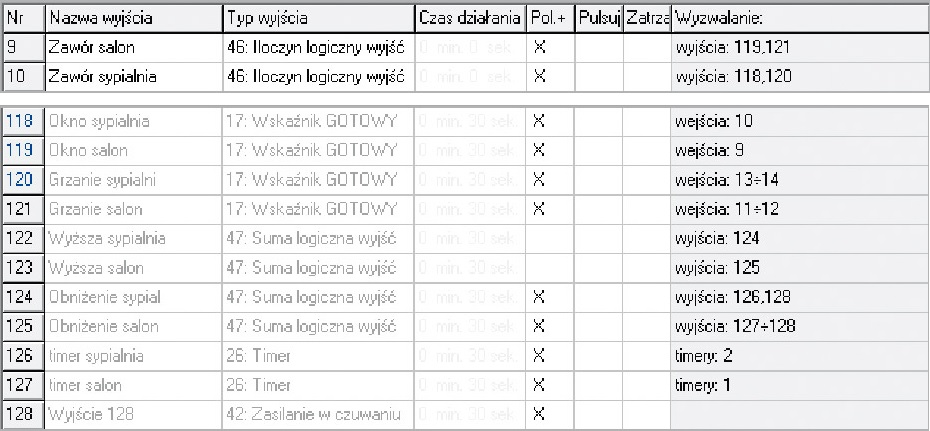

Konfiguracja wejść centrali alarmowej Satel Integra
Przykładowa konfiguracja wyjść

Konfiguracja czujki temperatury

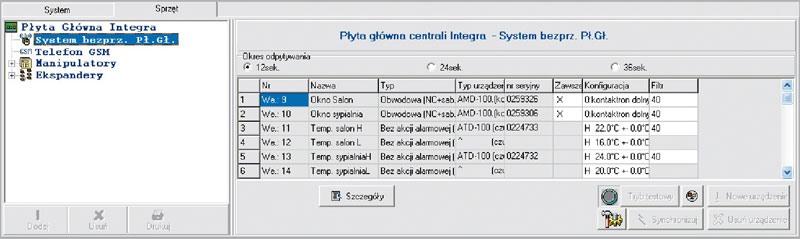

Konfiguracja czujek temperatury centrali alarmowej Satel Integra
Przykładowa konfiguracja czujek temperatury



Konfiguracja timerów

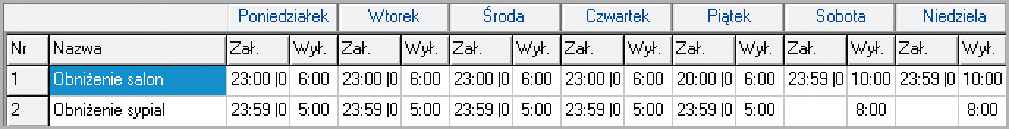

Konfiguracja timerów w centrali alarmowej Satel Integra
Przykładowa konfiguracja timerów

Konfiguracja blokad

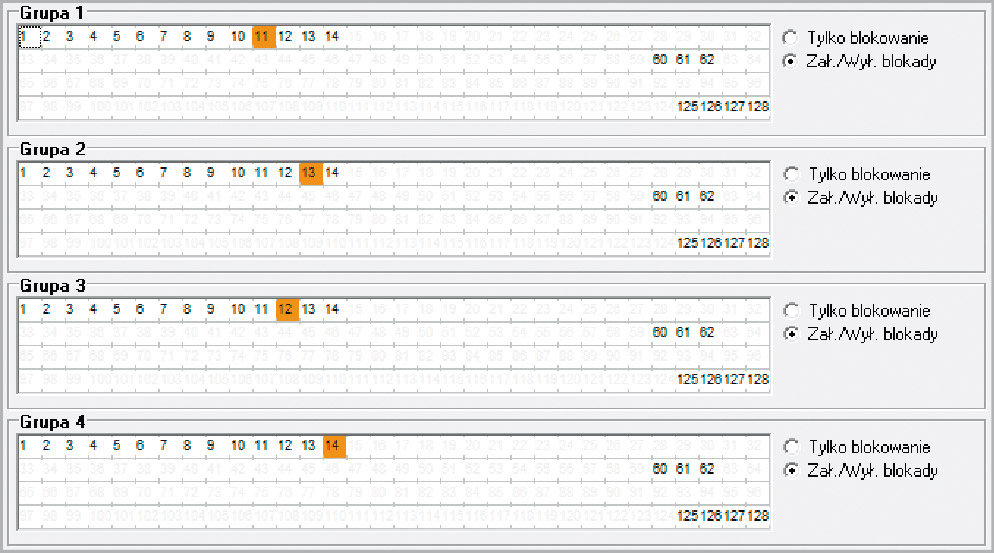

Konfiguracja blokad w centrali alarmowej Satel Integra
Przykładowa konfiguracja blokad
