Sterowanie elektrozaczepem o którym mogłeś nie słyszeć
Bartłomiej Polniak
Wielki fan eSportu oraz ciekawostek z zakresu fizyki, matematyki i historii. Na co dzień zajmuje się opieką nad serwisem Montersi.pl.
Kontakt
Chyba wszyscy przyzwyczailiśmy się do standardowego sterowania elektrozaczepem przy pomocy unifonu lub dodatkowego przycisku otwarcia. Ale czy zastanawialiśmy się kiedyś, czy istnieje jakiś inny sposób?
Opcja pierwsza – system kontroli dostępu
Pierwszy nasuwający mi się na myśl sposób sterowania, opiera się o standardowe urządzenia systemu kontroli dostępu. Przy pomocy zwyczajnej klawiatur szyfrowej lub czytnika kart zbliżeniowych możemy tak samo sterować elektrozaczepem, jak przy pomocy unifonu.
Wystarczy, że odpowiednio wepniemy się do systemu i mamy dodatkową funkcjonalność. Samo podłączenie nie sprawia najmniejszych problemów i nawet początkujący instalator zrobi to bez mrugnięcia okiem. Wystarczy, że podepniemy klawiaturę lub czytnik do zasilacza elektrozaczepu i gotowe. Pamiętajmy jednak, że system każdego producenta jest inny, to i samo podłączenie będzie się odrobinę różnić. Pod koniec artykułu znajdziecie przykładowe realizacje, w oparciu o najpopularniejsze systemy.
W porządku, wszystko wydaje się proste, ale po co to wszystko? Faktycznie, praktyczne zastosowanie nie jest takie oczywiste jak samo podłączenie. Ale wyobraźmy sobie sytuacje w której chcemy komuś udzielić dostępu do pewnego pomieszczenia i bez wydawania mu kluczy. Z zamontowaną klawiaturą jest to możliwe – podajemy klucz dostępu i kiedy zamek w drzwiach jest otwarty, osoba upoważniona może swobodnie wejść do środka.
Opcja druga – sterowniki radiowe Elmes

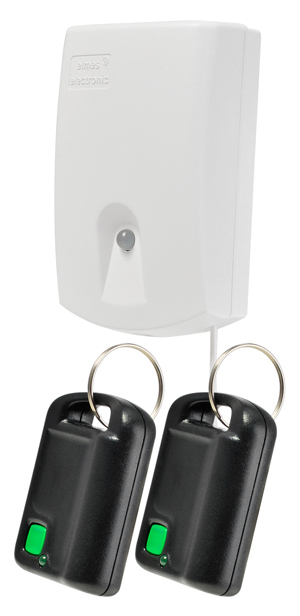

Oczywiście realizacja w oparciu o elementy systemu kontroli dostępu nie jest jedynym rozwiązaniem. Ciekawą alternatywą są sterowniki radiowe Elmes, które umożliwią nam sterowanie elektrozaczepem przy pomocy pilota.
Jeżeli chodzi o podłączenie, sytuacja wygląda identycznie jak w przypadku klawiatur i czytników zbliżeniowych – podłączamy wyjścia radioodbiornika do odpowiednich zacisków zasilacza. Zastosowanie transmisji radiowej jest szczególnie przydatne, kiedy nie mamy możliwości prowadzenia dodatkowych przewodów połączeniowych.
Na koniec warto dodać, że przedstawione układy sterowania działają równolegle ze standardowym układem z unifonu. I całe szczęście bo nie wykluczają się wzajemnie. To w zasadzie wszystko co powinniście wiedzieć. Nie pozostaje mi nic innego jak życzyć pomyślnego montażu.

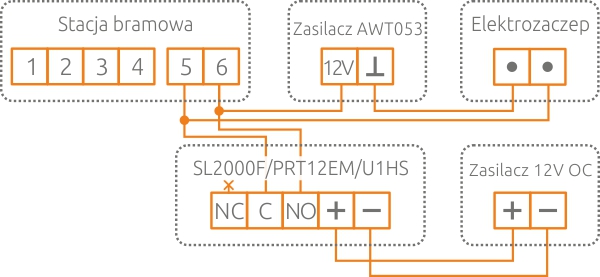

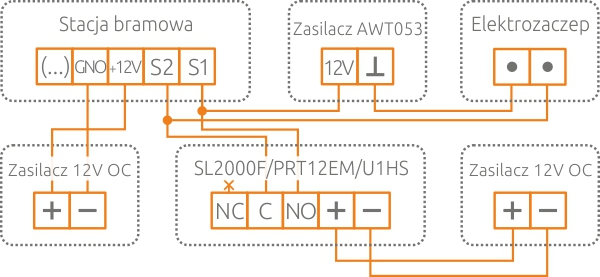

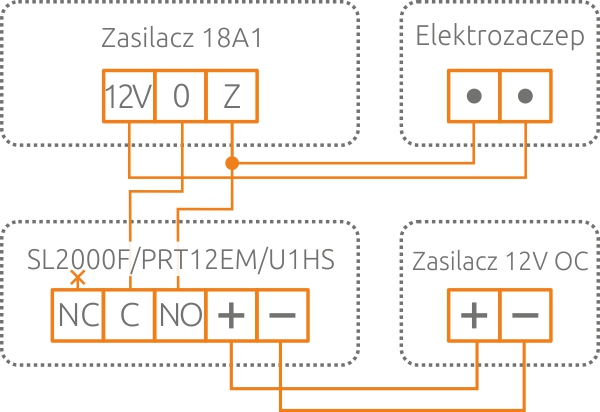

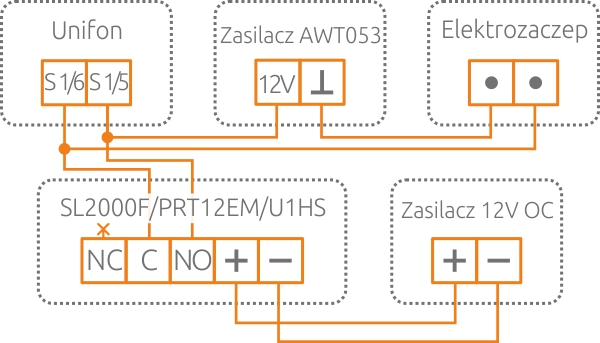

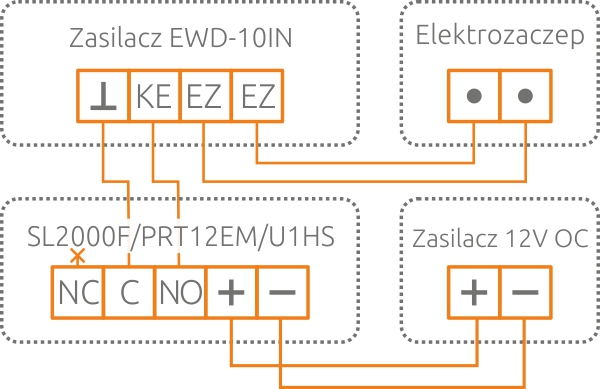

Przykładowe realizacje Sterowania ELEktrozaczepem
Powiązane produkty

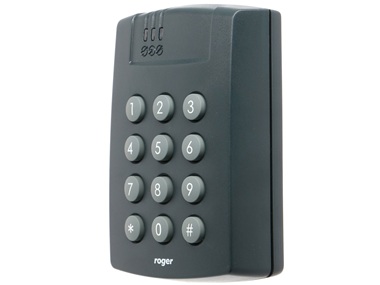

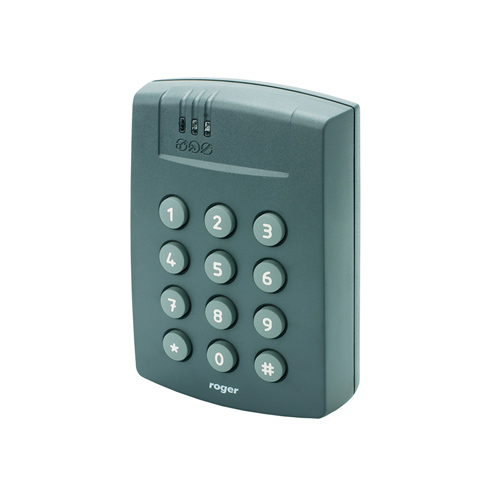

SL2000F Zamek szyfrowy
- Typ urządzenia: Zamek szyfrowy
- Praca autonomiczna: TAK
- Ilość użytkowników: 55
- Podświetlana klawiatura: TAK
- Wyjścia funkcyjne: TAK
- Napięcie zasilania: 12 V

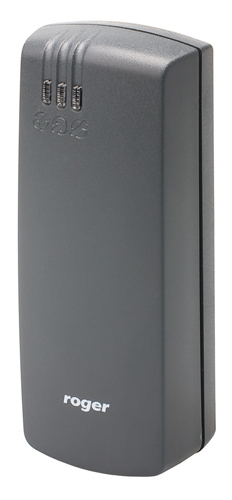

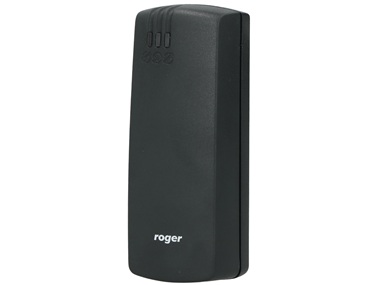

PRT62LT-G Czytnik zbliżeniowy Unique 125kHz
- Typ urządzenia: Czytnik bez klawiatury
- Typ obsługiwanych kart: Unique
- Obsługa Wiegand: TAK
- Napięcie zasilania: 12 V

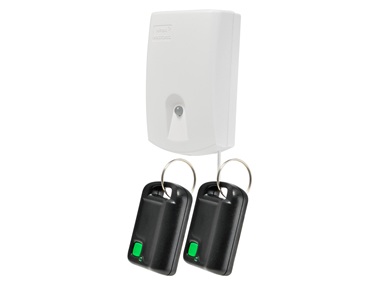

U1HS 1-kanałowy sterownik radiowy
- Typ urządzenia: Sterowniki radiowe
- Ilość kanałów: 1
- Ilość obsługiwanych pilotów: 112
- Zasięg: 100 m
- Częstotliwość pracy: 433.92 MHz
- Typ wyjść: Przekaźnikowe NO / NC

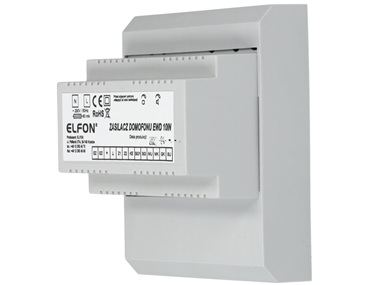

EWD-10IN Zasilacz domofonowy, interkom
- Sposób montażu: Natynkowy lub na szynę DIN
- Inne: Regulacja głośności słuchawki i kasety
- Zasilanie: 230 V AC
- Pobór mocy: 8 VA (max)
AWT053 Transformator do elektrozaczepów 12/14 V
- Napięcie wyjściowe: 12 V lub 14 V
- Prąd wyjściowy (max): 1,6 A lub 1,4 A
- Moc: 20 VA
- Sposób montażu: Natynkowy
- Zasilanie: 230 V AC

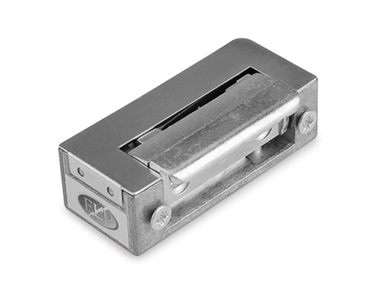

R4 Elektrozaczep podstawowy
- Rodzaj: standardowy
- Montaż: uniwersalny
- Zasilanie: 12 V AC/DC
- Pobór prądu: 530 mA AC / 660 mA DC
- Wymiary: 21 x 29 x 67 mm

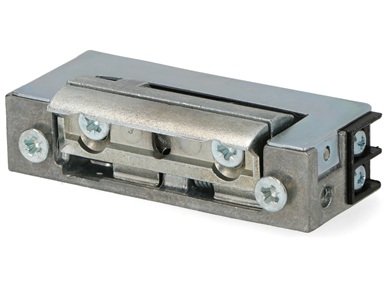

R5 Elektrozaczep symetryczny
