Sterowanie automatyką bramową z Fibaro Home Center.
Kamil Klich
Specjalista z zakresu systemów VSS. Na co dzień zajmuje się wsparciem technicznym oraz prowadzeniem szkoleń.
Kontakt
Sterowanie automatyką bramową lub garażową z poziomu centrali Fibaro Home Center można wykonać na wiele sposobów. W tym artykule opiszę najpopularniejsze metody sterowania z wykorzystaniem różnych elementów systemu Fibaro, w zależności od zastosowanego napędu. Skupimy się głównie na automatyce marki NICE, ale pokazane tu metody można śmiało wykorzystać również z napędami innych producentów.
Metody sterowania automatyką
W zależności od posiadanej centrali Fibaro mamy do dyspozycji następujące sposoby komunikacji bezprzewodowej:
Z-Wave (wszystkie centrale Fibaro)
Nice 433 MHz (Home Center 3 oraz Yubii)

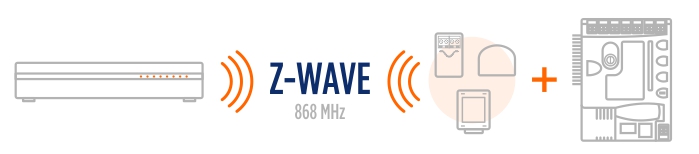

Za pomocą protokołu Z-Wave centrala łączy się z innymi urządzeniami wykonawczymi Fibaro, które następnie sterują automatyką bramową. Konieczne jest więc zastosowanie kolejnego urządzenia integrującego system Fibaro z automatyką.

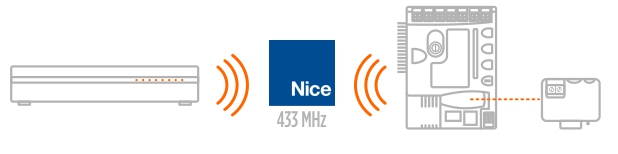

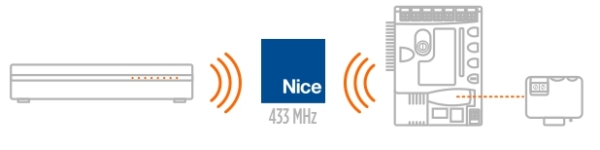

W przypadku drogi radiowej NICE centrala komunikuje się bezpośrednio z zamontowanym w centrali radioodbiornikiem. Jest to ten sam odbiornik, z którym komunikują się piloty Nice, więc nie musimy dokładać kolejnych urządzeń.
Sposób 1: IBT4ZWAVE

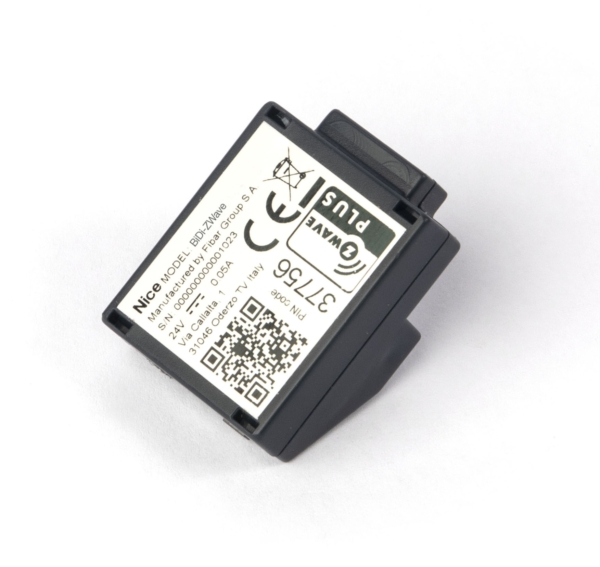

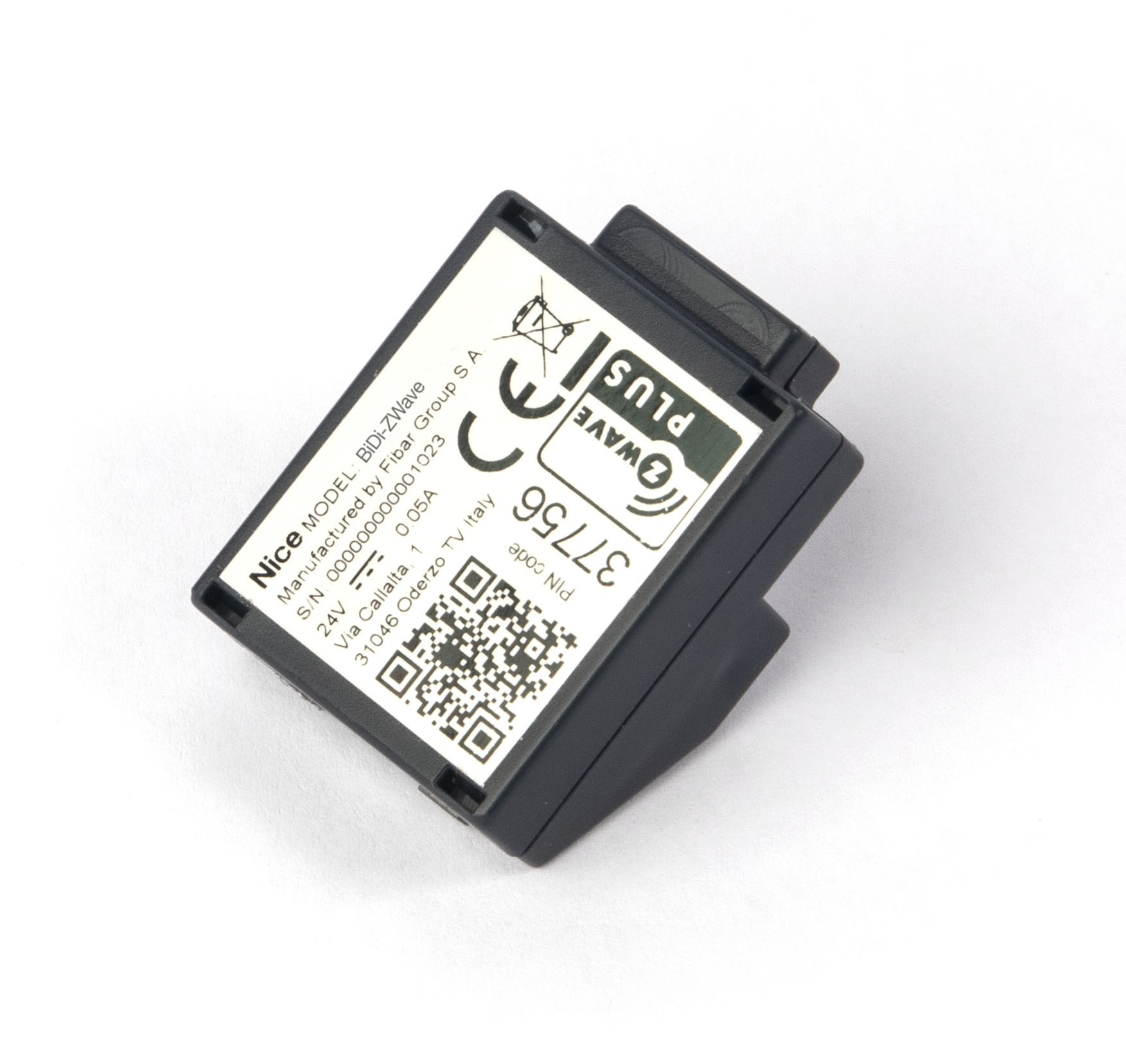

Moduł IBT4ZWAVE jest urządzeniem dedykowanym do wszystkich central NICE wyposażonych w gniazdo IBT4. Obecnie każda nowa centrala NICE posiada to złącze z wyjątkiem napędu bramy garażowej SHEL. Za jego pomocą możliwe jest również podłączenie programatora O-View w celu wykonania zaawansowanej konfiguracji centrali.
Podłączony do centrali moduł IBT4ZWAVE komunikuje się poprzez sieci Z-Wave z centralą Fibaro oraz ma pełny dostęp do automatyki Nice za pośrednictwem jej wewnętrznej magistrali BusT4. Możemy wykonywać dowolne polecenia (Krok po kroku, furtka, Otwórz, Zamknij), a centrala Fibaro zna dokładny stan bramy (Otwarta, Zamknięta, W trakcie manewru). Dzięki temu tworzenie scen jest bardzo proste i przyjemne. Oprócz tego mamy możliwość otrzymania […]
Powiązane produkty

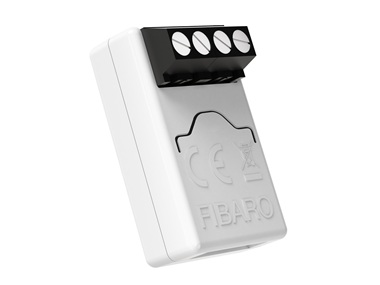

FGBS-222 Inteligentny czujnik Smart Implant
Parametry techniczne:
- Wejścia 2 wejścia 0-10V, analogowe lub binarne 2 wejścia 0-10V, analogowe lub binarne
- Napięcie zasilania 9-30V DC ±10%
- Wejścia 1 wejście szeregowe 1-przewodowe (dla DHT22 lub DS18B20)
- Wyjścia 2 wyjścia bezpotencjałowe
- Obciążalność wyjść 150 mA
- Napięcie wyjściowe 30V DC / 20V AC ±5%
- Zakres pomiaru -55°…+126°C
- Protokoły komunikacyjne Z-Wave
- Temperatura pracy 0–40°C
- Częstotliwość 868.4 lub 869.8 MHz
- Moc nadawania max. 7 dBm
- Zasięg komunikacji bezprzewodowej do 50 m
- Wymiary 29 x 18 x 13 mm
Home Center 3 Centrala sterująca FIBARO
Parametry techniczne:
- Wymiary 220 x 140 x 35 mm
- Procesor Quad-core Arm Cortex A53 (1.2GHz)
- Pamięć RAM 2GB LPDDR3
- Max. pojemność dysku 8 GB
- Zasilanie 12V DC (zasilacz w zestawie)
- Temperatura pracy 0…+40°C
Home Center 3 Lite Centrala sterująca FIBARO
Parametry techniczne:
- Procesor ARM Cortex A7 900 MHz
- Pamięć RAM 512 MB DDR3L
- Pamięć FLASH 4 GB eMMC
- Wi-Fi 2.4 GHz (802.11 b/g/n)
- Zdalny dostęp Aplikacja mobilna FIBARO
- Technologia Z-Wave 700
- Ilość obsługiwanych urządzeń 40
- Sceny LUA TAK
- Temperatura pracy 0…+40 °C
- Zasilanie 5 V DC
- Wymiary 178 x 110 x 31 mm

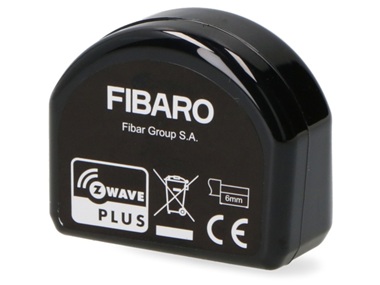

FGS-214 Przełącznik Smart Module
