Jak sprawdzić stan uzbrojenia na żądanie (przez SMS)?
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Powiadomienie SMS o załączeniu i wyłączeniu czuwania to prosty temat. Użytkownicy jednak pytają, jak prosto można „na żądanie” sprawdzić status systemu alarmowego? Podpowiadamy tutaj jak to zrobić. Artykuł dotyczy dowolnej centrali INTEGRA i modułu GSM GPRS-T4.
Jak to obsługiwać?

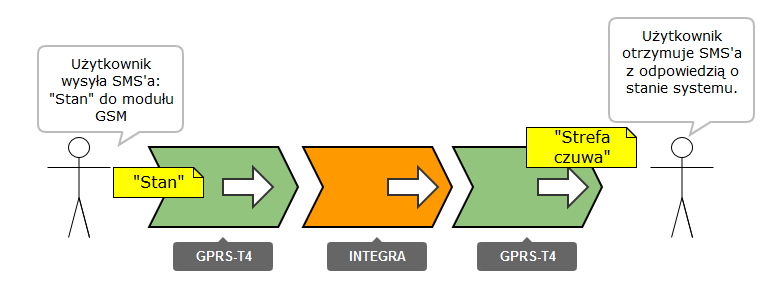

Użytkownik wysyła SMS’a o treści „Stan” do modułu GSM, a moduł odsyła SMS, który zawiera jedną z dwóch informacji:
„System czuwa”
„System nie czuwa”
Treści powyższych SMS’ów konfiguruje instalator.

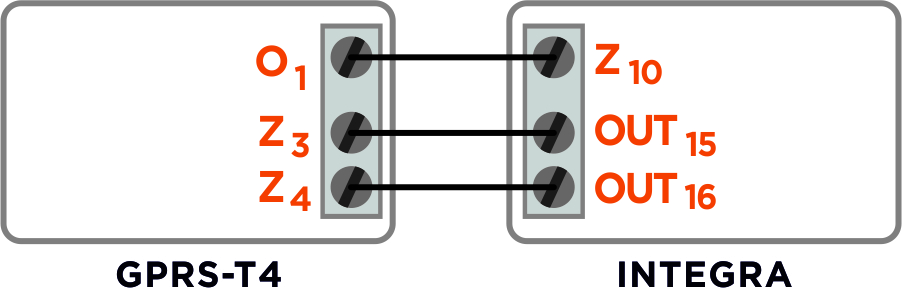

Schemat elektryczny podłączenia modułu gsm sswin
Schemat pokazuje, w jaki sposób należy podłączyć wyjście modułu GSM do centrali i w jaki sposób wyjścia centrali podłączyć do wejść modułu. To tylko przykładowe zestawienie.
Na schemacie pomięto zasilanie oraz podłączenie sygnałów, które mają wyzwalać powiadomienie o alarmie.

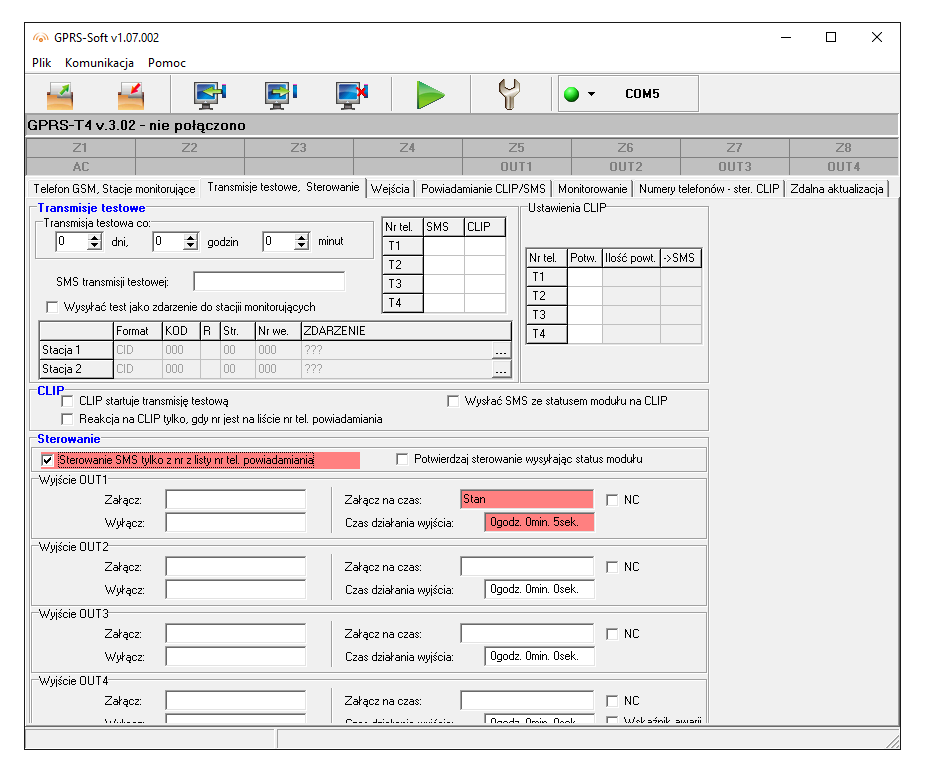

Krok 1: Konfiguracja wyjścia modułu GSM – komenda wyzwalająca sprawdzenie stanu systemu
W pierwszej kolejności ustalamy treść SMS’a, którą użytkownik będzie musiał wysłać do modułu, jeżeli będzie chciał dowiedzieć się o aktualnym stanie systemu. Robimy to w aplikacji GPRS-SOFT, która służy m.in. do konfiguracji modułu GPRS-T4.
Krok 2: Konfiguracja wejścia centrali, które uruchamia mechanizm sprawdzający
Po naruszeniu danego wejścia centrali (przez wyjście modułu GSM), musi ona odpowiednio zareagować. W tym […]
