Sekwencyjne wyświetlanie obrazu na rejestratorach BCS Line
Kamil Klich
Specjalista z zakresu systemów VSS. Na co dzień zajmuje się wsparciem technicznym oraz prowadzeniem szkoleń.
Kontakt
W domyślnej konfiguracji rejestratora podgląd obrazu na wyjściach wideo wyświetlany jest statycznie w wybranym przez użytkownika widoku. Obraz może być wyświetlany na pełnym ekranie lub w podziale wielokanałowym np. 4/8/16/32 itd. W przypadku dużej ilości wyświetlanych kamer lepszym rozwiązaniem jest wyświetlanie sekwencyjne, czyli automatyczne przełączanie kamer zgodnie z zaprogramowanym schematem.
Jak wykorzystać wyjścia wideo w rejestratorze?
Obecnie dostępne rejestratory posiadają przynajmniej dwa wyjścia wideo. Jest to wyjście cyfrowe HDMI oraz wyjście analogowe VGA. Zwykle oba pracują jednocześnie, czyli wyświetlają ten sam obraz. Na szczęście nowsze wersje rejestratorów dają nam wybór, który z portów ma wyświetlać menu rejestratora (Ekran główny), a który ma wyświetlać sekwencyjny podgląd z kamer. Opcja nazywa się Ekran podrzędny (Rys. 1) i umożliwia wykorzystanie jednego ze złącz wideo na potrzeby sekwencyjnego wyświetlania.

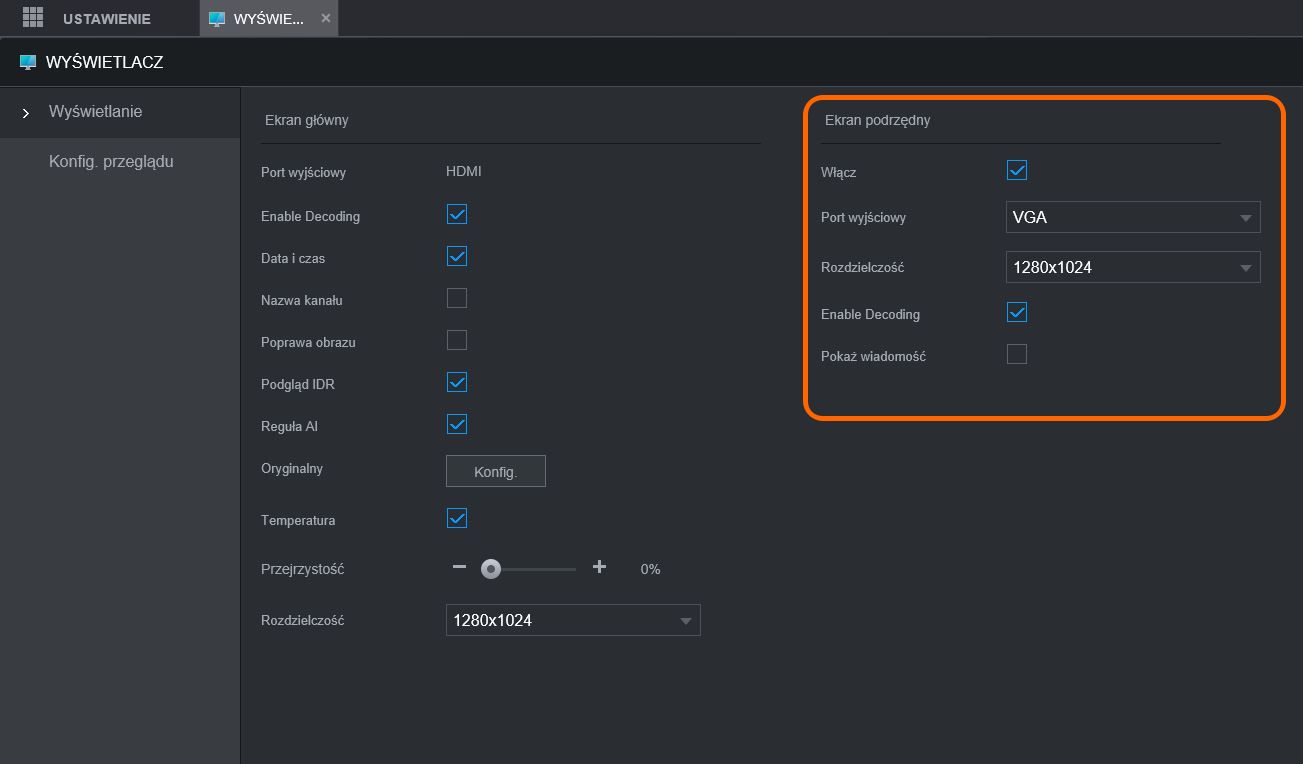

Rys.1 Aktywacja funkcji ekranu podrzędnego na wyjściu VGA
W przypadku dużych rejestratorów, czyli takich, których liczba obsługiwanych kanałów zwykle przekracza 32, mamy do dyspozycji więcej niż jedno złącze HDMI. Mogą to być dwa złącza HDMI (Rys.2) lub dwa zestawy złącz HDMI oraz VGA. Dzięki temu możemy podłączyć dwa monitory o dużej rozdzielczości. Jeden do obsługi rejestratora, a drugi do wyświetlania sekwencyjnego.

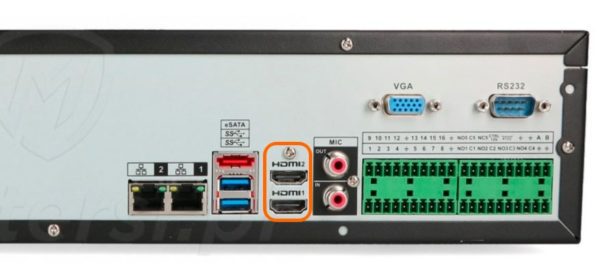

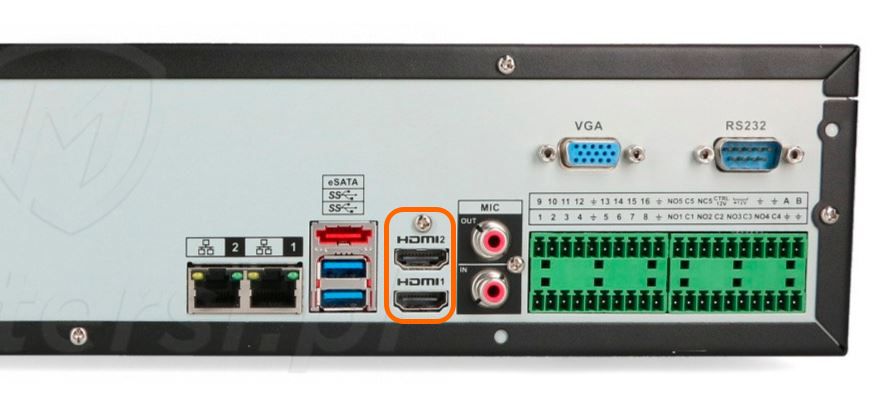

Rys. 2 Rejestrator z dwoma złączami HDMI
Jak skonfigurować sekwencyjne wyświetlanie?
Konfigurację wyświetlania możemy wykonać bezpośrednio na rejestratorze lub na komputerze poprzez sieć. Ponieważ dokonywane zmiany dotyczą wyjść wideo, dlatego bezpieczniejszą metodą jest zmiana parametrów z poziomu komputera. W przypadku błędnego ustawienie nie utracimy kontroli nad urządzeniem.

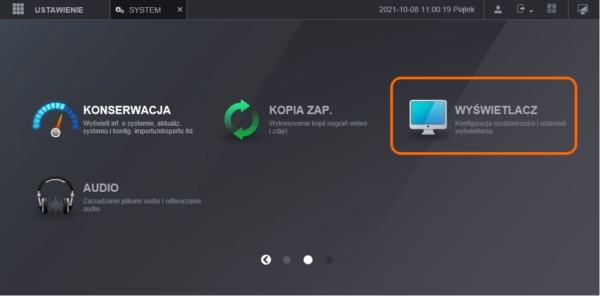

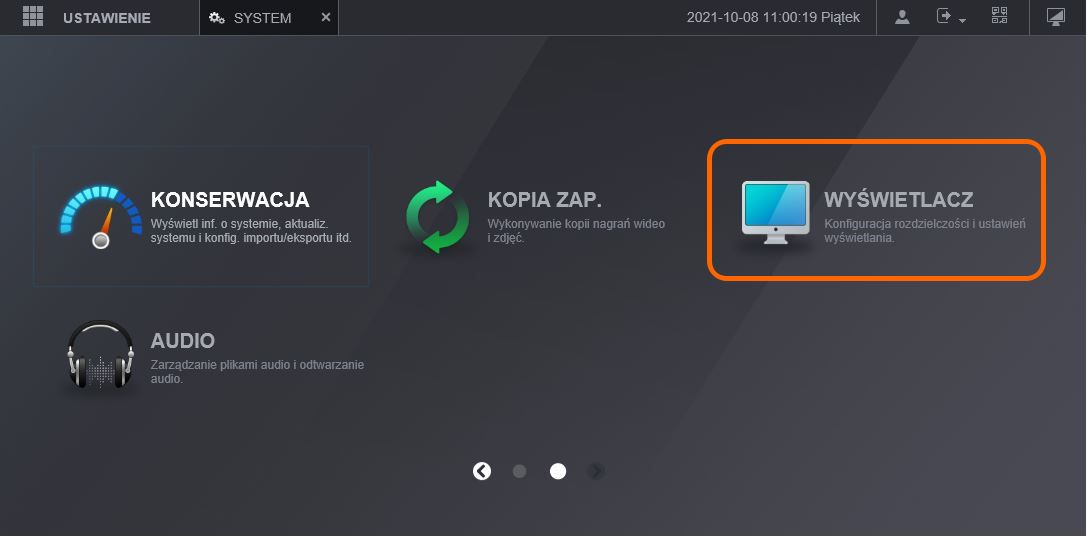

Za pomocą przeglądarki internetowej logujemy się do rejestratora i wybieramy opcję „Wyświetlacz” (Rys. 3), która znajduje się na drugiej stronie menu.
