Porada nr 0097

Rozwiązanie problemu zbyt dużej odległości kamery IP od switcha PoE

Film porusza problem zbyt dużej odległości kamery IP od switch-a PoE,  temat poprowadził gościnnie Mirosław Zając.

Kamera IP znajdująca się w odległości powyżej 100 m od przełącznika sieciowego PoE

Podłączając kamerę IP w systemie monitoringu musimy zwrócić uwagę na dwa bardzo ważne czynniki:

  • kamera musi znajdować się w odległości do 100 m od przełącznika sieciowego, do którego jest podłączona.
  • musimy zapewnić kamerze stabilne napięcie zasilania. Napięcie to nie powinno być niższe niż 42V przy maksymalnym obciążeniu

Gdy przekroczymy te wartości może pojawić się problem – kamera nie będzie działać.

Film montersi.pl: duża odległość między kamerą a switchem-rozwiązanie problemu

Ten problem rozwiązuje moduł xPoE4/EXT, będący 4 portowym przełącznikiem sieciowym zasilanym z PoE. Aby zapewnić działanie kamery – 200 m przewodu UTP dzielimy na dwa odcinki po 100 m a do połączenia ich używamy xPoE4/EXT. W miejscu montażu modułu nie potrzebujemy lokalnego zasilania. Moduł xPoE4/EXT współpracuje z przełącznikami w standardzie 802.3at, 802.3af jak i passive PoE



bcs-c-poe4-ext

Pamiętaj! Przy dodawaniu kolejnych modułów  zwróć uwagę na spadki napięcia. W sytuacji zbyt dużych spadków napięcia kamera nie będzie działać poprawnie.

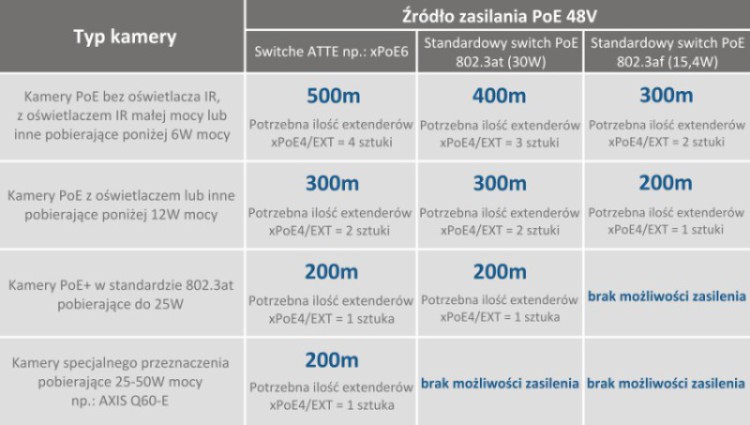

Maksymalne odległości kamery IP PoE od źródła zasilania przy użyciu xPoE4/EXT

Poniższe odległości zostały określone dla standardowego przewodu UTP kat 5e o średnicy / przekroju AWG24 / 0,51 mm / 0,2 mm². Kliknij tabelę, aby ją powiększyć.

Maksymalne odległości kamery IP PoE od źródła zasilania - tabela
