Jakie są różnice w centralach serii Integra a Integra Plus?

Porada widoczna dla konta PREMIUM

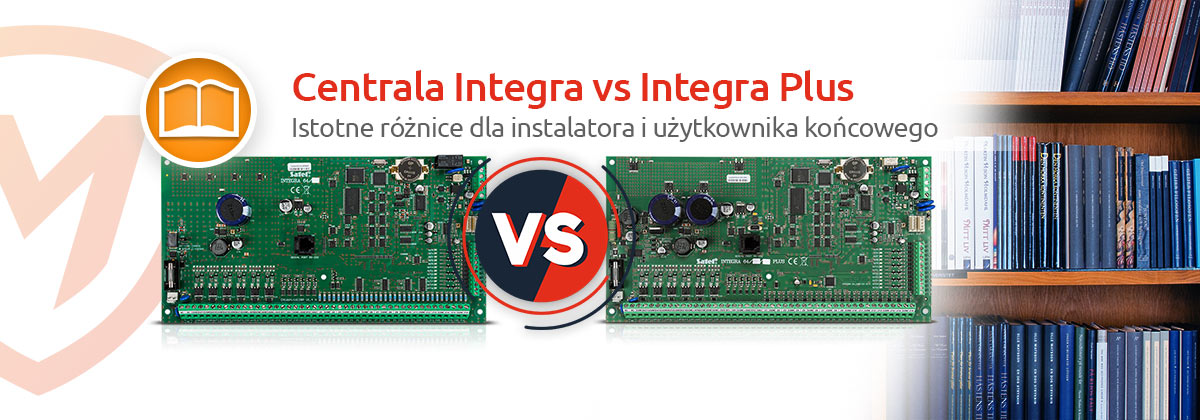

Centrala Integra vs Integra Plus.Istotne różnice dla instalatora i użytkownika końcowego

Kontakt

Centrale serii Integra Plus są dostępne na rynku od kilku dobrych lat. I mają się całkiem dobrze. Cały czas jednak docierają do nas pytania, czym właściwie różnią się one od „zwykłych” central Integra (bez dopisku „Plus”). Większość kojarzy – GRADE 3 wg norm PN-EN 50131. Ale czy tylko to?

Nie tylko. W dalszej części przedstawię kluczowe różnice w obu seriach central, które są ważne dla instalatora i użytkownika końcowego.

Stopień zabezpieczenia wg normy PN-EN50131-1

To prawda, że głównym wyróżnikiem obu rodzin central (Integra oraz Integra Plus) jest stopień zabezpieczenia wg normy PN-EN50131-1. Centrale serii Integra posiadają stopień 2 (grade 2), natomiast centrale serii Integra Plus posiadają stopień 3 (grade 3).pn-en 50131Stopień zabezpieczenia decyduje o wielu kwestiach, m.in. o tym, jak długo system musi pracować na zasilaniu rezerwowym (akumulator), kiedy zabraknie zasilania podstawowego (z sieci elektrycznej). I tak w przypadku stopnia 2 jest to okres 12 godzin, a dla stopnia 3 jest to okres 60 godzin. Widać tutaj znaczną różnicę w wymaganym czasie działania systemu.

Kiedy decydujemy się na użycie centrali (oraz peryferiów, takich jak czujki itp.), która spełnia wymagania stopnia 3? Wtedy, kiedy projektant systemu to określi lub po prostu wtedy, kiedy klient ma taką wolę. Stopień systemu to jednak jedna z wielu różnic, która pociąga za sobą szereg innych udogodnień.

Centrale „Plus” mają podwójny zasilacz

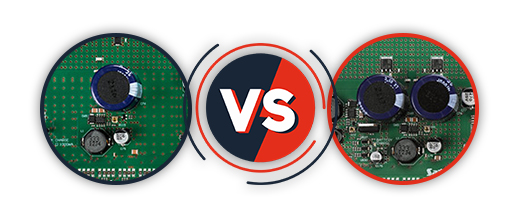

Jeżeli uważnie przyjrzałeś się płycie centrali Integra Plus (np. wersji „64 Plus”), to widać tam dwa duże kondensatory elektrolityczne w obwodzie zasilacza. W zasadzie mamy do czynienia z dwoma blokami zasilacza w ramach jednej płyty:

zasilacz centrali i peryferiów (2A)
zasilacz akumulatora (z odpowiednią diagnostyką) (1.5A)

Zagłębiając się w dokumentację central serii „Plus” można doczytać, że istnieją tam dwa parametry prądowe, które dotyczą obu bloków zasilania. Prąd 2 A dedykowany jest dla płyty i urządzeń, natomiast prąd 1.5 A dedykowany jest do ładowania akumulatora.

W […]
