Jak skonfigurować moduł BasicGSM – krok po kroku
![](https://www.montersi.pl/wsparcie/wp-content/uploads/jak-skonfigurowac-modul-basicgsm-–-krok-po-kroku.jpg)
![Avatar photo](https://www.montersi.pl/wsparcie/wp-content/uploads/2024/03/cropped-darek-zdjecie-wsparcie-150x150.jpg)
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
BasicGSM – to uniwersalny moduł powiadomienia GSM do alarmu. Artykuł w kilku punktach pokaże, jak podłączyć i skonfigurować moduł do poprawnego działania. Z racji uniwersalności produktu, z powodzeniem można go stosować przy centralach takich jak VERSA, INTEGRA oraz centralami innych firm.
Moduł BasicGSM został wycofany z produkcji. Aktualnie produkowany moduł to BasicGSM 2. Pod tym artykułem znajduje się odnośnik do nowego poradnika, który pokazuje jak skonfigurować moduł BasicGSM 2.
Co chcemy osiągnąć
W momencie włączenia alarmu w centrali alarmowej, moduł ma wysłać wiadomość SMS i zadzwonić pod wcześniej zaprogramowany numer telefonu. Dodatkowo, moduł będzie informował wiadomościami SMS o momencie załączenia i wyłączenia czuwania, o alarmach pożarowych a także o awarii zasilania systemu alarmowego.
# Krok 1 – Podłączenie do centrali alarmowej

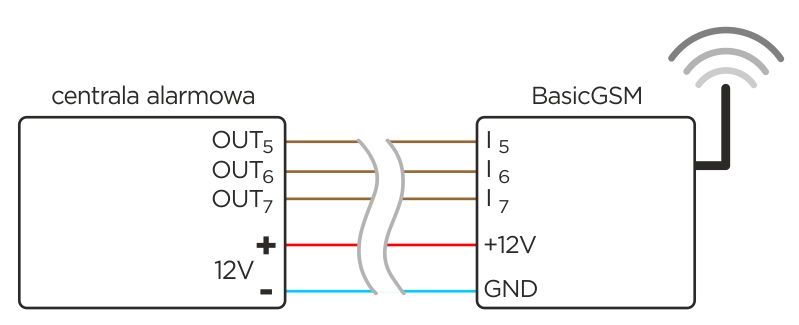

Schemat pokazuje przykład połączenia modułu BasicGSM z centralą alarmową, która ma już odpowiednio zaprogramowane wyjścia (w kolejności: alarm włamaniowy, pożar, czuwanie).
![połączenie basicgsm z centralą](https://www.montersi.pl/wsparcie/wp-content/uploads/centrala-basicgsm.jpg)
Wyjścia centrali w momencie załączenia wystawiają potencjał 0V (masę). Wejścia modułu GSM reagują na podanie (lub zabranie) masy.
Wejścia I7 oraz I8 mogą być sterowane również podaniem napięcia stałego +12V. Ustala się do zworkami, które są zlokalizowane w pobliżu tych wejść.
# Krok 2 – Podłączenie modułu BasicGSM do komputera

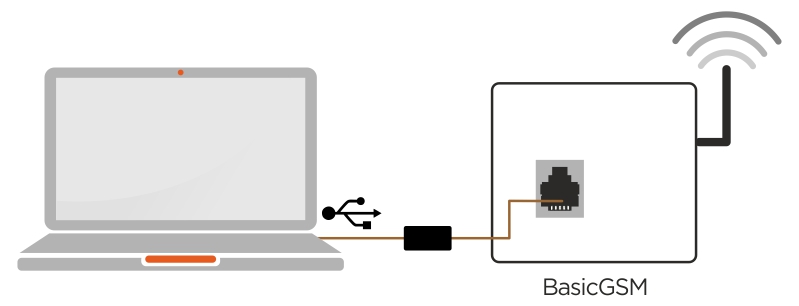

Podłączenie modułu do komputera realizujemy w oparciu o kabel USB-MGSM lub RS232-MGSM. Te dwa kable można stosować zamiennie.
![połączenie komputer-basicgsm](https://www.montersi.pl/wsparcie/wp-content/uploads/polaczenie-komputer-basicgsm.jpg)
# Krok 3 – Pierwsze połączenie z modułem, program Partner GSM
Do […]
