Z całą pewnością wiesz o tym, że właściwie dobrany przewód połączeniowy w systemie wideodomofonu ma kluczowe znaczenie. Przecież wpływa on bezpośrednio na bezawaryjność i skuteczną pracę przez wiele lat użytkowania. To wszystko jest jasne i oczywiste, ale czy jesteś pewien, że zawsze dobierasz właściwy kabel?
Standardowo podczas realizacji systemu wideodomofonu sięgamy po kable niskoprądowe YTDY lub teleinformatyczne UTP – skrętka komputerowa. Jak na razie wszystko jest w porządku i nie powinniśmy zmieniać naszych przyzwyczajeń. Jednak musimy mieć cały czas na uwadze dwa zasadnicze kryteria:
- Po pierwsze, czy kabel będzie pracował na zewnątrz, czy poprowadzimy go wewnątrz budynku?
- Po drugie, jakie urządzenia ze sobą łączymy i jaka jest odległość pomiędzy nimi.
ZACZNIJMY OD PODZIAŁU PRZEWODÓW NA ZEWNĘTRZNE I WEWNĘTRZNE

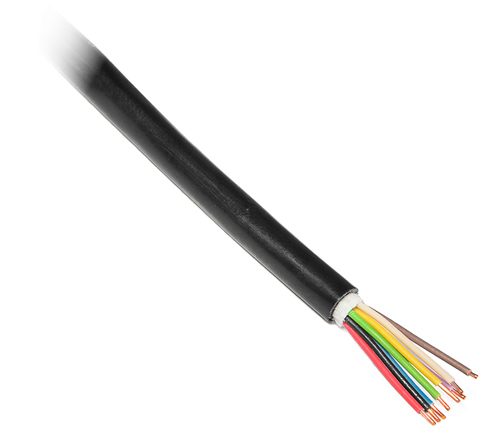

Musimy pamiętać o tym, że kiedy zakopujemy przewód lub prowadzimy go bezpośrednio na zewnątrz jest on narażony na ogromną ilość czynników negatywnych. Do najgorszych z nich można zaliczyć bezpośrednie działanie promieni słonecznych i wilgoć, które błyskawicznie zniszczą „normalny” kabel. Dlatego tak ważne jest aby na zewnątrz stosować przewody żelowane w powłoce z polietylenu (czarne). Dadzą nam one gwarancję, że przewód z biegiem czasu nie straci swoich właściwości i nie będziemy musieli go wymieniać.

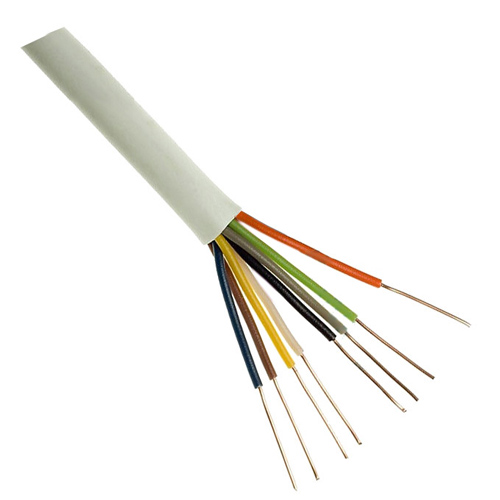

Jeżeli chodzi o kable wewnętrzne, nie musimy wcale przejmować się powłoką. W tych warunkach równie skuteczne okażą się klasyczne kable w białej obudowie, które są tańsze od swoich czarnych odpowiedników.
KRYTERIUM ODLEGŁOŚCI I RODZAJU PODŁĄCZONYCH URZĄDZEŃ

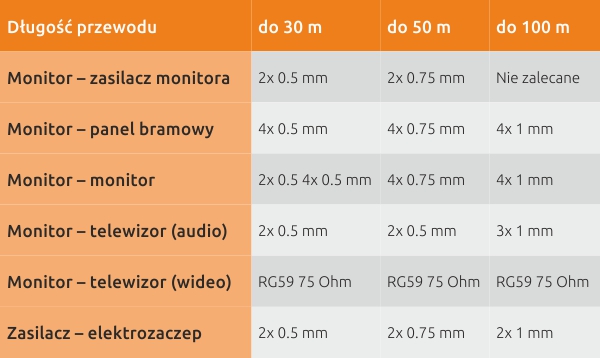

W tym przypadku podział nie jest tak prosty. Mnogość urządzeń sprawia że łatwo się w tym wszystkim pogubić, nie mówiąc już o tym, że musimy wziąć pod uwagę również odległość. Dlatego podstawowy podział zestawiliśmy w tabeli poniżej:
Pamiętajmy również, że dobrym zwyczajem jest stosowanie przewodów z większą ilością żył niż jest to wymagane. Nie trudno wyobrazić sobie sytuacje w której jedna z nich ulega uszkodzeniu. Wtedy wystarczy, że podepniemy zapasową żyłę i system będzie działał prawidłowo.
