Podłączenie i konfiguracja modułu GPRS-T2 z centralą alarmową (cz.2)

Kontynuujemy poradnik dotyczący konfiguracji modułu GPRS-T2. Wiedza zdobyta w pierwszej części artykułu przyda się do opanowania pozostałych zagadnień.
Uwaga! Treść tego artykułu powstała, kiedy w ofercie SATEL nie było jeszcze modułu GPRS-T4. Na dzień dzisiejszy zdecydowanie bardziej polecam stosować moduł GPRS-T4, który poprzez większą ilość wyjść, daje instalatorowi większe możliwości.

 Jak zdalnie sterować czuwaniem alarmu poprzez wysłanie sms?

To jedno z tych zagadnień, które jeszcze budzi wiele emocji wśród użytkowników systemów alarmowych. Z własnego telefonu komórkowego, gdziekolwiek jestem, mogę sterować moim systemem alarmowym. Najciekawsze jest to, że wykonanie takiej funkcji nic nie kosztuje (SMS’y są praktycznie „za darmo”). Konfiguracja modułu GPRS-T2 okaże się banalnie prosta.

Zanim zacznę konfigurację, wytłumaczę zasadę działania wyjścia w module GPRS-T2. Jest to wyjście przekaźnikowe. Styki NO, NO to wyjścia tego przekaźnika. Nie ma tutaj żadnego napięcia, żadnej polaryzacji. Kiedy wyjście przekaźnikowe zostaje załączone, styki NO – NO zostają ze sobą zwarte. Obciążalność wyjścia przekaźnikowego w tym module to 2A / 30V.

Podłączenie modułu GPRS-T2

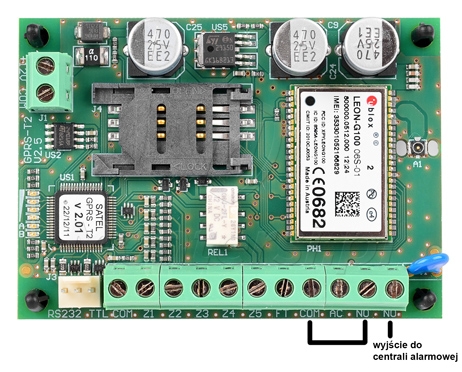

Chcę pokazać możliwość zdalnego sterowania czuwaniem. Przygotuję więc połączenie, które to później umożliwi. Wiemy, że centrale alarmowe najczęściej odnoszą się do potencjału 0 V (masy, złącze COM). Do dowolnego złącza „NO” dostępnego w module GSM podłączam masę (zgodnie ze schematem). Jeśli użyję telefonu i wyślę do modułu SMS o treści np. „System”, to złącza NO-NO zostaną zwarte na 5 sekund (tryb monostabilny) – zgodnie z przedstawionymi ustawieniami.

Co się dzieje dalej? Jedno ze złącz NO w module zostało połączone wcześniej z masą (COM). Kiedy przekaźnik robi zwarcie […]
