Pierwsze uruchomienie BCS Line – poznajemy ConfigTool
Kamil Klich
Specjalista z zakresu systemów VSS. Na co dzień zajmuje się wsparciem technicznym oraz prowadzeniem szkoleń.
Kontakt
Podczas pierwszego uruchomienia systemu monitoringu IP konieczna jest aktywacja wszystkich urządzeń oraz nadanie im prawidłowych adresów IP. Dopiero po wykonaniu tych czynności możemy przejść do konfiguracji rejestratora, następnie dodania do niego kamer IP. Pomocnym narzędziem jest program ConfigTool, który ułatwia wykonanie tych czynności. W tym artykule pokażę jak wykonać to krok po kroku.
Skąd pobrać aplikację CONFIGTOOL?
Aplikacja ConfigTool domyślnie wchodzi w skład programu ToolBox, który oferuje wiele innych aplikacji związanych z monitoringiem wizyjnym. Zestaw narzędzi ToolBox dedykowany jest dla urządzeń BCS Line oraz Dahua. Aby uzyskać dostęp do wszystkich modułów programu, należy założyć darmowe konto. Program można pobrać klikając w poniższy link:
Możliwe jest również pobranie samej aplikacji ConfigTool. Znajduje się ona na serwerze ftp marki BCS. Bezpośredni link do programu znajduje się poniżej:
Dostęp do linków FTP za pośrednictwem obecnych przeglądarek Internetowych może być ograniczony.
W przypadku problemów należy użyć przeglądarki Internet Explorer.
Co potrafi aplikacja ConfigTool?
Głównym zadaniem aplikacji jest odnalezienie w sieci lokalnej urządzeń marki BCS Line oraz Dahua i wyświetlenie ich aktualnych adresów IP. Znając adresację urządzeń, możemy połączyć się z nimi za pomocą przeglądarki Internetowej i przeprowadzić pełną konfigurację. Oprócz tego aplikacja pozwala na wykonanie następujących czynności:
- Inicjalizacja urządzeń
- zmiana adresu IP
- aktualizacja
- podstawowa konfiguracja
- reset hasła
Konfiguracja nowego systemu
Podczas konfiguracji nowego systemu wszystkie podłączone do sieci lokalnej urządzenia nie są zainicjalizowane. Oznacza to, że konieczna jest ich aktywacja, która polega na ustawieniu hasła logowania oraz ewentualnej metody jego odzyskania (podanie adresu e-mail do odzyskania hasła). Dodatkowo wszystkie nowe urządzenia pracują na domyślnym adresie IP 192.168.1.108. Podłączenie do sieci lokalnej kilku urządzeń o tym samym adresie IP powoduje konflikt adresów, który uniemożliwia wykonanie konfiguracji za pomocą przeglądarki Internetowej.
Z pomocą przychodzi aplikacja ConfigTool, która umożliwia zbiorczą inicjalizację nowych urządzeń oraz ustawienie im docelowej adresacji IP. W dalszej części pokażę jak wykonać podstawową konfigurację nowych urządzeń BCS Line zgodnie z poniższymi założeniami:
Założenia
System składa się z następujących urządzeń:
- Rejestrator BCS-NVR04015ME-II
- 4 x kamera BCS-DMIP1501IR-E-V
Sieć docelowa, która umożliwia dostęp do Internetu to 192.168.0.0/24, a zarezerwowane adresy IP dla urządzeń CCTV są z zakresu 192.168.1.200 – 192.168.1.204
Krok 1: WyszukIwanie urządzeń BCS Line w sieci lokalnej
Niezależnie jaką posiadamy aktualnie adresację komputera, program ConfigTool odnajdzie urządzenia podłączone do tej samej sieci. Po uruchomieniu programu wyświetlona zostanie lista wszystkich dostępnych urządzeń. W tym przypadku będzie to rejestrator oraz cztery kamery IP, czyli łącznie 5 urządzeń.

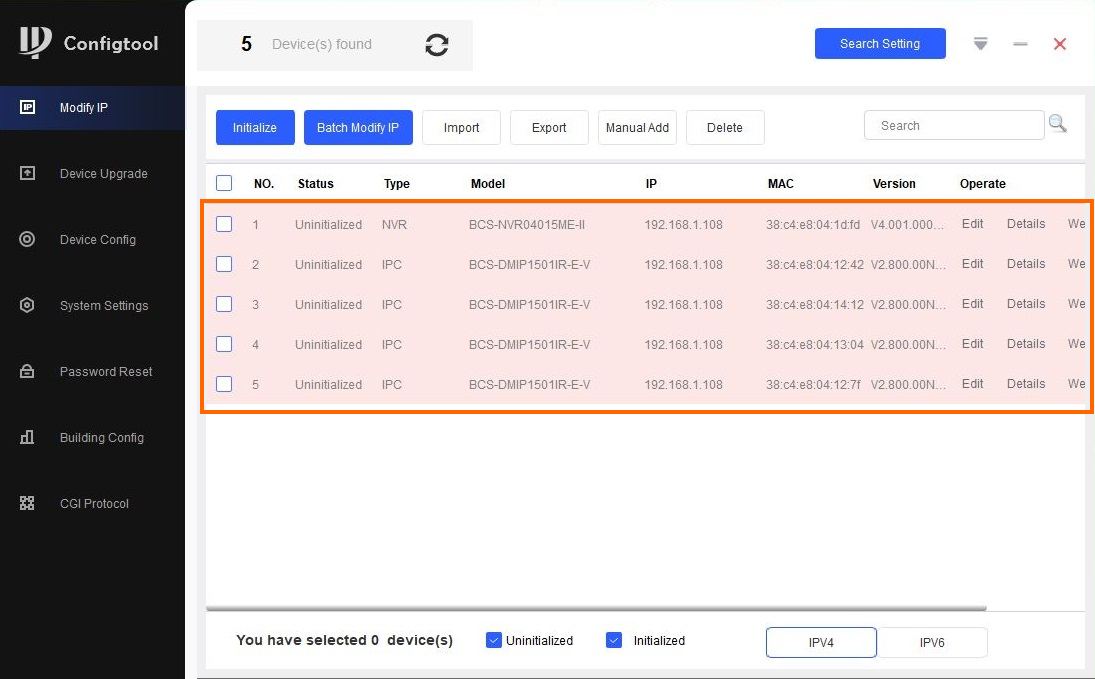

Rys. 1 Lista dostępnych urządzeń BCS Line
Odnalezione w sieci lokalnej urządzenia posiadają ten sam domyślny adres IP (192.168.1.108), dlatego zostały podświetlone kolorem czerwonym. Symbolizuje on konflikt adresów IP. W kolumnie „status” wszystkie urządzenia są oznaczone „Uninitialized”, czyli „nie zainicjalizowane”. Kolejnym krokiem jest więc ich inicjalizacja, czyli aktywacja.
Krok 2: Inicjalizacja urządzeń
W tym kroku wszystkie urządzenia zostaną jednocześnie aktywowane. Niestety ta procedura wymaga pracy komputera oraz inicjalizowanych urządzeń w tym samym segmencie sieci lokalnej. W omawianym przypadku komputer pracuje w sieci 192.168.0.0/24 (docelowa sieć z dostępem do Internetu). Kamery oraz rejestrator posiadają domyślny adres IP w sieci 192.168.1.0/24. Konieczna jest więc tymczasowa zmiana adresu IP komputera na taki, który znajduje się w tym samym segmencie sieci, co domyślny adres IP nowych urządzeń (np. 192.168.1.100).
Po prawidłowym ustawieniu adresu IP komputera możemy rozpocząć inicjalizację. Zaznaczamy wszystkie dostępne urządzenia, następnie klikamy „Initialize”. Teraz podajemy nowe hasło oraz adres mailowy.

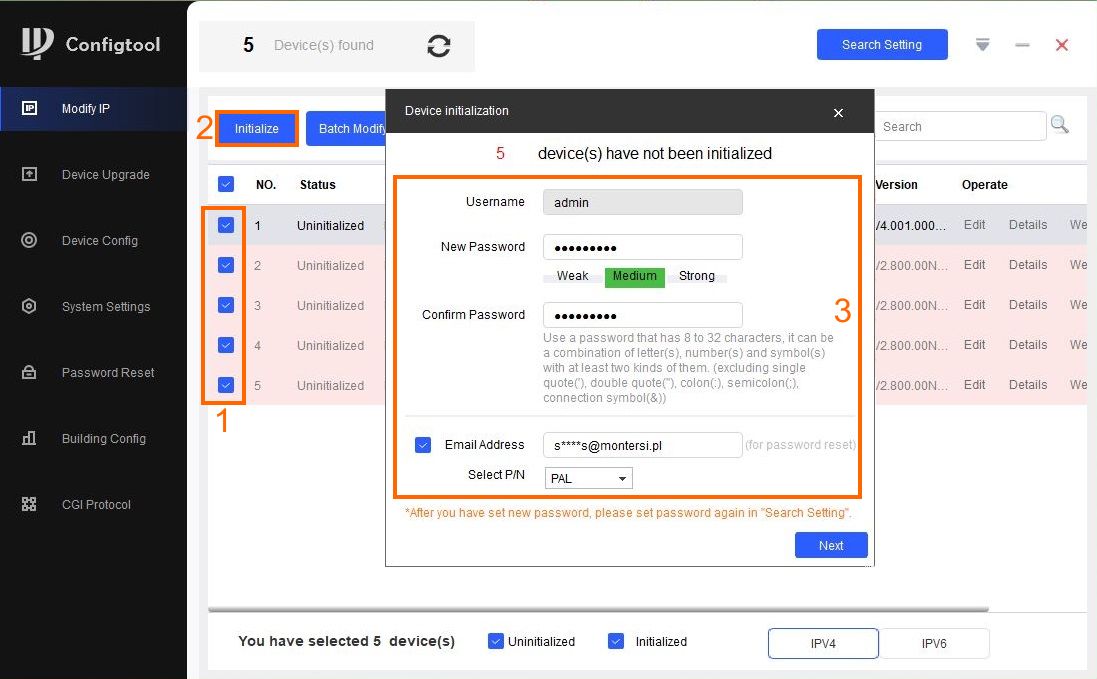

Rys. 2 Utworzenie hasła administratora oraz podanie adresu email do resetu hasła
W kolejnym oknie (Rys. 3) mamy możliwość włączenia połączenia zdalnego P2P (Easy4IP) oraz automatyczną aktualizację oprogramowania. Zaznaczamy interesujące nas opcje i przechodzimy do kolejnego okna.

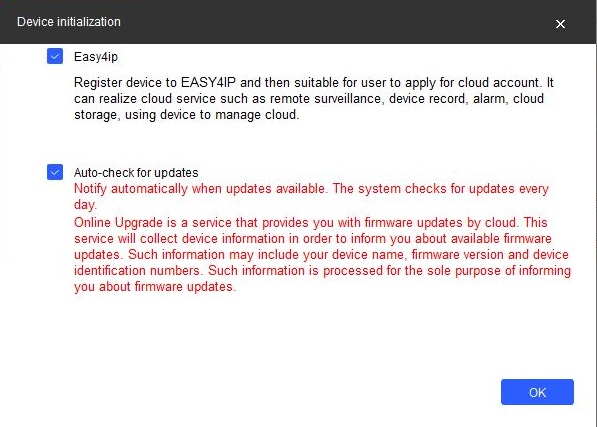

Rys. 3 Włączenie połączenia zdalnego oraz automatyczną aktualizację urządzeń.
Po kliknięciu przycisk OK procedura inicjalizacji zostanie rozpoczęta, a wszystkie wybrane urządzenia po kolei będą aktywowane. Jeśli wszystko przebiegło prawidłowo, to w kolejnym oknie otrzymamy podsumowanie zawierające listę aktywowanych urządzeń (Rys. 4).

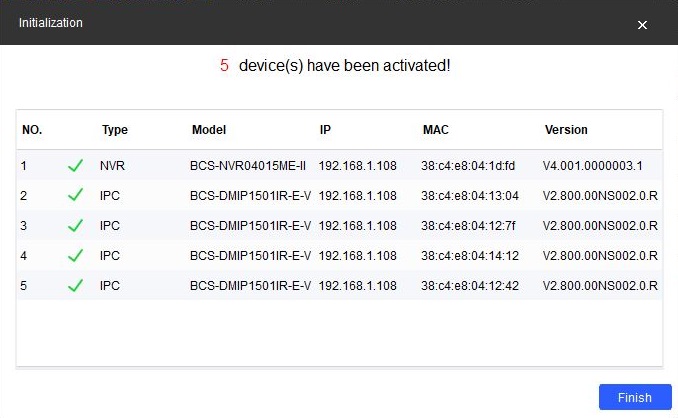

Rys. 4 Podsumowanie procesu inicjalizacji
KROK 3. adresacja urządzeń
Prawidłowo zainicjalizowane urządzenia posiadają już ustawione hasło logowania. Konieczne jest więc wprowadzenie go w ConfigTool, aby program mógł zalogować się do urządzeń. W prawym górnym rogu programu klikamy „Search Setting”, następnie wprowadzamy hasło, które ustawiliśmy w poprzednim kroku.

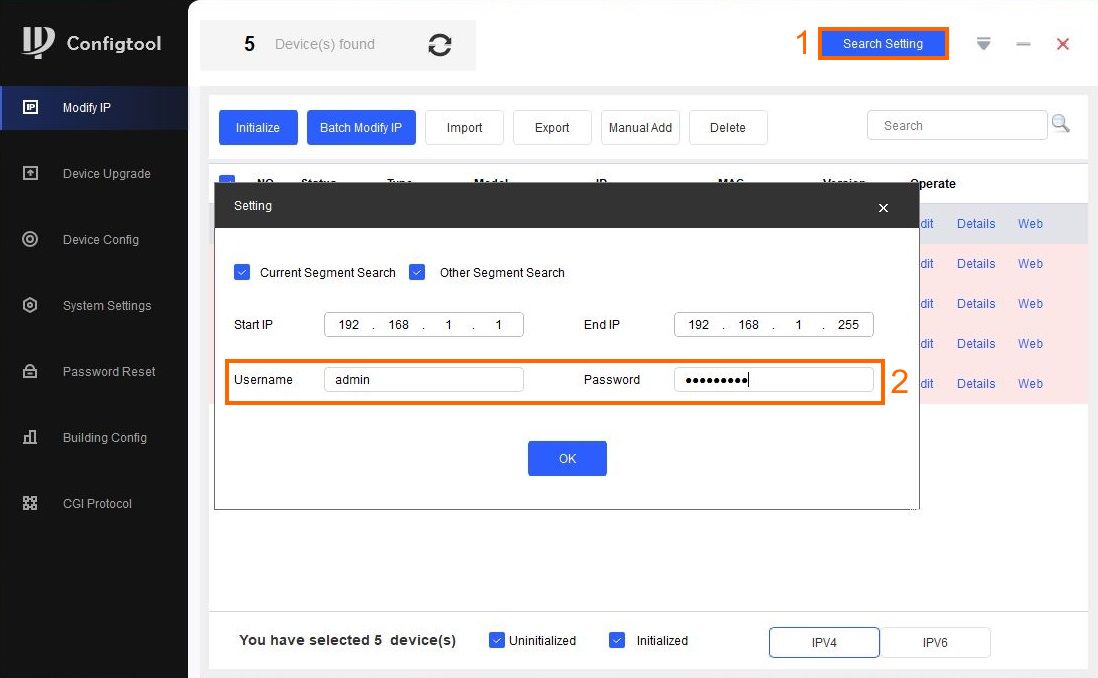

Rys. 5 Wprowadzenie aktualnego hasła do programu ConfigTool
Od tej pory program posiada aktualne dane logowania i możliwa jest konfiguracja wszystkich aktywnych urządzeń. Zgodnie z założeniami chcemy, aby urządzenia pracowały w docelowej sieci 192.168.0.0/24. Przewidziany zakres adresów IP dla urządzeń CCTV to 192.168.0.200 – 192.168.0.204. Zaznaczamy wszystkie urządzenia (Rys. 6), następnie klikamy „Batch Modify IP”. W kolejnym oknie podajemy adres IP dla pierwszego urządzenia. W naszym przypadku jest to 192.168.0.200. Pozostałe urządzenia otrzymają kolejne adresy IP tj. 192.168.0.201, 192.168.0.202, 192.168.0.203, 192.168.0.204.

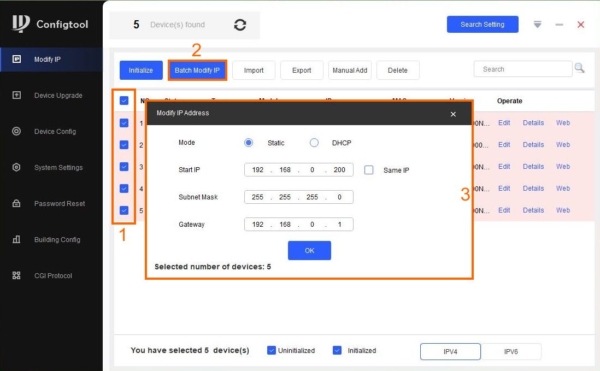

Rys. 6 Adresacja urządzeń w programie ConfigTool
Adresacja urządzeń odbywa się w kolejności zgodnej z listą wyświetloną w programie ConfigTool. Jeśli chcemy, aby pierwszy adres został przypisany do rejestratora, to musi on znajdować się na początku listy. Pomocne jest sortowanie na podstawie typu urządzenia.
Po zatwierdzeniu adresacji program nada im kolejno wybrane adresy IP. Prawidłowo zaadresowane urządzenia zostaną oznaczone na liście urządzeń (Rys. 7).

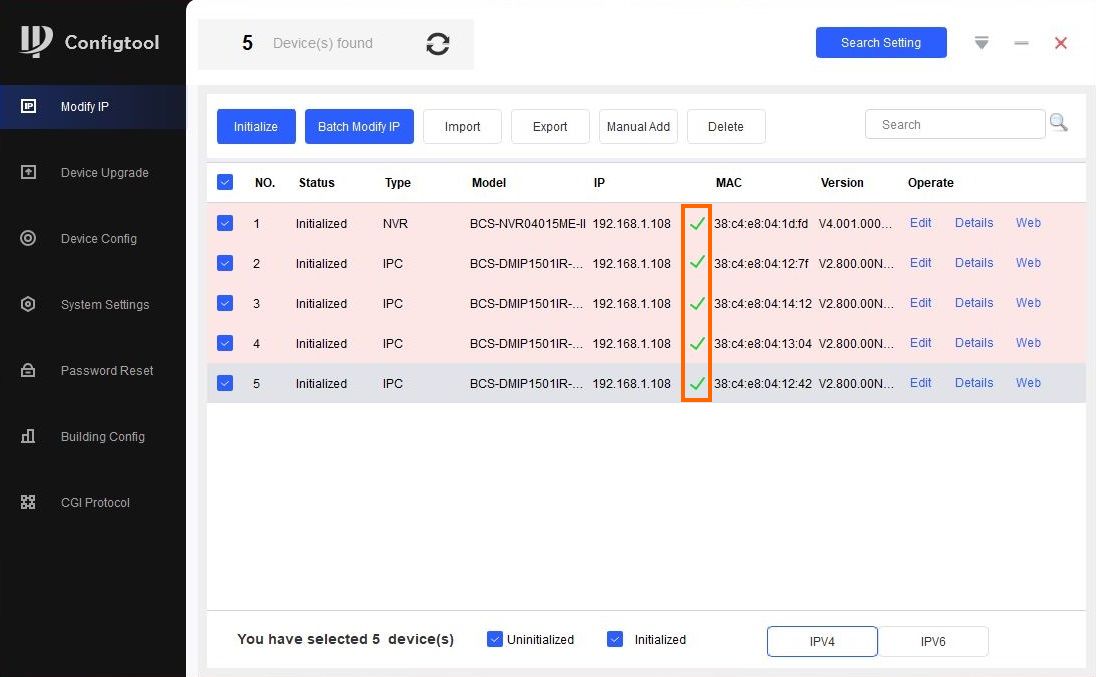

Rys. 7 Potwierdzenie wykonania procedury adresacji urządzeń
Ostatnim krokiem jest odświeżenie listy urządzeń, aby zobaczyć ich aktualne adresy IP (Rys. 8). Mając już prawidłowo zainicjalizowane oraz zaadresowane urządzenia możemy przejść do docelowej konfiguracji rejestratora.
