Tradycyjnie zajmiemy się sprawami technicznymi, natomiast filozofię stosowania pilotów i ich zasadność odkładamy na dalszy plan. Jak to jest z tymi pilotami? W momencie pisania artykułu (listopad 2018) mamy dostępne następujące warianty:
Wariant 1:
Centrale Perfecta 16-WRL i Perfecta 32-WRL mają wbudowany sterownik radiowy i w ramach obsługi pilotów współpracują tylko z pilotami MPT-350 (+ czujki, manipulatory bezprzewodowe, ale to inny wątek).
Wariant 2:
Centrale Perfecta 16 i Perfecta 32 (a więc nie „WRL”) obsługują ekspander INT-RX-S, a ten z kolei obsługuje piloty 433 MHz od Satel (tj. P-2, P-4, T-1, T-2, T-4, MPT-300, MPT-350). Dodanie takiego ekspandera umożliwia obsługę tylko pilotów (nie ma możliwości logowania np. czujek alarmowych czy manipulatora bezprzewodowego).
Wariant 3:
Każda centrala Perfecta („WRL” i „nie WRL”) posiada wejścia, a do wejść można podłączyć dowolny uniwersalny sterownik radiowy. Nie jest to powszechne rozwiązanie, raczej ostateczność.
Aktualizacja – 6 marca 2023
W ofercie pojawiła się nowa centrala – PERFECTA 64 M. Można podłączyć do niej jedno z trzech rozwiązań: moduł INT-RX-S, moduł PERFECTA-RF lub moduł kontrolera ABAX2.
I teraz, zanim przejdziemy do omawiania konfiguracji, należy się kilka słów wyjaśnienia powyższych wariantów.
Początkowo Perfecta (nie WRL) nie obsługiwała ekspandera pilotów INT-RX-S. Informacja o wprowadzeniu takiej możliwości miała miejsce dnia 17 września 2018, kiedy to Satel opublikował taki wpis. W związku z tym, pojawiło się nowe oprogramowanie do central Perfecta (firmware), które zostało oznaczone jako: PERFECTA Firmware 1.02 z dnia 11 września 2018. Każdy, kto kupił centralę Perfecta ze starszym softem, może we własnym zakresie zaktualizować jej oprogramowanie (lokalnie lub zdalnie, czyli przez „UpServ”).
Jak wygląda konfiguracja? Rozpatrujemy to wg pierwszego wariantu, przy czym konfiguracja dla drugiego wariantu jest taka sama.

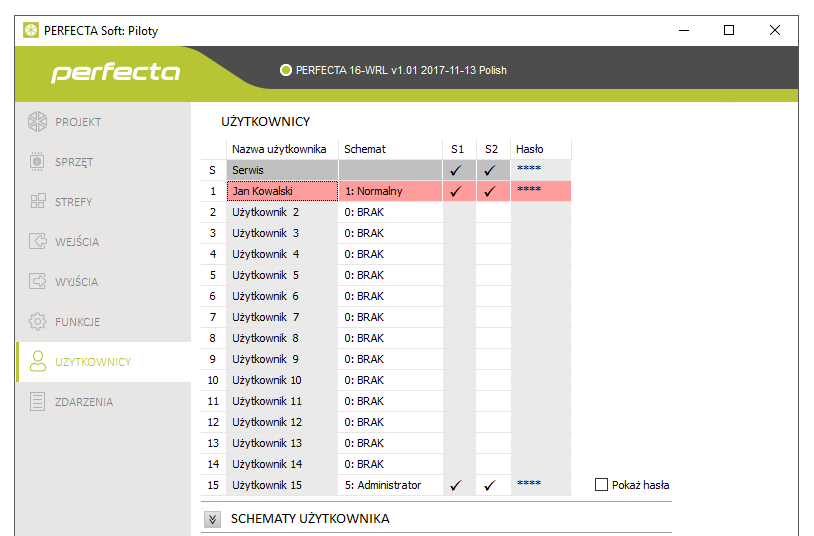

Krok 1: Zanim dodamy pilota, tworzymy użytkownika w systemie
W programie PERFECTA Soft należy przejść do […]
