Perfecta IP – jak skonfigurować moduł ethernet?

Porada widoczna dla konta STANDARD

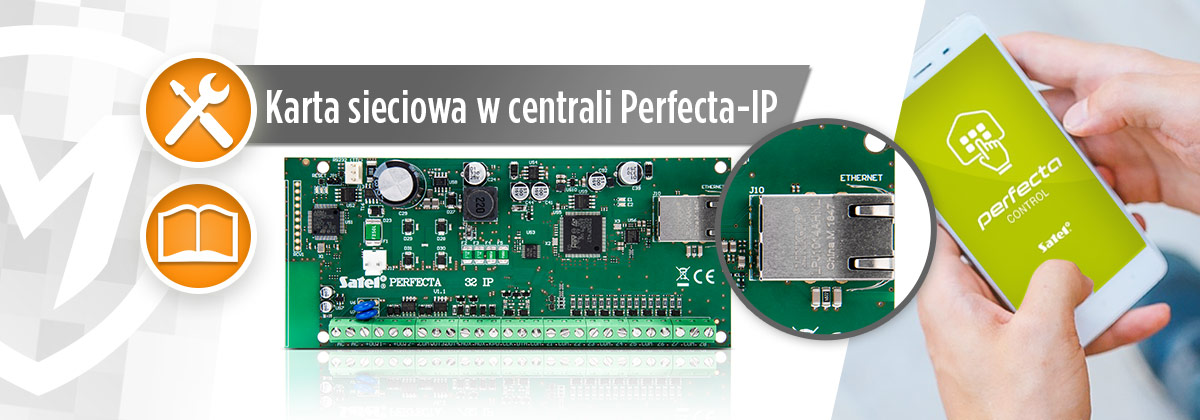

Karta sieciowa w centrali Perfecta IP

Kontakt

W dniu 5 października 2020 w ofercie SATEL pojawiły się dwie nowe centrale: PERFECTA-IP 32 oraz PERFECTA-IP 32-WRL. Tym razem – jak łatwo można wywnioskować – centrale są wyposażone w przewodową kartę sieciową (ze złączem RJ-45).
Uwaga!
Wspomniane centrale na pokładzie nie posiadają modułu GSM/GPRS. Należy to uwzględnić przy doborze elementów systemu alarmowego.
Tradycyjnie, krok po kroku pokażę, jak skonfigurować centralę Perfecta-IP do zdalnej pracy.

Krok 1: Przygotowanie centrali Perfecta -IP – dostarczamy internet

Analogicznie jak w przypadku modułu ETHM-1 Plus, tak i tutaj nie musimy posiadać publicznego adresu IP. Nie jest również konieczne ustawienie przekierowania portów na routerze, ponieważ skorzystamy z możliwości łączenia się przez tzw. „serwer SATEL”.

Sprawa jest prosta – wystarczy podłączyć przewód sieciowy z dostępem do internetu.

Krok 2: Konfiguracja modułu LAN w centrali Perfecta-IP

Konfiguracja modułu LAN sprowadza się do jednej z dwóch opcji:

zaznaczamy „Uzyskaj adres IP automatycznie (DHCP) + DNS
ustalamy ręcznie adres IP, maskę, bramę oraz adres serwera DNS

Pierwsza opcja wymaga od nas zaznaczenia tylko dwóch checkbox’ów. Resztę załatwia router, który najpewniej jest wyposażony w tzw. serwer DHCP.
Upraszczając: moduł ethernetowy w centrali Perfecta automatycznie otrzyma z routera wszelkie niezbędne parametry sieciowe.
Na poniższym zrzucie widać to ustawienie:

perfecta ip ethernet
Rys.1. W centrali możemy włączyć DHCP dla modułu ethernetowego.

Kolejnym krokiem jest włączenie opcji komunikacyjnych, które pozwolą na realizację zdalnego dostępu do centrali.

Krok 3: Włączamy opcje komunikacyjne – serwer Satel

Należy włączyć odpowiednie opcje w zakładce [Funkcje -> Komunikacja]. Kwestia dostępu przez program dla instalatora [Perfecta Soft] oraz przez aplikację dla użytkownika [Perfecta Control] może być ustalona niezależnie. Poniższy zrzut:

perfecta ip komunikacja

Porada widoczna dla konta STANDARD
