Od 6 marca 2023 roku dostępna jest centrala PERFECTA 64 M. To produkt, który domyślnie nie jest wyposażony w żaden system bezprzewodowy, ale daje możliwość rozbudowy o takie rozwiązanie. To instalator decyduje, jaką drogę radiową wybierze, a ma do wyboru następujące warianty:
moduł PERFECTA-RF (433 MHz),
moduł INT-RX-S (433 MHz, ale obsługujący tylko piloty),
moduł ACU-220 lub ACU-280 (868 MHz, system ABAX 2).
W tym miejscu należy zwrócić uwagę na bardzo ważną kwestię.
Pamiętaj:
Tylko jedno z powyższych rozwiązań może być wykorzystane w systemie PERFECTA 64 M. Innymi słowy: nie można ich łączyć w ramach jednego systemu.
Zacznijmy od najprostszego wariantu, czyli od modułu INT-RX-S.
Opcja 1: Zastosowanie modułu INT-RX-S
Moduł należy podłączyć do magistrali w centrali alarmowej, czyli do złącz CLK, DTA. Adres trzeba ustawić na wartość 7 (czyli przełączniki 1, 2, 3 na wartość ON). Po podłączeniu należy standardowo wykonać tzw. identyfikację urządzeń. Ten ekspander obsługi pilotów (INT-RX-S) podłączony do centrali PERFECTA 64 M obsługuje do 62 pilotów o symbolach: MPT-350, T-1, T-2 oraz T-4. Taka liczba pilotów wynika z faktu, że centrala może obsłużyć właśnie tylu użytkowników. Każdy może mieć więc jednego pilota (oprócz serwisanta).
INT-RX-S to moduł, który współpracuje również z innymi centralami Perfecta (bez „WRL”) oraz z centralami serii Integra i Versa. Działa na częstotliwości 433 MHz.
Uwaga!
Moduł odbiera sygnał tylko z pilotów. Nie ma możliwości współpracy z czujkami, sygnalizatorami, manipulatorami czy innymi modułami. Aby takową zapewnić, należy zastosować moduł PERFECTA-RF.
Opcja 2: Zastosowanie modułu PERFECTA-RF

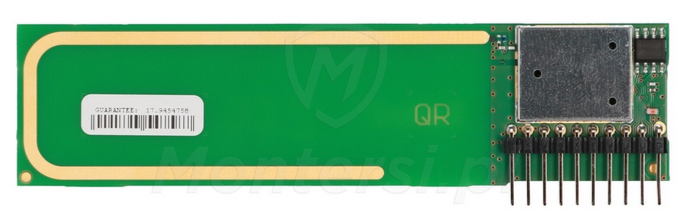

Rys. 2. Moduł PERFECTA-RF przeznaczony do współpracy z centralą PERFECTA […]
