ONVIF- protokół integracyjny bez tajemnic

Porada widoczna dla konta PREMIUM
ONVIF- protokół integracyjny
narzędzia Wiha

Powiązane tagi

Kontakt

Decydując się na system CCTV zbudowany w oparciu o urządzenia różnych producentów musimy zdawać sobie sprawę, że komunikacja między nimi odbywać się będzie poprzez protokół integracyjny ONVIF.
ONVIF ma na celu ujednolicenie standardów sieciowych stosowanych do przesyłania obrazu oraz danych w urządzeniach CCTV IP. Umożliwia tworzenie systemów złożonych z urządzeń różnych producentów.
Z definicji wszystko wygląda pięknie ale w rzeczywistości takie połączenie wymaga od nas Instalatorów trochę więcej pracy oraz cierpliwości. Ale zacznijmy od początku…

Możliwości

ONVIF zapewnia nam transmisję obrazu oraz dźwięku z kamery IP do rejestratora sieciowego. W najnowszej wersji protokołu mamy możliwość przesłania strumienia skompresowanego zarówno w H.264 AVC jak i H.265 HEVC. Wraz ze strumieniem przesyłane są metadane umożliwiające realizację następujących funkcji:

Zdalna konfiguracja podstawowych parametrów kamery
Sterowanie kamerami PTZ oraz MOTOZOOM
Obsługa wejść/wyjść alarmowych
Detekcja ruchu

Opisane wyżej możliwości dotyczą Profilu S, który bezpośrednio związany jest z tworzeniem systemu CCTV IP, czyli połączeniem kamera-rejestrator.

Połączenie urządzeń

Wybierając protokół Onvif, komunikacja między urządzeniami odbywa się przy użyciu dwóch portów TCP/IP:

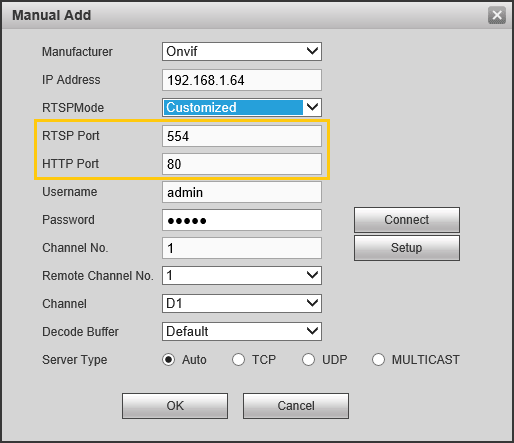

Połaczenie urzadzen

Port RTSP (domyślnie 554) – służy do transmisji obrazu oraz dźwięku z kamery. Wykorzystuje on protokół RTSP
(Real Time Streaming Protocol).
Port HTTP (domyślnie 80) – służy do nawiązania połączenia z urządzeniem oraz odczytania jego konfiguracji.

Sposób dodawania kamer różni się w zależności od producenta rejestratora. Nie zawsze jesteśmy proszeni o podanie portu RTSP – Numer portu często odczytywany jest automatycznie z konfiguracji samej kamery.



Zdalna konfiguracja parametrów Strumienia

Konfiguracja parametrówWiększość z nas przyzwyczajona jest do konfiguracji całego systemu CCTV z poziomu […]
