Nowa rodzina siłowników Nice HI-SPEED
Tomasz Tarnówka
Specjalista z zakresu systemów automatyki do bram. Prowadzi szkolenia tematyczne. Na co dzień zajmuje się sprzedażą oraz wsparciem technicznym. Hobbistycznie muzyk - saksofonista :)
Kontakt
Zobacz również
„Inne niż wszystkie, Szybsze niż kiedykolwiek” – to hasło promujące nową rodzinę siłowników firmy Nice, noszącą przydomek HI-SPEED. W tym artykule opiszę, na co zwrócić szczególną uwagę stosując nowe, bardzo szybkie napędy.
ZASTOSOWANIE Siłowników Hi-Speed
W przeszłości, słowa padające z ust klienta „chcę mieć szybki napęd” niejednokrotnie wprawiały w zakłopotanie – gdzie szukać odpowiedniego urządzenia? Wygląda na to, że sierpień 2015 roku zapoczątkował przełom w tej dziedzinie. Firma Nice wprowadzając na rynek super szybkie napędy HI-SPEED zażegnała wszelkie problemy z poszukiwaniem odpowiedniego rozwiązania.
Zapotrzebowanie na ten asortyment z pewnością odkryją wszelkie obiekty przemysłowe oraz jednostki państwowe takie jak Straż Pożarna czy Policja. Również dla klienta detalicznego oznacza to zwiększenie komfortu użytkowania, szczególnie w miejscach gdzie wjazd na posesję graniczy z drogą o wzmożonym ruchu, wtedy faktycznie, każda sekunda do otwarcia bramy jest bardzo cenna.
Najważniejsze zmiany siłowników Nice
W ofercie HI-SPEED znajdziemy napędy do bram skrzydłowych oraz przesuwnych.
W przypadku napędów skrzydłowych „podrasowane” zostały modele WINGO3524 HS, TOONA 5HS, TOONA6HS, HYKE HS, M-FAB HS natomiast, z rodziny automatyki, napędów do bram przesuwnych ROBUS 250HS, ROBUS 500HS, RUN 400HS, RUN 1200HS.

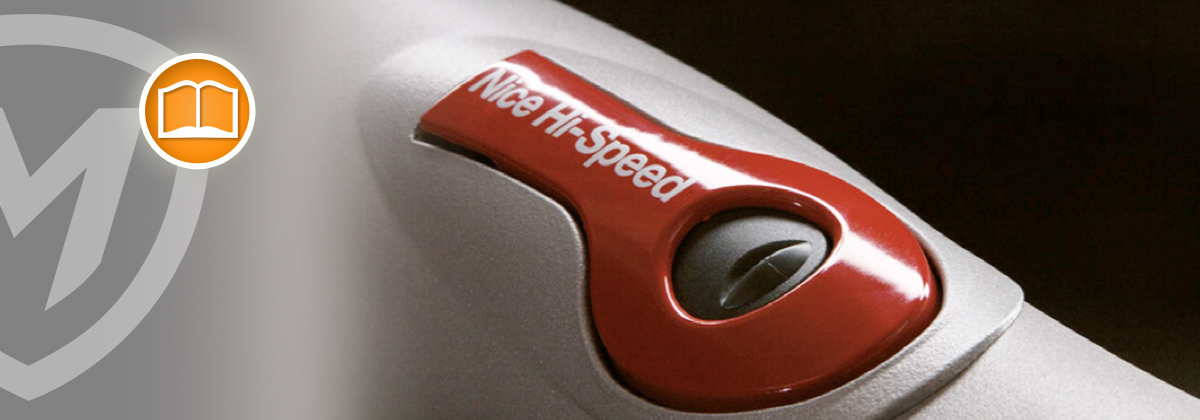

W stosunku do podstawowych „wolniejszych” odmian tych napędów zaszły jedynie drobne zmiany konstrukcyjne i elektroniczne, ale pozwalające na zwiększenie prędkości nawet o 60% (z wykluczeniem faz zwalniania), co w przypadku siłownika ROBUS500 HS daje nam wynik przesuwu bramy na poziomie 44cm/s. Łatwo obliczyć, że otworzenie bramy o świetle 4 m zajmie około 10 sekund – wynik imponujący! Dodam jeszcze, że techniczne zasady montażu nowej rodziny napędów pozostają bez zmian. Model HI-SPEED najszybciej poznamy po malowanej epoksydowo na czerwono klapce wysprzęglania z umieszczonym logiem „firmowego tuningu”.
WINGO3524 HS

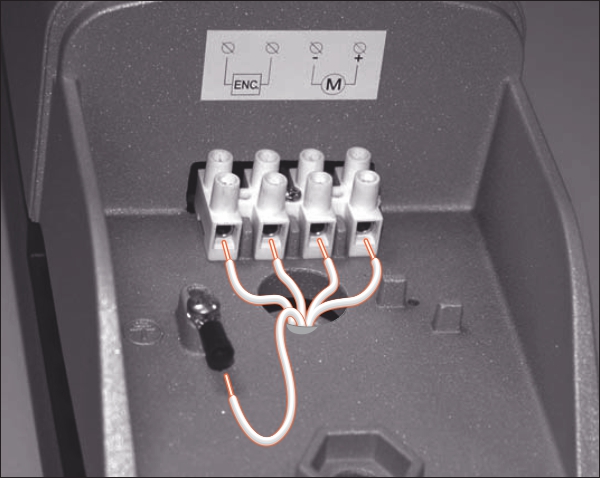

O ile w przypadku siłowników HYKE, METRO24V i TOONA24V, zastosowanie centrali MC824H z wejściami enkoderów było rzeczą oczywistą, o tyle użycie tej elektroniki w WINGO3524 HS jest nowością. O czym należy pamiętać przy takim rozwiązaniu technologicznym? O tym, że do siłownika musimy użyć przewodu co najmniej 5-cio żyłowego!
BEZPIECZEŃSTWO UŻYTKOWANIA AUtomatyki bramowej

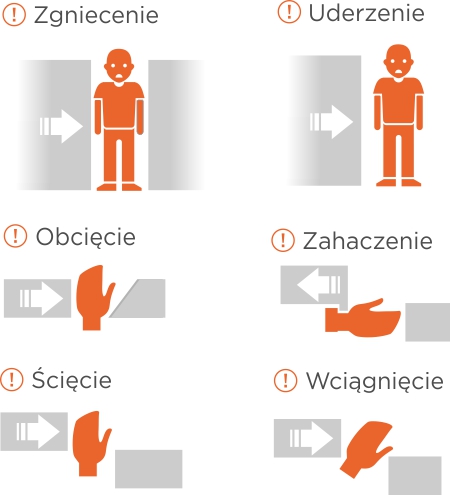

Nie byłbym sobą, gdy w artykule nie pojawiła się nutka grozy. Szybka praca automatycznej bramy idzie w parze ze zmniejszeniem bezpieczeństwa użytkowania. Poniżej możecie zobaczyć jakie są przykłady zagrożeń dla użytkownika automatycznej bram przesuwnej w aspekcie Dyrektywy Maszynowej.
Idąc trochę dalej warto poznać wzór na energię kinetyczną bramy, który wygląda następująco:
Ec=1/2 (m x V2)
Gdzie:
Ec – energia kinetyczna
m – masa bramy
V – prędkość
Wniosek? Energia kinetyczna bramy w przypadku siłowników HI-SPEED wzrośnie praktycznie czterokrotnie w porównaniu do wolniejszych odmian! Ryzyko pomogą ograniczyć prawidłowo rozmieszczone linie fotokomórek, oraz listwy rezystancyjne. Polecam zapoznanie się z normami PN-EN13241-1, PN-EN12453 i PN-EN12455, w których znajdziecie informacje na temat zasad bezpieczeństwa dla automatyki bram.
PODSUMOWANIE – siłowniki Nice HI-SPEED
Siłowniki Nice HI-SPEED, to świetna propozycja szybkich napędów, których nie znajdziecie w żadnej innej firmie produkującej siłowniki do bram. Rozważny montaż oparty o wspomniane zasady bezpieczeństwa zadowoli najbardziej wymagającego klienta!
Powiązane produkty
RUN1200HS Siłownik do bram przesuwnych 1200kg, Hi-Speed
- Intensywność pracy: 60 cykli/h
- Maksymalny ciężar bramy: 1200 kg
- Nominalny moment obrotowy: 790 Nm
- Prędkość bramy: 0.37 m/s
- Zasilanie centrali: 230 V
- Zasilanie siłownika: 24 V
RUN400HS Siłownik do bram przesuwnych 400kg, Hi Speed
- Intensywność pracy: 60 cykli/h
- Maksymalny ciężar bramy: 400 kg
- Nominalny moment obrotowy: 409 Nm
- Prędkość bramy: 0.67 m/s
- Zasilanie centrali: 230 V
- Zasilanie siłownika: 24 V
RB500HS Siłownik do bram przesuwnych 8m/500kg, Hi Speed
- Intensywność pracy: 20 cykli/h
- Maksymalny ciężar bramy: 500 kg
- Nominalny moment obrotowy: 360 Nm
- Prędkość bramy: 0.44 m/s
- Zasilanie centrali: 230 V
- Zasilanie siłownika: 24 V
RB250HS Siłownik do bram przesuwnych 8m/250kg, Hi Speed
- Intensywność pracy: 50 cykli/h
- Maksymalny ciężar bramy: 250 kg
- Nominalny moment obrotowy: 310 Nm
- Prędkość bramy: 0.4 m/s
- Zasilanie centrali: 230 V
- Zasilanie siłownika: 24 V
HK7224HS Siłownik do bramy skrzydłowej 3m/270kg, Hi Speed
- Intensywność pracy: 40 cykli/h
- Na słupki: Szerokie
- Maksymalny ciężar skrzydła: 270 kg
- Moment obrotowy: 500 Nm
- Prędkość: 2 obr/min
- Zasilanie siłownika: 24 V
- Pobierana moc: 140 We
HK7024HS Siłownik do bramy skrzydłowej 3m/270kg, Hi Speed
- Intensywność pracy: 40 cykli/h
- Na słupki: Szerokie
- Maksymalny ciężar skrzydła: 270 kg
- Moment obrotowy: 500 Nm
- Prędkość: 2 obr/min
- Zasilanie centrali: 230 V
- Zasilanie siłownika: 24 V
TO6024HS Siłownik do bram skrzydłowych 6m/450kg, Hi Speed
- Intensywność pracy: 41 cykli/h
- Na słupki: Szerokie
- Maksymalny ciężar skrzydła: 450 kg
- Siła uciągu: 2200 N
- Prędkość: 0.016 m/s
- Zasilanie siłownika: 24 V
TO5024HS Siłownik do bram skrzydłowych 5m/400kg, Hi Speed
- Intensywność pracy: 95 cykli/h
- Na słupki: Szerokie
- Maksymalny ciężar skrzydła: 400 kg
- Siła uciągu: 1800 N
- Prędkość: 0.025 m/s
- Zasilanie siłownika: 24 V
WG3524HS Siłownik do bram skrzydłowych 3m/200kg, Hi Speed
- Intensywność pracy: 30 cykli/h
- Na słupki: Murowane
- Maksymalny ciężar skrzydła: 200 kg
- Siła uciągu: 1500 N
- Prędkość: 0.04 m/s
- Zasilanie siłownika: 24 V
ME3024HS Siłownik do bramy skrzydłowej 3m/300kg, Hi Speed
- Intensywność pracy: 80 cykli/h
- Maksymalny ciężar skrzydła: 300 kg
- Prędkość: 2.6 obr/min
- Zasilanie siłownika: 24 Vce
