Moduł przekaźnikowy AWZ510 – jak to jest zrobione?
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Wracamy do tematu przekaźników a dokładniej – modułów przekaźnikowych. Dzisiaj na warsztat zabieramy popularny model – AWZ510. Zajmiemy się jego charakterystyką oraz ustalimy, w jakiej sytuacji należy użyć taki moduł przekaźnikowy.
Kiedy stosować moduł przekaźnikowy?
Na przykład w sytuacji, w której chcemy sterować bramą wjazdową/garażową lub np. oświetleniem przed garażem. Cechą wspólną obu przykładów jest to, że pracują one na innym napięciu niż instalacja alarmowa. Automatyce bramowej najczęściej towarzyszy napięcie 24 V, natomiast oświetlenie to najczęściej tradycyjna instalacja elektryczna – 230 V. Instalacje alarmowe zazwyczaj pracują na przy napięciu 12 V.
Kiedy widzimy taki rozrzut wartości tych napięć, to jest to odpowiedni moment, aby sięgnąć po przekaźnik. Nie możemy przecież podłączyć obwodu 230 V bezpośrednio do centrali alarmowej np. Integra, bo ta by się po prostu uszkodziła. Stąd konieczność odseparowania tych napięć, a do tego celu służy właśnie… przekaźnik.

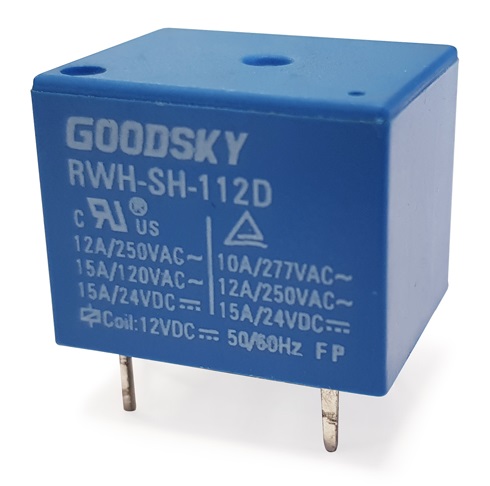

Przekaźnik jako element elektroniczny może jednak nie być wygodnym rozwiązaniem dla instalatora elektronicznych systemów zabezpieczeń. Wynika to m.in. z konieczności lutowania przewodów do wyprowadzeń przekaźnika, zabezpieczenia tych połączeń, konieczności dołożenia diody prostowniczej i pamiętaniu o jej prawidłowej polaryzacji. Dlatego w celu m.in. przyśpieszenia pracy, producenci przygotowali gotowe moduły przekaźnikowe, czyli najczęściej płytki, na których znajduje się przekaźnik, dioda i złącza śrubowe do podłączenia przewodów.
Uwaga!
Alternatywnie, w przypadku niektórych obwodów elektrycznych, przekaźnik steruje kolejnym elementem wykonawczym którym jest stycznik (potrafiący przełączać większe prądy i napięcia).
Moduł AWZ510 (PU-1) – charakterystyka, opis
Jeden z najpopularniejszych modułów przekaźnikowych. Mały, prosty w użyciu, do sterowania np. bramą wjazdową.

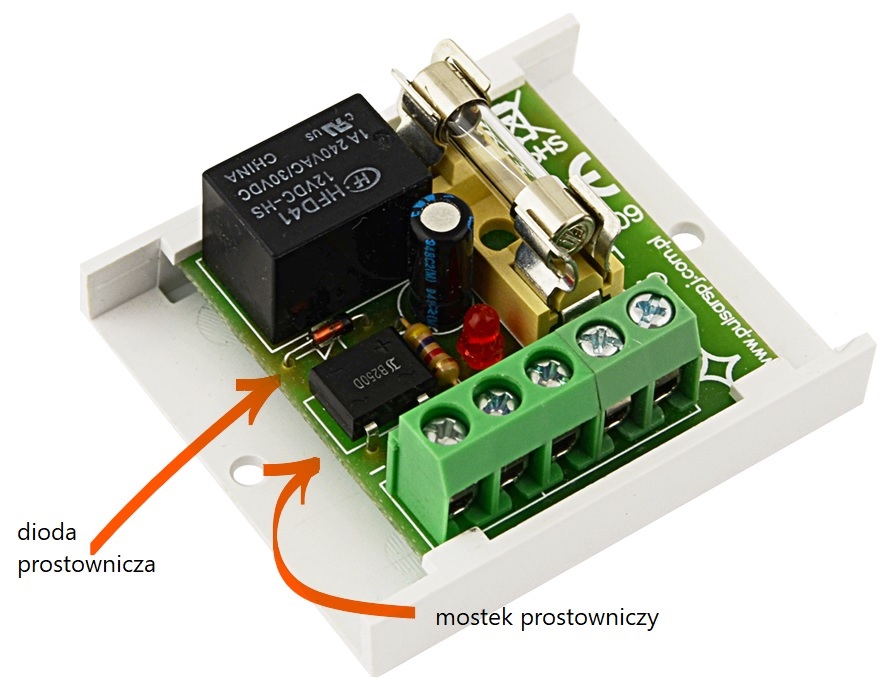

Moduł PU-1 (AWZ510) firmy Pulsar. Na pokładzie oprócz przekaźnika dostępny mostek […]
Udostępnij
0
Powiązane produkty
AWZ510 Moduł przekaźnikowy 1x 30V/1A
- Dopuszczalne napięcie na zaciskach: 30V DC, 50V AC
- Maksymalny prąd na zaciskach: 1 A
- Inne: Jeden przekaźnik
- Zasilanie: 10 – 16 V
AWZ514 Moduł przekaźnikowy 1x 30V/6A
- Dopuszczalne napięcie na zaciskach: 30V DC, 250V AC
- Maksymalny prąd na zaciskach: 6 A
- Inne: Jeden przekaźnik
- Zasilanie: 10 – 16 V

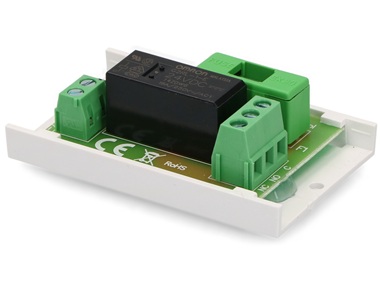

AWZ517 Moduł przekaźnikowy 1x 24V/6A
