Porada nr 0106

MICRA i MSP-300 – jak uruchomić bezprzewodowy sygnalizator?

Porada widoczna dla konta PREMIUM
Jak uruchomić bezprzewodowy sygnalizator? Artykuł o MICRA i MSP-300

Kontakt

Duża ilość pytań na temat podłączenia modułu radiowego MTX-300 do urządzeń alarmowych skłoniła nas do napisania tego poradnika. Znajdą się tutaj informacje dotyczące sposobu podłączenia kontrolera MTX-300 a także sposobu jego programowania.

MTX-300 – ekspresowy wstęp

Kontroler MTX300 to urządzenie produkowane od maja 2016. Umożliwia odbieranie sygnałów radiowych z 16 czujek SATEL (433 MHz), 32 pilotów oraz dodatkowo potrafi zdalnie uruchomić do 4 sygnalizatorów bezprzewodowych MSP-300. I właśnie wariant z sygnalizatorami bezprzewodowymi będzie tutaj szczególnie potraktowany.

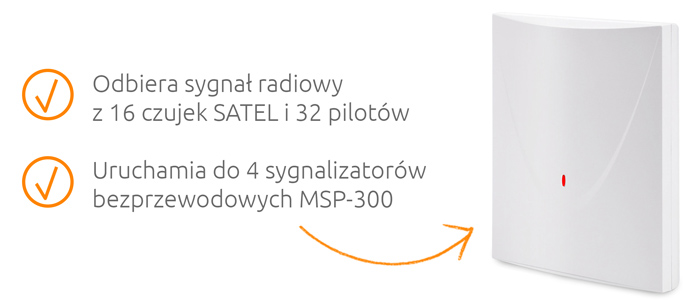

MTX-300-artykul

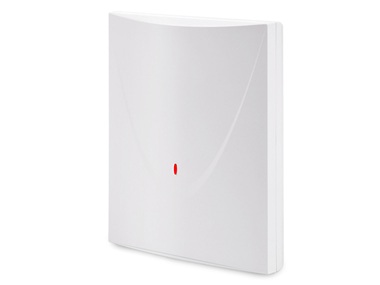

MTX-300 w standardowej obudowie

Typowe zastosowanie w praktyce

Instalatorzy oraz klienci indywidualni sięgają po moduły MTX-300, kiedy chcą wzbogacić system alarmowy oparty na module MICRA o sygnalizatory bezprzewodowe. Dobrze wiemy, że sam moduł MICRA posiada odbiornik radiowy pracujący na częstotliwości 433 MHz. Zbiera on sygnały radiowe z czujek, pilotów oraz z bezprzewodowej klawiatury sterującej MKP-300. Ze względu na to, że MICRA nie posiada nadajnika radiowego, nie jest więc w stanie nadać sygnału do bezprzewodowego sygnalizatora MSP-300 R.

Z pomocą przychodzi moduł nadajnika/odbiornika MTX-300.

Jak podłączyć kontroler MTX-300 do modułu MICRA?

Nie ma jednego dobrego sposobu podłączenia. Wszystko zależy od tego, jaką funkcjonalność chcemy uzyskać. Poniżej schemat, który pokazuje „warunek wystarczający”, aby z Micry aktywować sygnalizator.

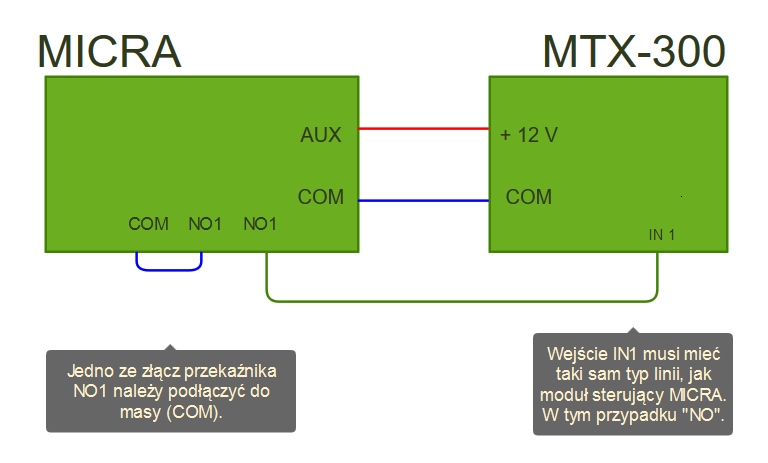

mtx-300 i micra
Schemat w wersji „minimum”. Podłączenie kontrolera MTX-300 z modułem MICRA.

Zasilanie:
MTX zasilany jest bezpośrednio z modułu MICRA. Z dokumentacji kontrolera MTX-300 dowiadujemy się, że maksymalny pobór prądu to 70 mA. To dobra informacja, ponieważ wyjście zasilające AUX w module MICRA dysponuje prądem do 500 mA. Mamy więc spory zapas.
Sterowanie:
Z tego względu, że MICRA już sama ogarnia swoje czujki i piloty, pozostaje nam podłączenie tylko sygnału […]
