Zasadniczo w centralach serii INTEGRA wyróżniamy dwie funkcje logiczne – iloczyn logiczny oraz sumę logiczną. Ta część będzie traktować o iloczynie logicznym, natomiast kolejny artykuł poruszy temat sumy logicznej.

Naukę tego na czym polega iloczyn logiczny, najlepiej pokazać na przykładach. Dlatego bez zbędnych formalności, przechodzimy do ćwiczeń.

Ćwiczenie 1 – załącz lampę, kiedy czujka widzi ruch i strefa nr 2 nie czuwa

Rozwiązanie: ruch czujki możemy zaprezentować na wyjściu typu „Przełącznik MONO”. To, czy system czuwa czy nie, widzimy na wyjściu typu „Wskaźnik czuwania”. Tutaj dodatkowo odwracamy polaryzację wyjścia (zdjęty „X”). Dzięki temu, wyjście będzie aktywne, kiedy system nie czuwa (normalnie jest aktywne, kiedy system czuwa).

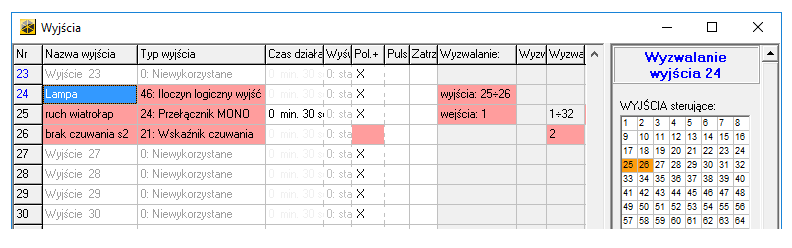

logika integra
Wyjście 24 (lampa) załączy się tylko wtedy, kiedy wyjścia 25 i 26 będą aktywne

Do tego zadania wykorzystaliśmy 3 wyjścia. Do jednego z nich (iloczyn) podłączamy fizyczne urządzenie, czyli lampę. Wyjścia „Przełącznik MONO” i „Wskaźnik czuwania” nie muszą istnieć fizycznie.

Ćwiczenie 2 – załącz lampę, kiedy czujka widzi ruch i jest późna godzina (np. 19:00-23:00)

Rozwiązanie: wyjście, które może reprezentować ruch z czujki już znamy – Przełącznik MONO. Drugi warunek, czyli przedział godzin, realizujemy na wyjściu typu „Timer”. Należy wybrać dowolny numer Timera i dokonać odpowiednich ustawień.

logika integra 2
Wyjście lampa załączy się wtedy, kiedy czujka zobaczy ruch, ale tylko w godzinach wyznaczonych przez Timer.
timer logika
Ustawienia Timera nr 1. Będzie on codziennie aktywny w godzinach 19-23. Użytkownik może edytować te godziny (Hasło * -> Opcje)

Ćwiczenie 3 – załącz wyjście (lampę), […]
