Linia wejścia/wyjścia finalna – do czego służy ten typ reakcji?
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Prawdopodobnie wszyscy instalatorzy (alarmów) znają typ reakcji wejścia/wyjścia w centralach alarmowych. Działanie takiej linii jest stosunkowo proste, ponieważ sprowadza się do udzielenia czasu na wejście przy wchodzeniu do chronionej strefy oraz udzielenia czasu na wyjście podczas opuszczania strefy, która właśnie ma się aktywować. Zazwyczaj odpowiada za to czujka w wiatrołapie.
Sprawa już nie jest tak oczywista, kiedy mowa o linii typu wejścia/wyjścia finalna. Niniejszy artykuł wyjaśni, czym ta linia dokładnie jest i w jaki sposób działa.
Założenia
Problem zostanie przedstawiony na przykładzie centrali serii Perfecta. Jako czujka o typie wejścia/wyjścia finalna zostanie zastosowana czujka magnetyczna (kontaktron). Inny typ (tj. czujka ruchu) w tym przypadku nie może być wykorzystany – ta kwestia zostanie rozwinięta w dalszej części artykułu.
Logika działania
W dużym uproszczeniu konfiguracja ta zapewnia możliwości komfortowego opuszczania strefy (budynku), ponieważ czas na wyjście pozostaje nieograniczony. System czeka, aż użytkownik opuści obiekt, i dopiero po tym fakcie strefa przechodzi w stan dozoru.
Jak skonfigurować wejście centrali?

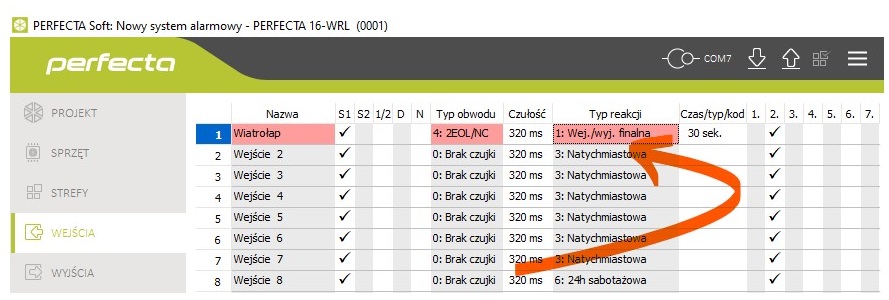

Poniższa grafika przedstawia przykładową konfigurację wejścia centrali, do którego została podłączona czujka otwarcia (czujka jest zamontowana w wiatrołapie, a dokładniej – w drzwiach wejściowych).
Wejście zostało skonfigurowane jako typ obwodu 2EOL/NC, a typ reakcji – Wej./wyj. finalna. Wybór 2EOL/NC może wydawać się nietypowy, jednakże taka czujka również może pracować w oparciu o wybrany parametr, ponieważ pozwala to centrali na kontrolę danego obwodu.
Warto wiedzieć
O tym, dlaczego parametryzowanie linii ma sens nawet dla nieskomplikowanych systemów – jak czujki dymu, czujki zalania czy czujki otwarcia okna – można przeczytać w innym artykule na naszej stronie. Link znajduje się pod niniejszym tekstem.
Jednakże oprócz zaprogramowania wejścia, należy także odpowiednio skonfigurować opcje strefy – w innym przypadku czujka będzie zachowywać się tak, […]
Udostępnij
8
Powiązane produkty
PERFECTA 16 Centrala alarmowa
- Ilość wejść: 8
- Max ilość wejść: 16
- Strefy: 2
- Wyjścia wysokoprądowe: 2
- Wyjścia niskoprądowe: 2
- Max ilość wyjść: 12
- Timery: 8
- Pamięć zdarzeń: 3584
- Max ilość użytkowników: 15
- Wbudowany moduł GSM: TAK
- Napięcie zasilania: 18 V AC
- Pobór prądu (płyta): 150 mA
- Parametry linii: NC, NO, EOL, 2EOL/NC, 2EOL/NO
- Zdalne sterowanie: Aplikacja PERFECTA Control
- Certyfikat EN50131: Grade 2
- Wymiary: 160 x 68 mm
- Temperatura pracy: -10…+55 °C
PERFECTA 32 Centrala alarmowa
- Ilość wejść: 8
- Max ilość wejść: 32
- Strefy: 2
- Wyjścia wysokoprądowe: 2
- Wyjścia niskoprądowe: 2
- Max ilość wyjść: 12
- Timery: 8
- Pamięć zdarzeń: 3584
- Max ilość użytkowników: 15
- Wbudowany moduł GSM: TAK
- Napięcie zasilania: 18 V AC
- Pobór prądu (płyta): 150 mA
- Parametry linii: NC, NO, EOL, 2EOL/NC, 2EOL/NO
- Zdalne sterowanie: Aplikacja PERFECTA Control
- Certyfikat EN50131: Grade 2
- Wymiary: 160 x 68 mm
- Temperatura pracy: -10…+55 °C
PERFECTA 16-WRL Centrala alarmowa
- Ilość wejść: 8
- Max ilość wejść: 16
- Strefy: 2
- Wyjścia wysokoprądowe: 2
- Wyjścia niskoprądowe: 2
- Max ilość wyjść: 16
- Timery: 8
- Pamięć zdarzeń: 3584
- Max ilość użytkowników: 15
- Wbudowany moduł GSM: TAK
- Wbudowany moduł radiowy: TAK
- Napięcie zasilania: 18 V AC
- Pobór prądu (płyta): 220 mA
- Parametry linii: NC, NO, EOL, 2EOL/NC, 2EOL/NO
- Zdalne sterowanie: Aplikacja PERFECTA Control
- Certyfikat EN50131: Grade 2
- Wymiary: 160 x 110 mm
- Temperatura pracy: -10…+55 °C
PERFECTA 32-WRL Centrala alarmowa
- Ilość wejść: 8
- Max ilość wejść: 32
- Strefy: 2
- Wyjścia wysokoprądowe: 2
- Wyjścia niskoprądowe: 2
- Max ilość wyjść: 16
- Timery: 8
- Pamięć zdarzeń: 3584
- Max ilość użytkowników: 15
- Wbudowany moduł GSM: TAK
- Wbudowany moduł radiowy: TAK
- Napięcie zasilania: 18 V AC
- Pobór prądu (płyta): 220 mA
- Parametry linii: NC, NO, EOL, 2EOL/NC, 2EOL/NO
- Zdalne sterowanie: Aplikacja PERFECTA Control
- Certyfikat EN50131: Grade 2
- Wymiary: 160 x 110 mm
- Temperatura pracy: -10…+55 °C

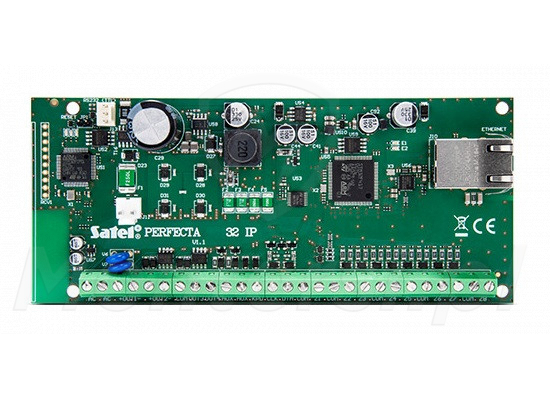

PERFECTA-IP 32 Centrala alarmowa
- Ilość wejść: 8
- Max ilość wejść: 32
- Strefy: 2
- Wbudowany moduł Ethernet: TAK
- Wbudowany moduł GSM: NIE
- Zdalne sterowanie: Aplikacja PERFECTA Control
- Certyfikat EN50131: Grade 2

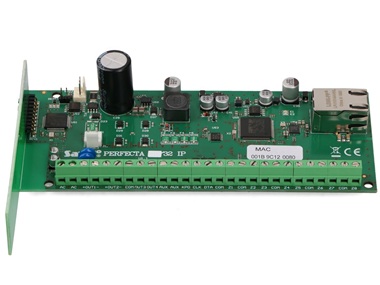

PERFECTA-IP 32-WRL Centrala alarmowa
