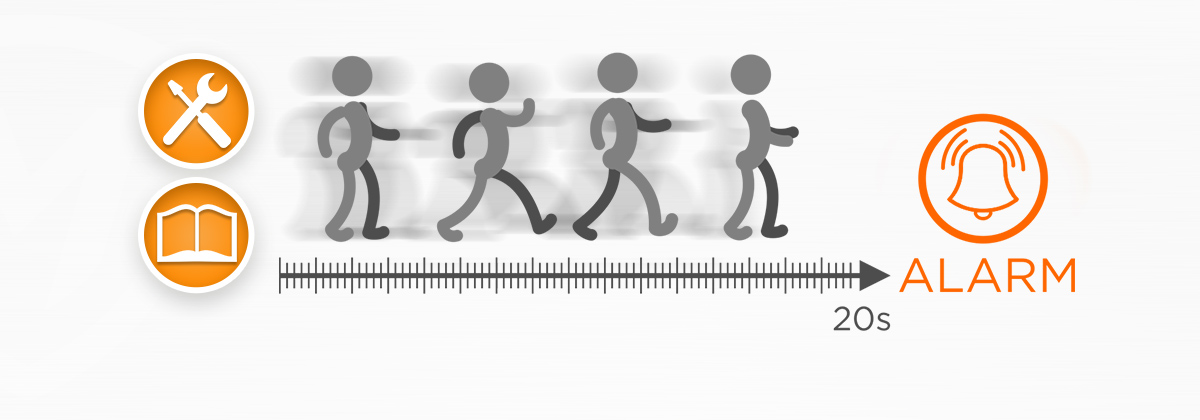

Linia licznikowa w centralach INTEGRA

Artykuł opisuje wszystkie niezbędne zagadnienia, które będą przydatne podczas konfiguracji linii licznikowych w centralach INTEGRA.

Co to jest linia licznikowa i gdzie ją stosować?

Linia licznikowa to typ reakcji wejścia, który można wybrać dla czujki. W centrali INTEGRA dostępnych jest 16 linii licznikowych (typy reakcji od 16 do 31).

Linię licznikową stosujemy wtedy, kiedy chcemy uruchomić alarm dopiero po kilku naruszeniach czujki. Tego typu konfiguracja jest często stosowana np. dla czujek zewnętrznych.

Jak działa linia licznikowa?

Linia licznikowa ma zdefiniowane wartości: maksimum licznika oraz czas naliczania. Aby linia licznikowa wywołała alarm, w ciągu czasu naliczania, wejście musi być naruszone odpowiednią ilość razy. Taka linia zaczyna naliczanie dopiero po pierwszym naruszeniu wejścia. Należy to interpretować w ten sposób:

Pierwsze naruszenie linii licznikowej uruchamia mechanizm licznika
Dopiero kolejne naruszenia tej linii licznikowej są naliczane  (do max. licznika)

Oznacza to, że alarm z takiej linii włączy się dopiero po „1 + n” naruszeniach (gdzie „n” to maksimum licznika).

Krok 1/2 – ustawienie linii licznikowej

W najprostszym przypadku, wystarczy wybrać odpowiedni typ reakcji dla czujki. W oknie konfiguracji wejść, dla czujki podłączonej do wejścia np. Z7 wybieramy typ: „16: Licznikowa L1”.


Mechanizm linii licznikowych pozwala na przypisanie tego samego licznika do kilku czujek. Przykładowo, kilka czujek ruchu może pracować na ten sam licznik.

Krok 2/2 – konfiguracja wybranego licznika

W oknie „Wejścia” wybieramy zakładkę „Liczniki”. Obiektem naszego zainteresowania jest licznik 1. Domyślne ustawienia licznika wskazują, że wejście pracujące na licznik musi zostać naruszone 2 razy (a właściwe to 3 razy, ponieważ „1+n”) w czasie naliczania nie dłuższym niż 20 sekund.

Dodatkowym elementem do konfiguracji jest tzw. „Typ licznika”. Możliwe […]
