Konfiguracja systemu HiWatch IP #3: Połączenie zdalne przez chmurę HIK-CONNECT
Kamil Klich
Specjalista z zakresu systemów VSS. Na co dzień zajmuje się wsparciem technicznym oraz prowadzeniem szkoleń.
Kontakt
W tej części poradnika skupimy się wyłącznie na konfiguracji połączenia zdalnego wykorzystując do tego „chmurę” HIK-CONNECT. Takie połączenie nie wymaga od nas posiadania zewnętrznego adresu IP ani wykonywania żadnych dodatkowych czynności związanych z konfiguracją sieci. Oczywiste jest, że rejestrator musi posiadać dostęp do sieci Internet.
Konfiguracja zdalnego dostępu w rejestratorze
W fabrycznych ustawieniach rejestratora dostęp zdalny przez platformę HIK-CONNECT jest wyłączony, dlatego w pierwszej kolejności należy go uruchomić oraz prawidłowo skonfigurować. W tym celu przechodzimy do ustawień sieciowych Menu główne/Ustawienia/Sieć, a następnie przechodzimy do zakładki dostęp do platformy, gdzie dokonamy dalszych ustawień.

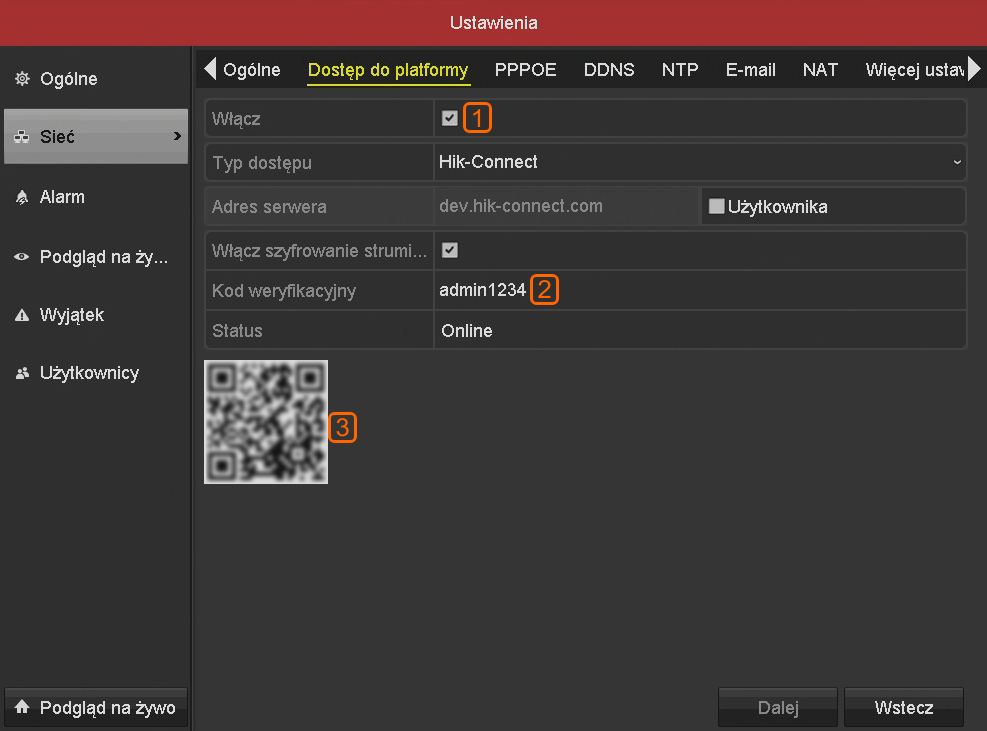

Po włączeniu usługi (1) jesteśmy proszeni o ustalenie kodu weryfikacyjnego (2). Jest to kod używany do szyfrowania strumienia wideo, a więc musi on zostać wprowadzony na każdym urządzeniu klienckim. Status „Online” oznacza, że urządzenie uzyskało połączenie z serwerem i oczekuje na dodanie do konta HIK-CONNECT.
W kolejnych krokach należy powiązać urządzenie z kontem HIK-CONNECT. Potrzebny do tego będzie numer seryjny urządzenia oraz jego kod weryfikacyjny. Obie informacje przedstawia kod QR (3), a więc wystarczy go zeskanować na urządzeniu mobilnym.
Na potrzeby tego poradnika użyto prostego kodu […]
