Porada nr 0059

Kamery analogowe BCS z możliwością pracy w systemie AHD

Kamery analogowe BCS i system AHD
Nie szczędzisz wysiłków w swojej pracy? Spraw sobie prezent - narzędzia klasy PREMIUM

Kontakt

Technologia hd-cvi – standard transmisji obrazu cctv

Od niedawna na rynku telewizji przemysłowej, dostępne są urządzenia pracujące w technologiach analogowych umożliwiających przesyłanie obrazów wysokiej rozdzielczości (720p i 1080p) po tradycyjnym przewodzie koncentrycznym. Jedną z tych technologii – HD-CVI, oferujemy już od sierpnia 2014. Więcej na temat takiego rozwiązania można przeczytać w artykule „Jeszcze lepsza jakość obrazu. Słyszałeś o HD-CVI?”. Od wprowadzenia HD-CVI do oferty, urządzenia tego typu stale zyskują na popularności wśród naszych klientów.

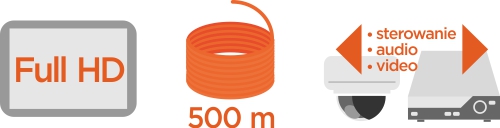

AHDRównolegle do CVI, na rynku coraz popularniejsza staje się także technologia AHDZ punktu widzenia użytkownika systemu telewizji przemysłowej, technologie te są bardzo podobne. AHD również umożliwia uzyskanie rozdzielczości HD a nawet Full HD, z wykorzystaniem klasycznej – koncentrycznej instalacji przewodowej. Podobnie jak CVI, daje ona możliwość wykorzystania nawet 500 metrowych odcinków kabli, a także przesyłanie audio i sygnałów sterujących.

AHD i CVI


Jest to jednak technologia rozwijająca się jako alternatywa dla CVI i nie jest z nią kompatybilna. Oznacza to, że użytkownik (bądź instalator) systemu, nie ma możliwości zintegrowania obu tych technologii w jednym systemie. Konieczne jest wykorzystanie zarówno kamer jak i rejestratora wspierającego HD-CVI lub AHD.



oznaczenie-haJak już wspomniałem, zarówno kamery, jak i rejestratory CVI (można je rozpoznać po oznaczeniu „CVR” w symbolu), znajdują się w naszej ofercie od ponad pół roku. Od niedawna jednak, znajdują się w niej również kamery AHD. BCS zastąpił kilka modeli klasycznych kamer analogowych, kamerami „dualnymi”, które mogą pracować jako tradycyjna kamera analogowa, ale posiadają możliwość przełączenia w tryb pracy zgodny z technologią AHD. Kamery takie można rozpoznać po oznaczeniu „HA” w symbolu.


Np. kamera BCS-T8130TDNIR4 została zastąpiona kamerą – BCS-THA8130TDNIR4. Pozornie ta sama kamera, zyskała możliwość pracy w systemie umożliwiającym rejestrację z rozdzielczością 1280×720 px (~ 1 Mpx). Jest to rozdzielczość prawie 2 razy wyższa niż najwyższa możliwa rozdzielczość w tradycyjnym systemie analogowym (960×576 px ~ 0,5 Mpx).

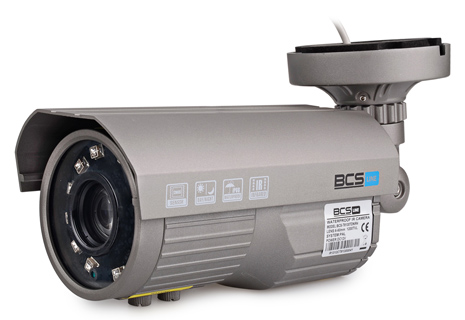

kamera BCS BCS-THA8130TDNIR4
BCS-THA8130TDNIR4

PRZEŁĄCZANIE STANDARDU ahd / HD-CVI

Przełączenie trybu pracy kamery odbywa się poprzez przytrzymanie joysticka służącego do sterowania menu OSD w pozycji w prawo lub w lewo. Podczas pracy kamery, przytrzymanie joysticka przez około 2 – 3 sekundy w pozycji w prawo, powoduje przełączenie w tryb AHD. Przytrzymanie joysticka w pozycji w lewo, przełącza kamerę na klasyczny system analogowy.

joystick

W kwietniu 2015 BCS nie posiadała w ofercie rejestratorów AHD, ponieważ rejestratory CVI dają praktycznie takie same możliwości. Warto jednak wiedzieć, że kamery w nowej wersji „HA” są dostępne w identycznej cenie jak ich wcześniejsze wersje, które pracowały jedynie jako „zwykłe analogi”. Nową funkcjonalność zyskały więc zupełnie „za darmo”, natomiast śmiało można je zastosować w systemach już istniejących i pracujących w oparciu o rejestratory AHD.

Jeśli mowa o rejestratorach – warto wspomnieć również o tym, że wszystkie modele CVR (dedykowane do pracy w technologii CVI), posiadające w symbolu końcówkę „-II”, obsługują także zwykłe kamery analogowe. Inne, dostępne obecnie kamery umożliwiające pracę w AHD to BCS-THA4130TDNIR i BCS-DMHA4130TDNIR3.

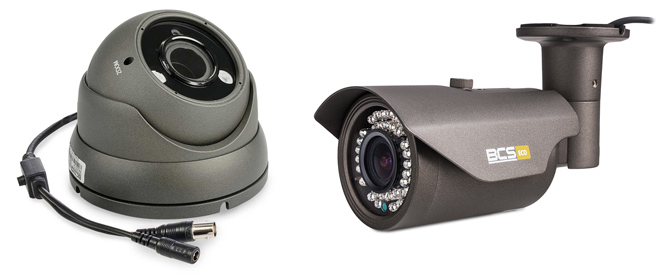

kamery
BCS-THA4130TDNIR i BCS-DMHA4130TDNIR3
