Jeden pilot do bramy i alarmu, czyli jak podłączyć automatykę bramową do centrali alarmowej ?

Porada widoczna dla konta PREMIUM

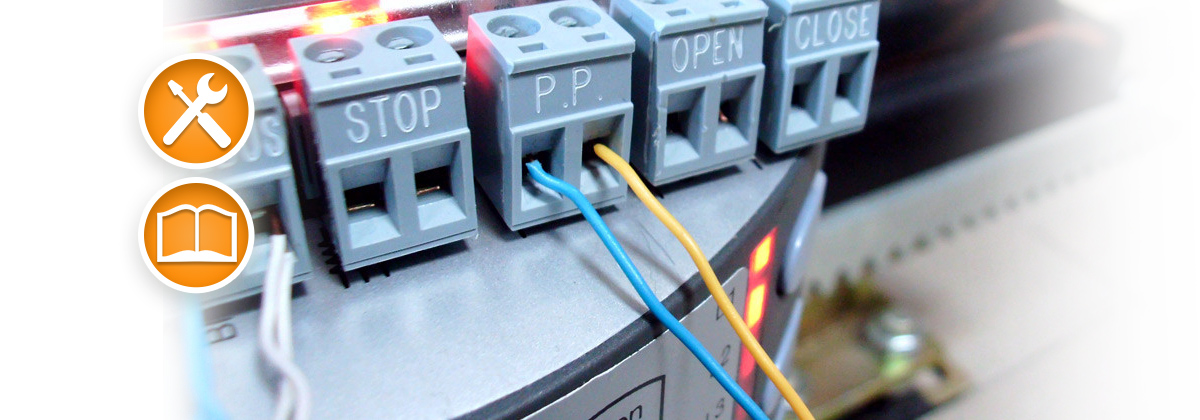

Podłączenie automatyki bramowej do centrali alarmowej
Aktywny Partner-Montersi.pl

Kontakt

W nowym budownictwie standardem staje się nie tylko system alarmowy, ale również automatyka bram. System alarmowy i  automatyka istnieją niezależnie, ale warto włożyć odrobinę wysiłku i dokonać połączenia obu systemów. Zyskujemy  możliwość sterowania bramą prosto z manipulatora systemu alarmowego.

W artykule pokażę jak należy to zrobić. Jako elementów pokazowych użyję znanej automatyki NICE (włoski producent) oraz centrali alarmowej odpowiednio SATEL VERSA i SATEL INTEGRA (dwa różne warianty).  Artykuł dedykowany jest przede wszystkim dla instalatorów systemów  alarmowych, którzy nie montują napędów do bram. Pokażę, że pomimo braku znajomości tego zagadnienia, podłączenie się do  centrali bramowej w celu wysterowania jest szybkie i proste.

Dlaczego warto wykonać połączenie centrali alarmowej z centralą bramową ?

sterowanie z jednego pilota bramą i systemem alarmowym
zdalne sterowanie bramą z użyciem telefonu (funkcja przy centrali alarmowej)
kontrola stanu otwarcia bramy przez system alarmowy
możliwość zdefiniowania logicznych warunków do otwarcia bramy

A Co na to brama?

Siłowniki w automatyce bram posiadają zwykle układ sterujący, nazywany zwyczajnie „centralą”. Konfiguracja parametrów tej centrali nas nie interesuje. My doszukujemy się jedynie złącz, które możemy wykorzystać w naszej misji. Należy zaopatrzyć się w instrukcję do centrali bramowej i znaleźć interesujące nas informacje na temat dostępnych złącz.

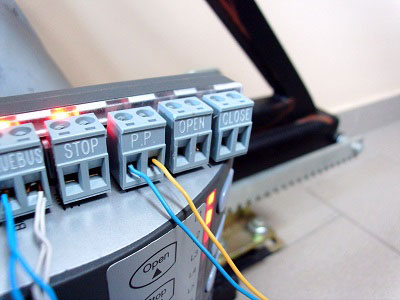

Złącza P.P w automatyce przesuwnej NICE
Złącza P.P w automatyce przesuwnej NICE



I tak oto mamy do czynienia z bramą przesuwną, która sterowana jest napędem NICE Robus 600. Z dokumentacji dowiadujemy się, że istnieje możliwość podłączenia zewnętrznego sterownika bramy (u nas to będzie centrala alarmowa) do złącz P.P.

Co to są i jak działają złącza P.P ?

P.P = (tłum. Passo Passo,) czyli „krok po kroku”. W niektórych centralach bramowych (również w NICE) można spotkać zapis „STEP BY STEP”. Działanie obu złącz jest identyczne. Naruszenie wejścia, a dokładniej zwarcie jego złącz (para złącz P.P) powoduje zadziałanie napędu bramy.
Domyślna sekwencja […]
