Porada nr 0260

Jak sterować wyjściami w centralach Perfecta?

Porada widoczna dla konta STANDARD
Sposoby na uruchomienie wyjść sterowalnych
Aktywny partner w sklepie Montersi.pl

Kontakt

Sterowanie bramą, lampą, szlabanem itp. możliwe jest z centrali Perfecta, ponieważ posiada ona specjalny typ wyjścia: Sterowalne. Takim wyjściem możemy sterować na kilka sposobów:

manipulator LCD (przewodowy i bezprzewodowy)
wejście centrali
pilot
SMS
aplikacja mobilna „Perfecta Control”
timer

W tym artykule pokażę, jak sterować wyjściem centrali poprzez manipulator, wejścia, aplikację i timer. Co do pilotów i SMS, już taki artykuł dostępny jest na naszej stronie. Zanim zaczniemy konfigurować centralę, warto poznać sposób działania wyjść.

Jak działają wyjścia w centralach Perfecta? Ile ich jest?

Każda centrala Perfecta na pokładzie ma 4 wyjścia (OUT1…OUT4). Są to 2 wyjścia wysokoprądowe i 2 wyjścia niskoprądowe. Każde z wyjść w momencie aktywacji udostępnia napięcie 0V (masę). Popularnie mówimy, że „wyjście jest sterowane masą”.

Dwa pierwsze wyjścia (OUT1…OUT2) to wyjścia, które dodatkowo posiadają  zacisk „+”, na którym dostępne jest w sposób ciągły napięcie 12 [V]. Te wyjścia służą najczęściej do zasilania sygnalizatorów optyczno-akustycznych. Można je przekonfigurować na dowolny inny typ (np. na wyjście „Sterowalne”), ale nie będziemy tego robić. Skupimy się na wyjściach OUT3 i OUT4 – to wyjścia niskoprądowe. Wydajność tych wyjść (O3/O4) wynosi 25 [mA].
Potrzeba większej ilości wyjść?
Każdą centralę Perfecta można rozbudować o dodatkowe 8 wyjść przewodowych. Używamy do tego ekspandera INT-O lub INT-ORS. Wynika z tego, że Perfecta może obsługiwać maksymalnie 12 wyjść przewodowych.

Jak skonfigurować wyjście OUT3 i OUT4?

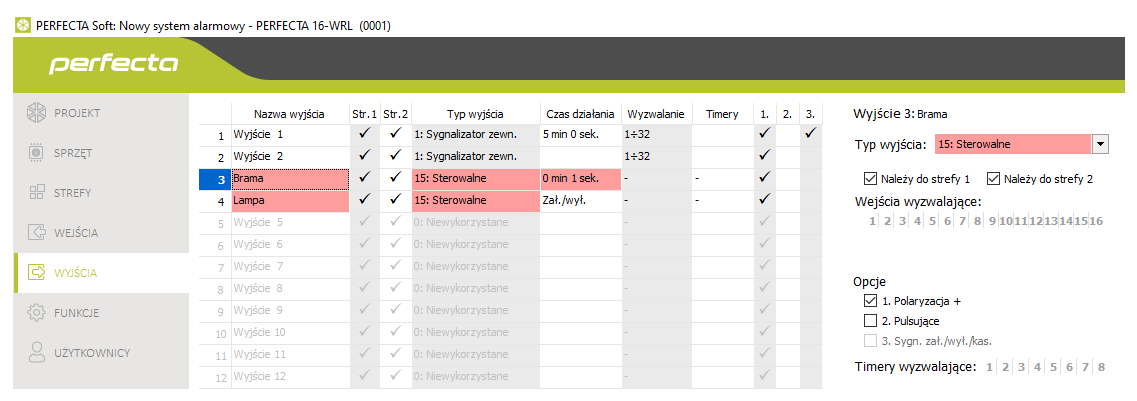

W celu sterowania wyjściami centrali, należy ustawić je jako typ „15: Sterowalne”. W poniższym przykładzie ustawiłem w taki sposób dwa wyjścia – OUT3 i OUT4. Zobaczmy jak to wygląda:

perfecta satel wyjścia
Rys.1. Konfiguracja wyjść centrali Perfecta. Typ „Sterowalne”, wyjście monostabilne i bistabilne.

Wyjście „Brama” działa w sposób monostabilny, ponieważ został tutaj ustawiony czas działania (impuls 1 sekunda). W przypadku kolejnego wyjścia – „Lampa”  – działa ono bistabilnie. Tutaj czas działania nie został ustawiony […]
