Jak sterować lamelami w żaluzjach? Możliwości konfiguracji w centralach Integra

Porada widoczna dla konta PREMIUM
Jak sterować lamelami w żaluzjach? Możliwości konfiguracji w centralach Integra
baner - partner premium

Kontakt

Temat sterowania klasycznymi żaluzjami elektrycznymi został już omówiony w innym tekście, natomiast coraz częściej inwestorzy decydują się na żaluzje elektryczne z lamelami. Nie zawsze klient posiada właściwy sterownik z pilotami, czasami podłączenie takich żaluzji do systemu automatyki budynkowej jest rolą instalatora. O ile sterowanie żaluzjami z systemów typu Fibaro, Grenton, Loxone i tym podobnych nie wymaga szczególnych wyjaśnień, o tyle przy centrali alarmowej Integra – zwłaszcza w przypadku lamel – mogą pojawić się komplikacje.

Chodzi głównie o to, że obrót lamelki w żaluzji jest stosunkowo szybki, więc „sterownik” musi podać bardzo krótki impuls. Nawet jeżeli czas działania wyjścia zostanie ustawiony na 1 s, lamela może wykonać zbyt duży obrót, a w konsekwencji użytkownik nie będzie w stanie jej precyzyjnie ustawić. Zatem impuls musi być krótszy niż sekunda.

Początek – Integra w wersji 1.17 z 2017 roku

Jeżeli chodzi o możliwość sterowania lamelkami w żaluzjach w systemie Integra, to przełom w tej technologii nastąpił w 2017 roku. Wtedy, w wersji firmware 1.17, została wprowadzona jedna zmiana, to znaczy:

Czas działania wyjścia, który można ustawić, zyskał dokładność do 0.1 s (100 ms).

Ta zmiana otworzyła przed instalatorami nowe możliwości. Mając do dyspozycji takie ustawienia czasu działania wyjść, można z powodzeniem regulować nachylenie lameli w żaluzjach elektrycznych.

Jak do tej pory przebiegała konfiguracja wyjść roletowych?

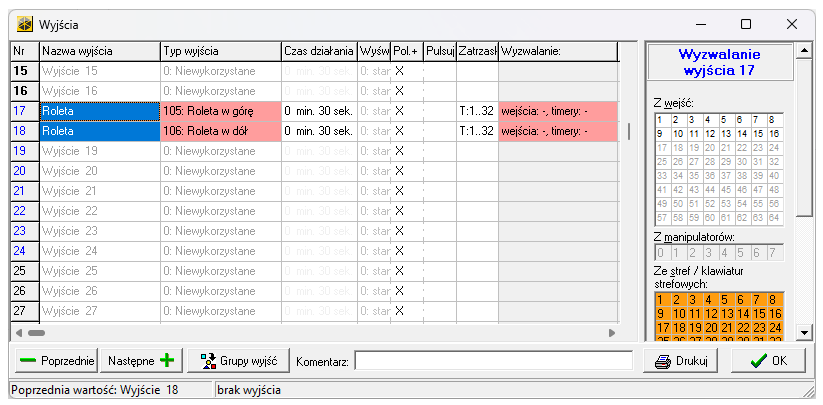

W centralach Integra korzystało się z dwóch typów wyjść: „Roleta w górę” oraz „Roleta w dół”. Poniżej zrzut ekranu:

rolety dloadx satel
Rys. 1. Podstawowa konfiguracja wyjść centrali, kiedy podłączone są rolety elektryczne

Konfiguracja wyjść w ten sposób sprawia, że zawsze będą się one włączały na zadany czas (tutaj 30 s). Oczywiście użytkownik w czasie działania jednego z wyjść może je zatrzymać (wyłączyć), ale zawsze wymaga to jego interwencji. Oprócz tego należy wziąć pod uwagę ograniczenia człowieka – użytkownik prawdopodobnie nie będzie zdolny do wyłączenia takiego wyjścia na przykład 200 ms po […]
