Jak skonfigurować wyjścia centrali do nadajnika agencji ochrony?

Znaczna część systemów alarmowych podłączana jest do nadajników agencji ochrony poprzez wyjścia centrali, które instalator konfiguruje (zgodnie z wytycznymi agencji), aby następnie agencja do tych wyjść podłączyła swój moduł (GSM/radiowy itp.). Jak prawidłowo konfigurować te wyjścia? O tym w dalszej części artykułu.

Które wyjścia stosować?

Najczęściej stosuje się wyjścia niskoprądowe, które nierzadko są określane jako wyjścia otwarty kolektor. W zależności od modelu centrali Satel liczba tych wyjść może być różna, na przykład 2 lub nawet 12 (jeśli chodzi o to, co występuje na płycie centrali). Jeżeli wyjść brakuje (bo są przeznaczone do realizacji innych zadań), to można dołożyć ekspander wyjść, na przykład INT-O.

Wyjścia niskoprądowe w centralach Satel w momencie zadziałania wystawiają potencjał masy (0 V).

Jakie informacje przekazywać do agencji ochrony?

To w znacznej części zależy od samej agencji. Ważne jest, jakie możliwości ma dana stacja monitorująca i jakie może przyjmować sygnały. Te informacje da się uzyskać bezpośrednio w agencji, jednak w tekście zostanie opisane kilka najpopularniejszych sygnałów, dla których instalator przygotowuje konfigurację.

Włamanie

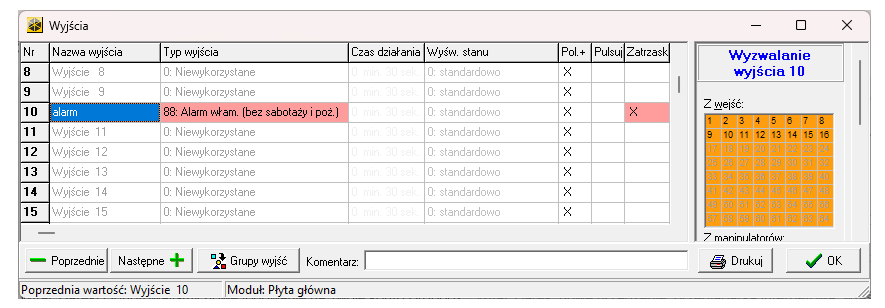

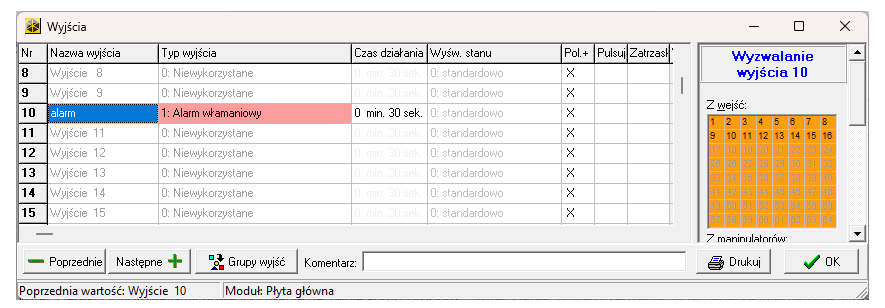

Klasyczne wyjście w centralach Integra typu „1: Alarm włamaniowy” nie zawsze jest najlepszym wyborem. Takie wyjście aktywuje się nie tylko w momencie alarmu włamaniowego, ale również w ramach alarmu sabotażowego. To w niektórych sytuacjach może wprowadzać w błąd patrol agencji ochrony. Lepszym pomysłem jest zastosowanie wyjścia typu „88: Alarm włamaniowy (bez sabotaży i pożaru)”, jak na poniższym rysunku.

Dodatkowo, oprócz zmiany typu wyjścia na numer 88, została zaznaczona opcja „Zatrzask”. Warto zauważyć, że czas w kolumnie „Czas działania” przestał się wyświetlać. Teraz, jeżeli wyjście uruchomi się w momencie alarmu włamaniowego, będzie aktywne, dopóki uprawniony użytkownik nie skasuje alarmu.

Włamanie z podziałem na obszary

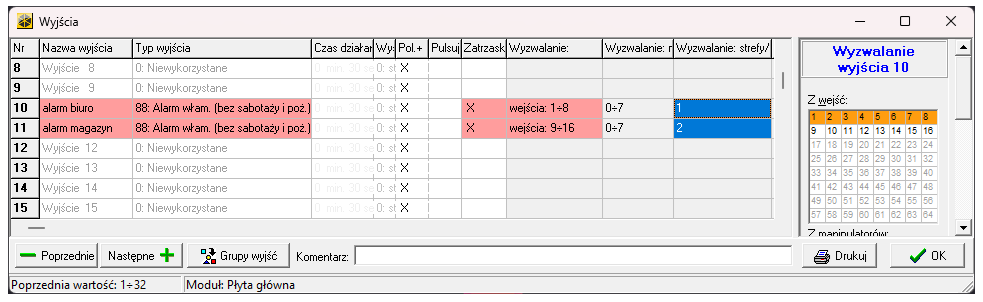

Tym razem nie chodzi o konkretny typ wyjścia, ale ogólny zamysł, aby kluczowe obszary rozdzielić na różne sygnały. Przykład na zrzucie ekranu:

Wrzucanie wszystkich sygnałów alarmu do przysłowiowego „jednego worka” nie jest dobrym pomysłem. Patrol agencji, dostając jednoznaczny sygnał o alarmie z biura czy z magazynu, może podjąć stosowne kroki, aby interwencja przebiegła sprawniej. Dlatego warto (w miarę możliwości konfiguracyjnych i sprzętowych) takie sygnały rozdzielać.

Sabotaż

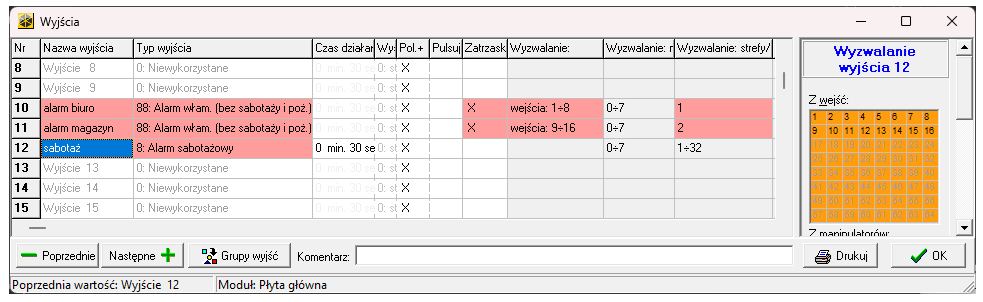

Jeżeli agencja oczekuje od systemu informacji o sabotażu, można skonfigurować osobny typ wyjścia. Przykład na poniższym zrzucie:

Informacja o tym, czy system czuwa

Jest to istotna informacja, ponieważ współczesne systemy w stacjach monitorujących posiadają mechanizmy, które mogą powiadomić operatora stacji o tym, że na przykład:

• Dany system nie czuwa, a powinien – wtedy operator może zareagować i zadzwonić do osoby uprawnionej z danego obiektu chronionego.
• Dany system czuwa, a nie powinien – jak wyżej, operator może podjąć stosowne działania.

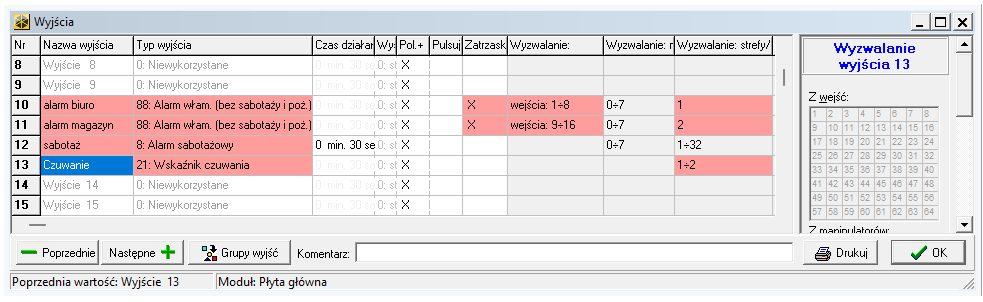

Aby takie dane były przesyłane, instalator po stronie centrali konfiguruje tylko wyjście typu „21: Wskaźnik czuwania” (można dodatkowo wskazać strefę lub stworzyć kilka wyjść od różnych stref). Przykład konfiguracji poniżej:

W omawianym przypadku wyjście OUT13 uruchomi się wtedy, kiedy czuwać będzie strefa 1 lub strefa 2 (lub obie jednocześnie). Jeżeli wyjście ma się uruchomić dopiero, gdy obie strefy będą czuwać jednocześnie, należy skorzystać z wyjścia typu „22: Wskaźnik czuwania wszystkiego” i zaznaczyć wybrane strefy.

Po stronie stacji monitorującej operator może wprowadzić dni i godziny, w których system powinien czuwać (ta informacja oczywiście pochodzi od inwestora). Dzięki temu jakakolwiek anomalia (np. wyłączenie czuwania w nocy w niedzielę) będzie automatycznie wyświetlała się na pulpicie systemu stacji monitorującej, a operator będzie mógł podjąć działania w oparciu o ustalenia, które poczynił z inwestorem.

Awaria zasilania sieciowego i rezerwowego

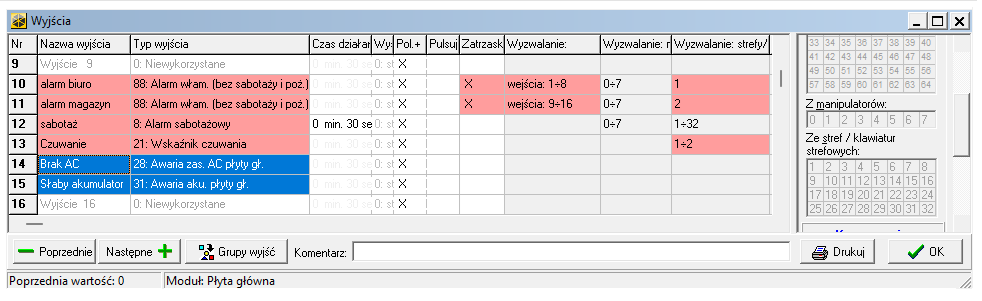

Tych sygnałów nie warto lekceważyć. Agencja ochrony powinna monitorować te stany systemu alarmowego, ponieważ są one krytyczne. W tym celu można konfigurować wyjścia jak na rysunku niżej:

Wyjścia te pracują tak długo, jak długo występuje problem. Jeżeli więc brak zasilania (AC) będzie trwał przez 1 godzinę i 15 minut, dokładnie tyle czasu wyjście będzie aktywne. Domyślnie jednak wyjście „28: Awaria zasilania AC płyty głównej” ma wyłączoną opcję „Szybka awaria”, dlatego uruchomienie jest opóźnione o 10 sekund (zapobiega to informowaniu agencji ochrony o zaniku zasilania, który trwa dosłownie kilka sekund).

Transmisja testowa co określony czas

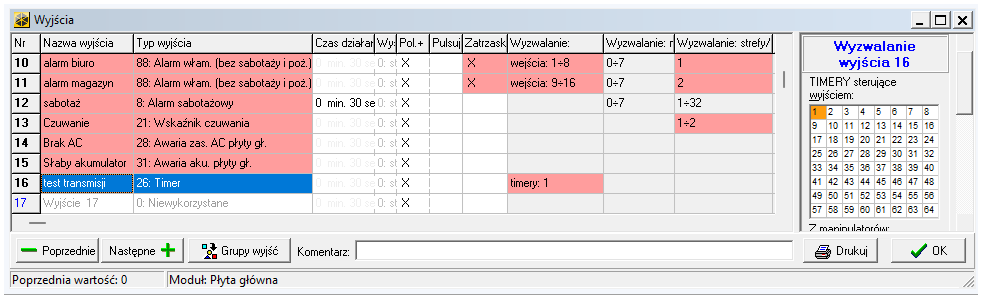

Kolejny, równie ważny sygnał: transmisja testowa. W tym przypadku (korzystając z wyjść centrali) można posłużyć się typem wyjścia „26: Timer”.

Podsumowanie

Powyżej zaprezentowane zostały ważne sygnały, które warto wyprowadzić z centrali alarmowej. Temat ten jednak musi być omówiony z przedstawicielem agencji ochrony. Warto też pamiętać, że oprócz powyższych sygnałów należy wyprowadzić również przewód z potencjałem masy (COM).

Taka forma połączenia, choć bardzo popularna, zabiera sporo zasobów (konkretnie: wyjść) centrali. Bardziej optymalnym rozwiązaniem jest skorzystanie z dedykowanych modułów programowych (okno „Monitorowanie”). Wybór konkretnej metody jest jednak zależny też od oprogramowania dostępnego w stacji monitorującej i od metod transmisji, jakie dana stacja akceptuje. To jednak już temat na odrębny artykuł.
