Manipulatory przewodowe do central Integra o symbolu z dopiskiem „R” (Reader) mają wbudowany czytnik kart i breloków. Pracuje on na częstotliwości 125 kHz i obsługuje transpondery pasywne Unique. Przykładowy manipulator to INT-KLCDR-BL. Czytnik wbudowany jest także w bezprzewodowy manipulator serii INT-KWRL2.
Jak włączyć obsługę czytnika?

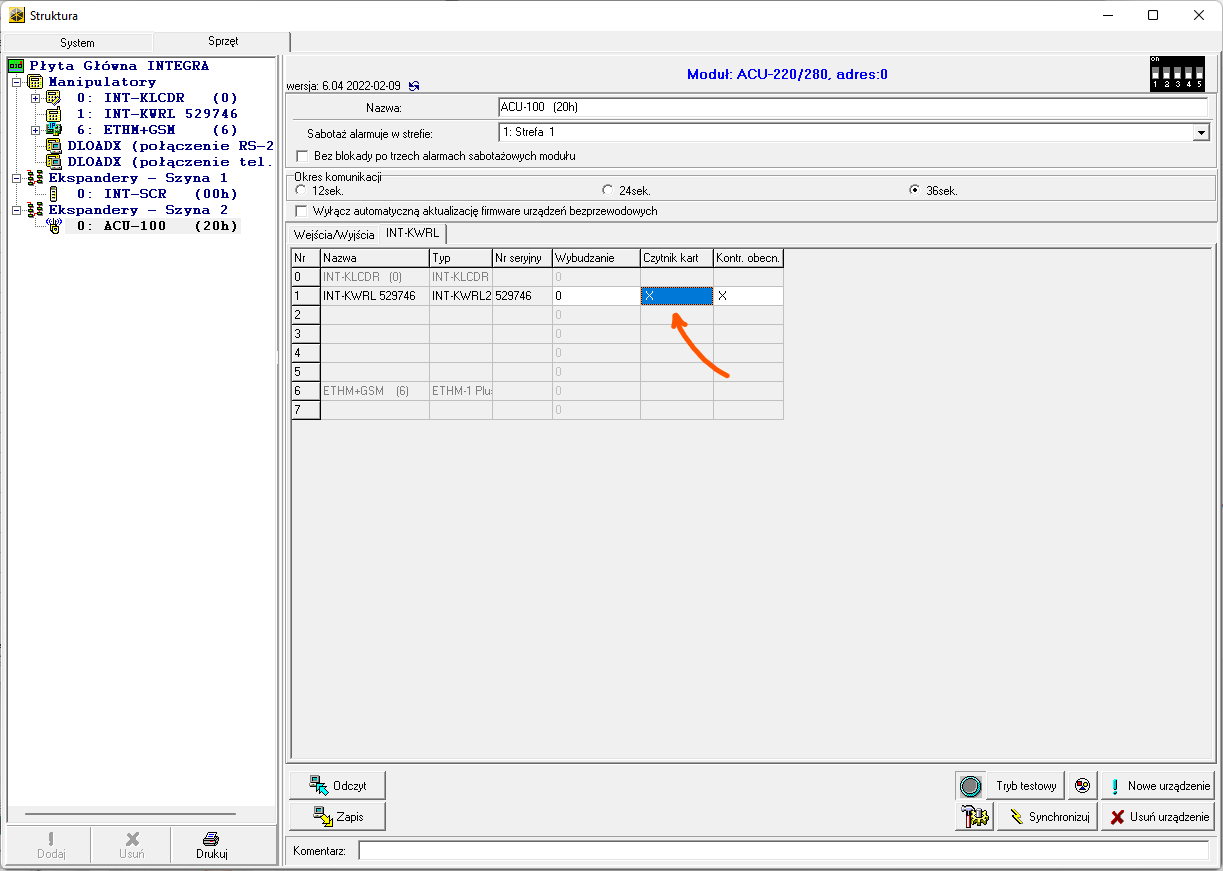

W manipulatorach przewodowych jest on domyślnie włączony. W manipulatorze bezprzewodowym do systemu ABAX 2 – INT-KWRL2 – czytnik domyślnie jest wyłączony. Aby go uaktywnić, wystarczy zaznaczyć jedną opcję:
Od tej pory czytnik jest aktywny i może służyć na przykład do uzbrajania/rozbrajania strefy (lub wielu stref) czy sterowania wyjściami (bramami itp.)
Jakie możliwości ma czytnik kart wbudowany w manipulator?
Zasadniczo kartę/brelok można:
przyłożyć do czytnika,
przytrzymać przy czytniku.

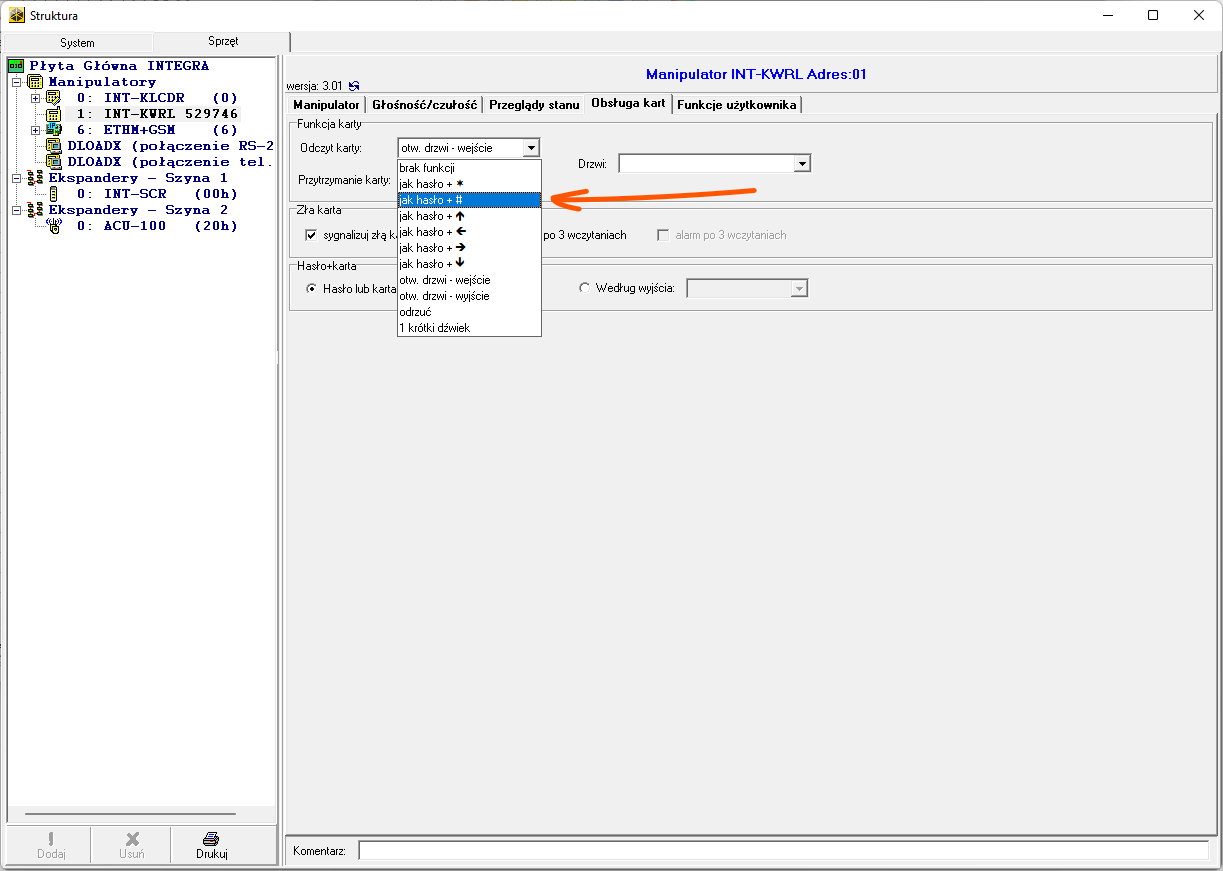

Dla wymienionych powyżej opcji można ustawić różne reakcje. Domyślnie nie jest przypisana żadna reakcja, ale możliwości przedstawiają się następująco:
Przykładowo przyłożenie karty może skutkować wykonaniem sekwencji „jak hasło + #”, czyli zwyczajowo włączyć i wyłączyć czuwanie w strefach. Będą to strefy, do których użytkownik (karta) ma dostęp i do których ten dostęp można uzyskać z danego manipulatora LCD.
Otwarcie przekaźnika w INT-SCR za pomocą czytnika wbudowanego w manipulator LCD
Rozwiązanie jest proste, ponieważ wystarczy wybrać typ: „otw. drzwi – wejście” i skojarzyć je z konkretnym przejściem, wybierając urządzenie z listy „Drzwi”, jak na poniższym zrzucie ekranu:
