Jak przenieść stan wejścia na wyjście w centralach Integra?

Tytułowe pytanie dotyczy stosunku „1 do 1”.  Oznacza to, że chcemy, aby wyjście odzwierciedlało stan wejścia. I nie chodzi o włączenie sygnalizatora akustycznego w momencie, kiedy czujka zobaczy ruch. To akurat jest normalne zachowanie w sytuacji, kiedy strefa jest uzbrojona. Artykuł pokaże, jak przenieść stan wejścia na wyjście w każdym momencie, bez względu na to, czy system jest uzbrojony czy nie.

Przegląd metod przeniesienia stanu wejścia na wyjście

Pokażę 3 sposoby, którymi możemy się posługiwać podczas konfiguracji centrali. Posłużymy się następującymi typami wyjść:

• iloczyn logiczny wejść
• przełącznik monostabilny
• wskaźnik gotowy

Każda z metod ma swoje cechy, które zostaną omówione w dalszej części. Na początek część wspólna dla wszystkich przypadków, czyli wejście, którego stan chcemy przenosić na wyjście. Poniższy zrzut:

Nie ma tutaj nic szczególnego. Zwykła czujka ruchu podłączona pod wejście drugie (Z2). Naruszenie tego wejścia chcemy przenosić na wyjście w stosunku 1 do 1.

Metoda 1 – Iloczyn logiczny wejść

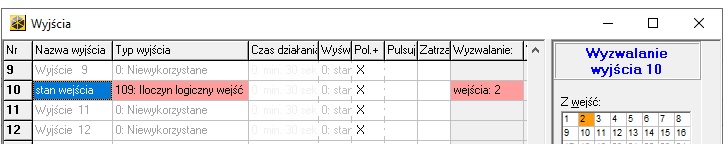

Najszybsza i najprostsza metoda (nie mylić z iloczynem logicznym wyjść). Poniższy zrzut ekranu pokazuje konfigurację wyjścia:

Jak to działa?

Iloczyn logiczny wejść (typ numer 109) to wyjście, które jest aktywne tak długo, jak długo aktywne są wszystkie jego zaznaczone wejścia. W powyższym przypadku (rys 2) zaznaczono tylko wejście nr 2, czyli naszą czujkę. Jeżeli więc wejście będzie naruszone, to wyjście również będzie naruszone. To taka „kopia” stanu wejścia.

Metoda 2 – Przełącznik monostabilny

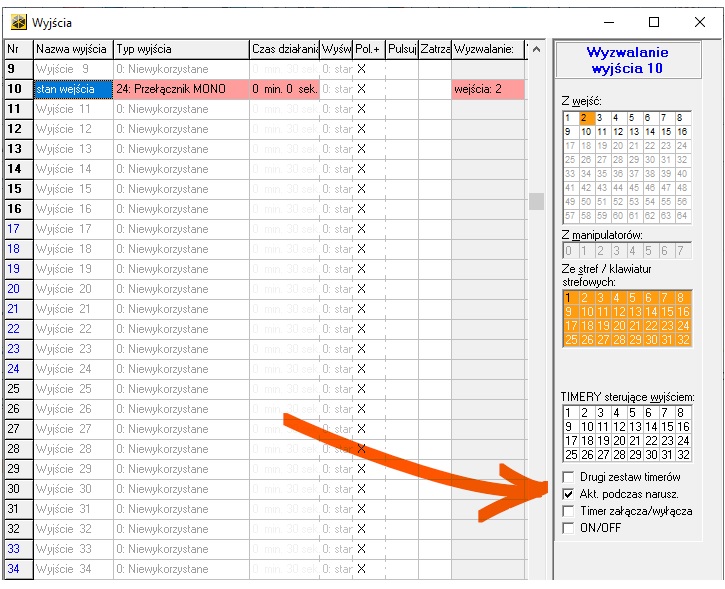

Ciekawa metoda, ponieważ oprócz tego, że wyjście może naśladować stan wejścia, to można również na żądanie uruchomić to wyjście z poziomu manipulatora. Konfiguracja wyjścia typu „24: Przełącznik MONO” poniżej:

Na powyższym obrazie kluczowe są dwie rzeczy:

• czas ustawiony na 0 minut i 0 sekund
• zaznaczona opcja „Akt. podczas narusz”

Dodatkowo wszystkie TIMERY zostały odznaczone (fabrycznie są zaznaczone). Jeżeli użytkownik podejdzie do manipulatora, to w menu „Sterowanie” będzie mógł uruchomić to wyjście (wcześniej ustalając czas działania). Gdyby jednak użytkownik nie chciał tego wyjścia widzieć w menu „Sterowanie”, to może odznaczyć przy nim strefy lub usunąć to wyjście z grupy wyjść (przycisk na dole okna „Wyjścia”).

Tak skonfigurowane wyjście będzie działać w stosunku 1 do 1 z wejściem centrali.

Metoda 3 – Wskaźnik GOTOWY

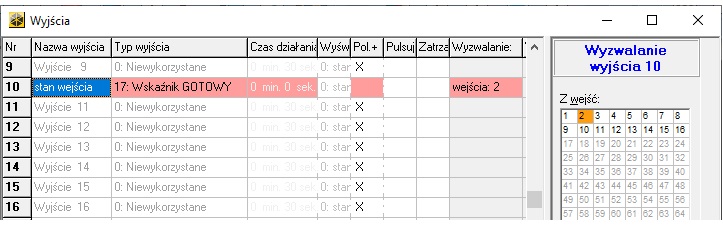

Zasadniczą sprawą przy wyjściu „Wskaźnik gotowy” jest to, aby mu odwrócić polaryzację. Widoczne jest to na poniższym zrzucie:

W jakim celu przenosić stan wejścia na wyjście?

Powodów może być wiele. Jednym z nich jest chęć integracji centrali Integra z innymi systemami, które mogą kontrolować stan wyjść centrali. Takie rozwiązanie to nie jest konieczność, ponieważ system Integra udostępnia protokół integracji, o którym już powstało kilka pozycji na wsparciu.

Kolejny powód to np. chęć zapalania światła tak długo, jak długo są otwarte drzwi (do wejścia centrali podłączona jest czujka magnetyczna). W czasie otwarcia drzwi (wejście naruszone), centrala zapala światło (włącza wyjście).
