Jak poszerzyć możliwości przycisku dzwonkowego? Tego nie znajdziesz w instrukcji INTEGRY

Podczas wykonywania instalacji alarmowej można zintegrować różne obwody oświetleniowe, rolety, sterowniki bram, zraszacze itp. Jak włączyć/wyłączyć światło w systemie alarmowym?

Często w tym przypadku korzysta się z dostępnego osprzętu elektrycznego, m.in. włączników, które są zamontowane na ścianie.

Jak to działa?

Krótkim przyciśnięciem załączymy oświetlenie (OUT1), a długim przyciśnięciem tego samego przycisku wyłączamy światło (OUT1). Czyli w zależności od długości trzymania klawisza chcemy wywołać różne reakcje systemu.

Wiemy, że centrale INTEGRA standardowo nie posiadają takich mechanizmów (rozpoznawanie długości użycia przycisku). Musimy taki mechanizm zaprojektować sami. Nie jest to trudne, wymaga wykorzystania pewnych zasobów centrali alarmowej w niestandardowy sposób.

Jeden przycisk pod dwa wejścia

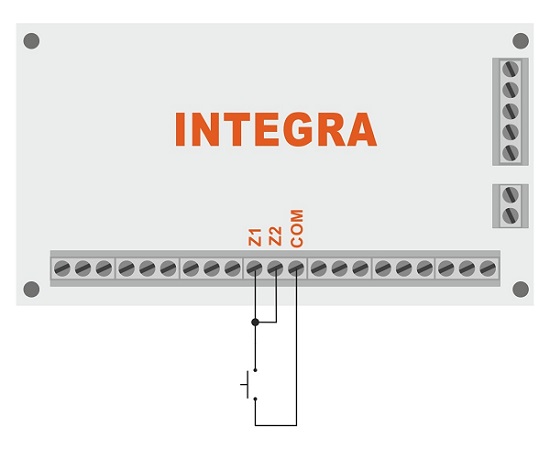

Od tego zaczniemy eksperyment. Podłączmy jeden przycisk pod dwa wejścia, wg schematu poniżej.

Pomiędzy wejściami Z1 i Z2 centrali alarmowej zrobiliśmy zworkę. Nic nie stoi na przeszkodzie, aby dokonać takiego manewru. Co teraz się stanie?

Jeśli użytkownik użyje włącznika, zostaną naruszone jednocześnie dwa wejścia centrali (Z1 i Z2). O to nam właśnie chodziło, ale to jeszcze nie wszystko. Mamy jeszcze kilka operacji do wykonania.

Posłużymy się parametrem „Czułość”.  Mam tutaj na myśli czułość danego wejścia w centrali. Parametr ten modyfikujemy w tabeli wejść.
Parametr „Czułość” to czas, przez jaki musi być naruszone wejście centrali, aby wywołać reakcję w systemie.

Konfiguracja wejść centrali alarmowej

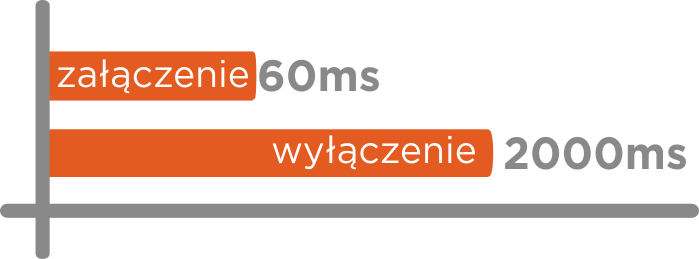

Już wiemy, że rozpoznanie krótkiego i długiego przytrzymania klawisza realizujemy właśnie poprzez parametr „Czułość”. Ustawmy dla przykładu:

Z1, czułość 60 ms (krótkie przyciśnięcie)
Z2, czułość 2000 ms (długie przyciśnięcie)

Jeśli oba wejścia są ze […]
