Jak konfigurować piloty w centrali Integra?


Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Zobacz również

GSM-4 z INTEGRĄ – Zdalne programowanie centrali krok po kroku (część 4)

Jeden pilot do bramy i alarmu, czyli jak podłączyć automatykę bramową do centrali alarmowej ?

Jak stworzyć system bezprzewodowy z centralą Perfecta 64M? 3 sposoby

Wprowadzenie do produktów HiWatch

Konfiguracja systemu HiWatch IP #2: Parametry zapisu, detekcja ruchu
Podłączenie i konfiguracja modułu pilotów INT-RX-S do centrali INTEGRA. Wyjaśniamy cały proces krok po kroku.

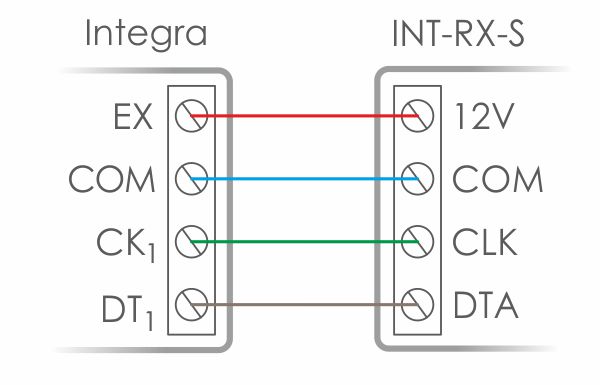

Krok 1: Podłączenie sterownika pilotów do magistrali ekspanderów
Urządzenie INT-RX-S nazywane jest przez producenta jako „ekspander obsługi pilotów”. Ta nazwa już w zasadzie zdradza informacje o tym, jak i gdzie należy sterownik podłączyć – do magistrali ekspanderów.

Pozostaje jeszcze kwestia adresacji (dowolny adres od 0 do 31, byle by się nie powtarzał w ramach danej magistrali) oraz kwestia identyfikacji. Po przeprowadzeniu identyfikacji, w strukturze systemu (DloadX -> Struktura -> Sprzęt -> Ekspandery) zobaczymy pozycję o nazwie „INT-RX” (nazwę można wyedytować). Teraz można przystąpić do dodawania pilotów i ich konfiguracji.
Ciekawostka: podłączając ekspander pilotów INT-RX-S do centrali VERSA lub PERFECTA, adres musi być ustawiony na wartość „7”.
Krok 2: Dodajemy piloty do systemu

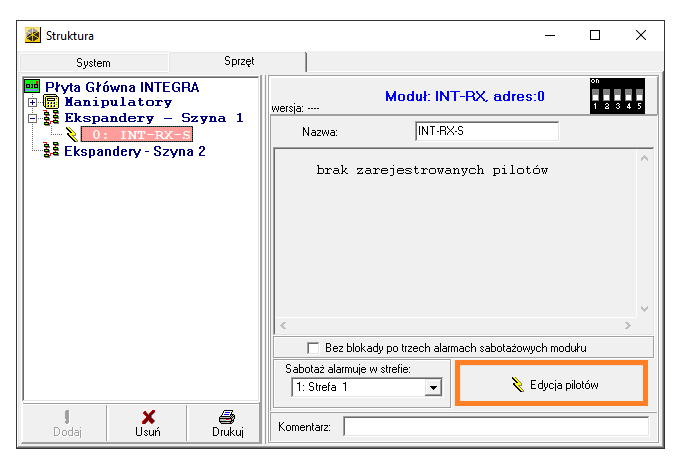

Każdy użytkownik systemu alarmowego Integra może posiadać maksymalnie jednego pilota, który pracuje w paśmie 433 MHz. Aby dodać taki pilot (o modelach poszczególnych pilotów jest napisane na dole artykułu), należy wejść do opcji ekspandera i kliknąć na przycisk „Edycja pilotów”.

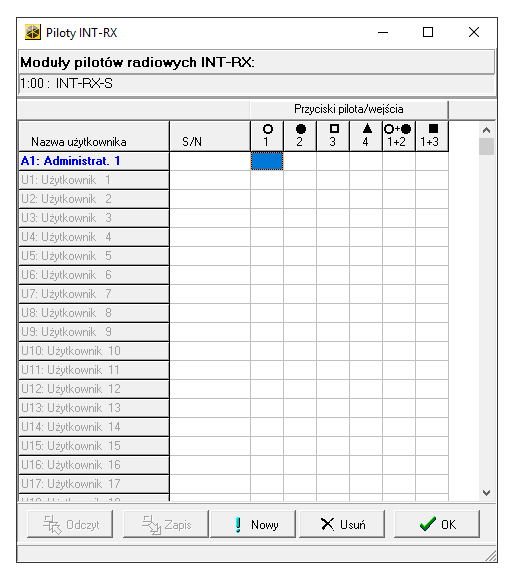

Powinno otworzyć się dodatkowe okno, które widzimy na poniższym zrzucie ekranowym:

Dodanie nowego pilota to proste zadanie, polegające na kliknięciu w przycisk […]
