Porada nr 0237

Jak automatycznie wyłączyć oświetlenie przy załączeniu czuwania?

Porada widoczna dla konta PREMIUM
satel - automatyczne wyłączenie oświetlenie

Kontakt

Bardzo często spotykamy się z pytaniami, jak automatycznie wyłączyć oświetlenie w domu, kiedy uzbrajamy alarm? W tym artykule pokażemy, jak zrobić to sprytnie, korzystając z centrali serii Integra.

Założenia, czyli jak są skonfigurowane lampy w systemie

Wychodzimy od prostego wariantu, czyli takiego, w którym wszystkie nasze wyjścia od lamp są skonfigurowane jako przełączniki bistabilne (typ wyjścia o numerze 25: Przełącznik BI). Mając takie wyjście do dyspozycji, użytkownik może nim sterować np. z poziomu manipulatora LCD czy aplikacji mobilnej. Jeżeli włączy światło, to pozostaje ono włączone do momentu, w którym sam go nie wyłączy. Wychodząc z domu, musi pamiętać, aby wszystkie wyjścia „Przełącznik BI” wyłączyć. Docelowo będziemy chcieli to zautomatyzować.

Aktualna konfiguracja może wyglądać następująco:

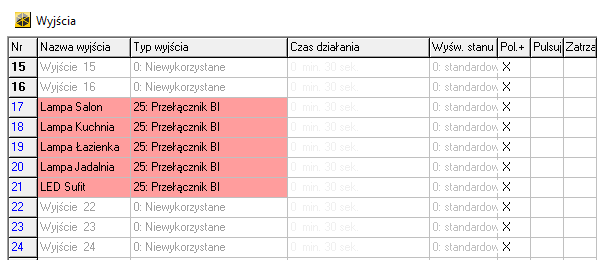

integra satel konfiguracja wyjść
Rys. 1. Wyjścia centrali do sterowania oświetleniem mogą być skonfigurowane jako „Przełącznik BI”. Dla takich wyjść nie definiuje się czasu działania.

Znamy już wstępną konfigurację wyjść, dlatego teraz zajmiemy się tym, jak automatycznie wyłączać te lampy przy załączeniu czuwania.

Wariant pierwszy – korzystanie z prostej zależności logicznej

Jeżeli masz już pewne doświadczenie w konfigurowaniu central Integra, to zapewne chciałbyś tutaj skorzystać z funkcji logicznej, jaką  jest iloczyn logiczny wyjść. Na poniższym zrzucie widać przykład takiej konfiguracji dla jednego wyjścia bistabilnego:

satel wyjścia
Rys. 2. Wyjście 17 „Lampa” to wyjście fizyczne, do którego podłączony jest obwód elektryczny. To wyjście może być aktywne tylko wtedy, kiedy oba wyjścia (25 i 26) będą aktywne.

Nasze wyjście fizyczne „Lampa” konfigurujemy jako „Iloczyn logiczny wyjść”. Na ten iloczyn składają się dwa wyjścia wirtualne:

Przełącznik BI (tym będziemy sterować)
Wskaźnik czuwania (tutaj należy odwrócić polaryzację […]

Porada widoczna dla konta PREMIUM
