Integra – prosty sposób sterowania oświetleniem, ręcznie i przez czujnik zmierzchu

Założenie: oświetlenie ma włączać się zawsze w momencie, kiedy robi się ciemno, i wyłączać, kiedy jest jasno. Dodatkowo dostępna powinna być opcja sterowania tym oświetleniem na żądanie (on/off, aktywowana przez przycisk czy też z manipulatora, aplikacji itp.). Takie działanie można ustawić bez tworzenia funkcji logicznych.

Wymagania sprzętowe

Na potrzeby artykułu użyta została centrala alarmowa Integra 64 oraz przewodowa czujka zmierzchowa, którą podłącza się do dowolnego wejścia centrali lub ekspandera. Może to być również inna czujka zmierzchowa, na przykład wbudowana w czujkę Opal Plus i Opal Pro lub bezprzewodowa czujka zmierzchowa ADD-200 (system ABAX 2).

Jak ustawić wyjście, do którego będzie podłączona lampa?

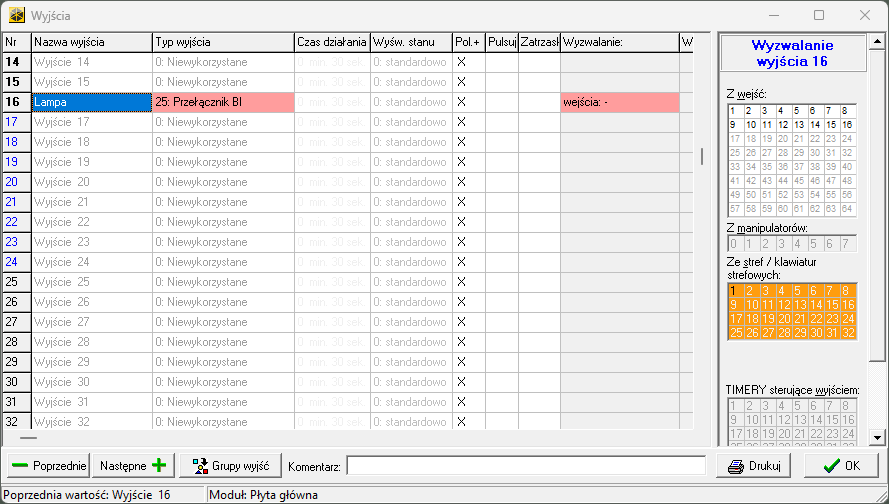

Tak jak zostało zapowiedziane na początku, funkcje logiczne nie będą w tym przypadku tworzone. Przykład konfiguracji został przedstawiony na poniższej grafice:

Jak widać, nie ma tu żadnych niespodziewanych rozwiązań – to zwykłe wyjście o typie Przełącznik BI. Jest to bardzo użyteczny typ wyjścia (temat ten zostanie jeszcze rozwinięty w końcowej części artykułu).

Jak skonfigurować wejście centrali, do którego podłączony jest czujnik zmierzchowy?

Typ reakcji wejścia dla takich urządzeń to zazwyczaj „Bez akcji alarmowej”, ale w tym przypadku zmierzch ma powodować natychmiastowe włączenie lampy, dlatego ustawiony zostaje inny typ reakcji:

Włączanie lampy zostało już ustawione – prosto i bez żadnych utrudnień. Czas zająć się opcją automatycznego wyłączania lampy, kiedy robi się jasno.

Jak automatycznie wyłączać lampę, kiedy nastaje świt?

Na początek trzeba złapać sygnał, który mówi o końcu naruszenia wejścia […]
