Steruj automatyką bramową z poziomu aplikacji Satel Integra Control.
Kamil Klich
Specjalista z zakresu systemów VSS. Na co dzień zajmuje się wsparciem technicznym oraz prowadzeniem szkoleń.
Kontakt
Zdalne sterowanie automatyką bramową bądź garażową można rozwiązać na wiele sposobów. W tej części skupię się na centrali alarmowej Integra oraz sterowaniu zdalnym z aplikacji Integra Control.
Założenia:
Na manipulatorze bądź na aplikacji mobilnej Integra Control chcemy mieć jeden przycisk, który sterować będzie bramą. Metoda sterowania to krok po kroku, czyli kolejno Otwórz, Stop, Zamknij, Stop itd. Dodatkowo stan tego przycisku (jego ikona) ma odzwierciedlać stan bramy.
KROK 1: Przygotowanie automatyki bramowej do sterowania z centrali INTEGRA
Aby założenia zostały zrealizowane potrzebujemy podłączyć do centrali Integra dwa obwody:
Sterowania bramą pod wyjście centrali alarmowej
Stan bramy pod wejście centrali alarmowej
Większość napędów posiada zaciski do sterowania metodą krok po kroku. W urządzeniach marki Nice są one oznaczone jako SbS (kiedyś P.P). Potrzebujemy więc przekaźnik, który podłączamy pod wyjście centrali alarmowej. Jest on konieczny, ponieważ zaciski sterujące w napędach Nice pracują na napięciu 24V.
Stan bramy możemy uzyskać na kilka sposobów. Jednym z nich jest montaż czujki magnetycznej, nazywanej kontaktronem. Możemy również „wyciągnąć” taką informację z centrali sterującej napędem. W większości central Nice mamy możliwość przeprogramowania wyjścia tak, aby sygnalizowało otwarcie bądź zamknięcie bramy. Tym razem wyjście centrali Nice podłączamy do wejścia Integry . Tak jak poprzednio musimy skorzystać z przekaźnika, ponieważ na wyjściach centrali Nice podawane jest napięcie 24V!
Przykład: Centrala RBA3R10 (ROBUS 600)

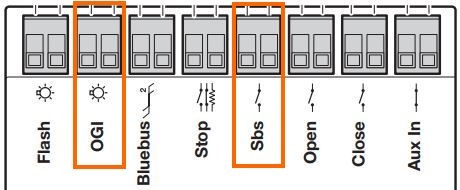

Rys.1 Złącza centrali RBA3R10

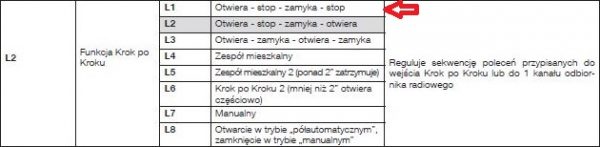

Zgodnie z instrukcją (Rys. 2) wejście sterujące Sbs pracuje domyślnie jako „Otwiera – stop – zamyka – otwiera” (kolor szary). Aby sterowanie odbywało się zgodnie z założeniami, należy przestawić jego sposób działania na tryb „Otwiera – stop – zamyka – stop” (strzałka).

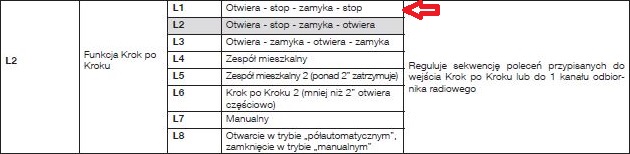

Rys.2 Konfiguracja poleceń dla wejścia Sbs oraz 1 kanału odbiornika radiowego
Wyjście OGI domyślnie (Rys. 3) pełni funkcję „Kontrolki […]
