Kolejny artykuł, który porusza zagadnienia związane z modułem INT-SCR. Tym razem dotyczyć będzie możliwości podłączenia czujki otwarcia (kontaktronu), która kontrolować będzie stan drzwi.
Jak podłączyć czujkę otwarcia do INT-SCR?

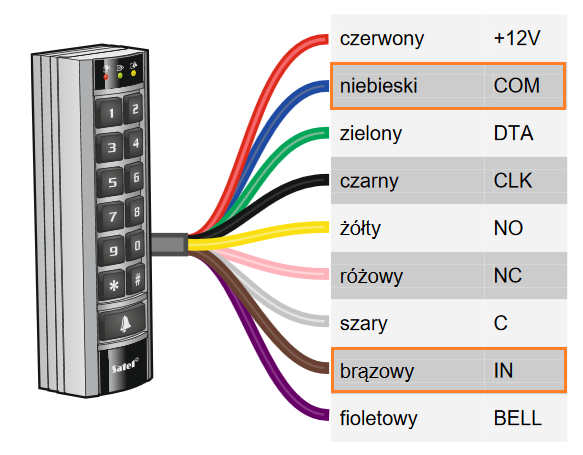

W module przewidziano przewód w brązowym kolorze, który jest wejściem przeznaczonym do podłączenia czujki otwarcia. Należy tutaj podłączyć klasyczny kontaktron ze stykami „NC” (nie jest to linia, którą można parametryzować np. jako EOL).
Uwaga!
Domyślnie moduł INT-SCR nie wymaga podłączenia czujki otwarcia i nie ma potrzeby również zwierania tego wejścia do masy (brązowy z niebieskim). Bez podłączenia takiej czujki moduł nie zgłosi żadnej awarii (na ustawieniach domyślnych) i będzie działał prawidłowo – tylko bez kontroli otwarcia drzwi.
Jednak jesteśmy tu po to, aby poznać ciekawe możliwości z zastosowaniem tego wejścia (do podłączenia czujki magnetycznej).
Jak sprawdzić, czy drzwi są zbyt długo otwarte?
Podłączając czujkę magnetyczną do wejścia kontrolera, mamy możliwość ustalenia maksymalnego czasu, przez […]
