INT-GSM – Jak zrealizować sterowanie SMS i CLIP?

Na temat realizacji powiadomienia SMS w tym module już powstał artykuł (link pod poradnikiem). Tym razem zajmiemy się możliwością sterowania pracą centrali alarmowej, wysyłając do niej wiadomości SMS lub dzwoniąc (CLIP).

Krok 1: Wstępna konfiguracja karty SIM w module INT-GSM

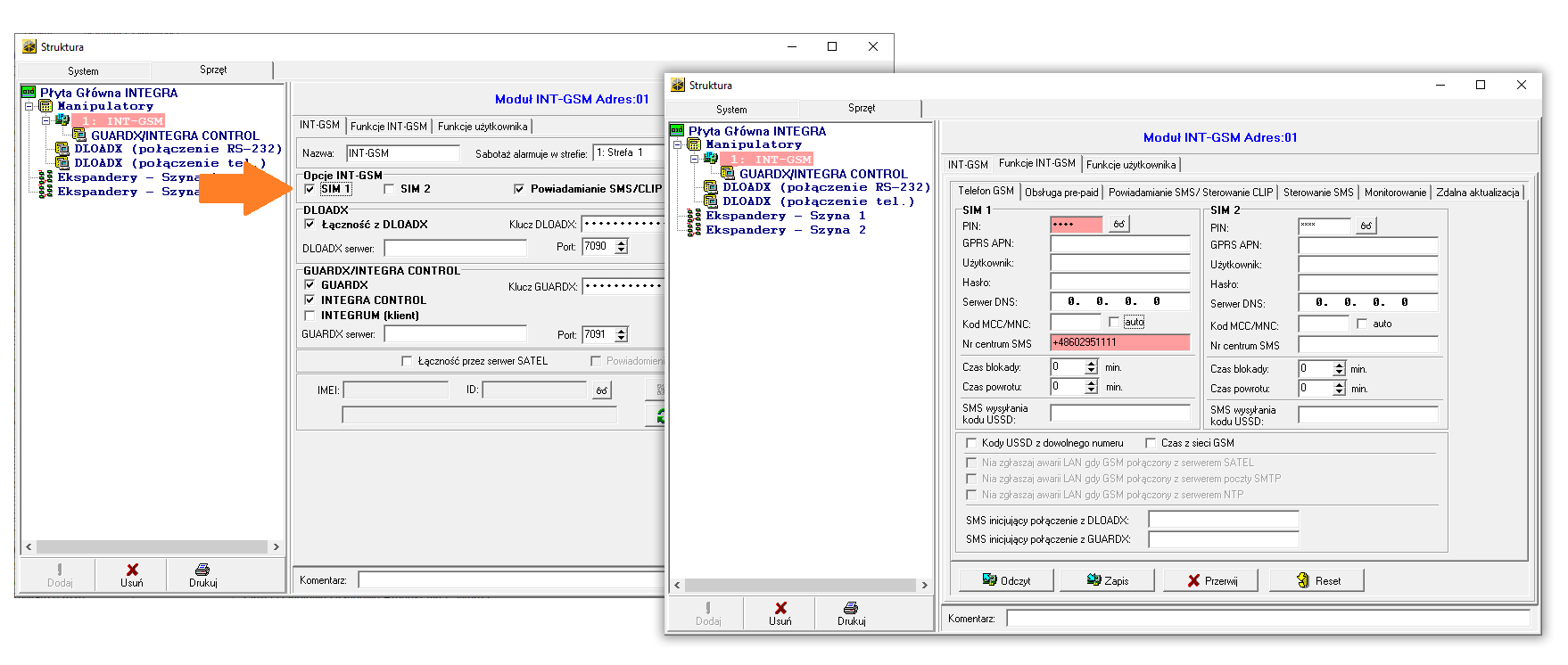

Poniższe zrzuty ekranowe pokazują, w jaki sposób można ustawić parametry modułu. Mam tutaj na myśli głównie pracę karty SIM w module.

W lewym oknie zasadniczo włączamy obsługę karty SIM (np. SIM1) i powiadomienie SMS/CLIP. W oknie po prawej stronie należy podać kod PIN karty SIM (jeżeli jest potrzebny). Dodatkowo, co również nie jest obowiązkowe, warto podać ręcznie numer centrum SMS dla danego operatora (w artykule to T-Mobile z numerem centrum SMS: +48602951111). Numery centrum SMS dla poszczególnych operatorów można łatwo znaleźć w popularnej przeglądarce.
Numer centrum SMS jest „zaszyty” w karcie SIM i zazwyczaj nie ma potrzeby, aby go ręcznie wpisywać (jednak profilaktycznie można to robić samodzielnie – jak w przykładzie). Numer ten jest istotny na potrzeby realizacji powiadamiania SMS.
Zapis ustawionych danych z prawego okna należy wykonać poprzez kliknięcie w klawisz „Zapis”, widoczny w dolnej części okna. Te parametry są zapisywane w pamięci modułu INT-GSM, a nie centrali.

Krok 2: Jak skonfigurować komendy sterujące SMS?

Na obrazie poniżej widać przykładową konfigurację 4 poleceń sterujących pracą centrali. Maksymalna liczba poleceń sterujących to 32 (F1…F32).

W ramach testu widać 4 polecenia sterujące SMS (F1 … F4)  i przypisane do nich funkcje, odpowiednio: załącz czuwanie (0), wyłącz czuwanie, włącz wyjście i status tekstowy systemu. Do tych funkcji zostały przydzielone Parametry, które wskazują konkretne strefy i wyjścia centrali, które chcemy obsługiwać przez […]
