Podłączenie i konfiguracja modułu GSM LT-1 z centralą alarmową SATEL

Porada widoczna dla konta STANDARD
Podłączenie i konfiguracja modułu GSM LT-1 z centralą alarmową Satel
Nie szczędzisz wysiłków w swojej pracy? Spraw sobie prezent - narzędzia klasy PREMIUM

Kontakt

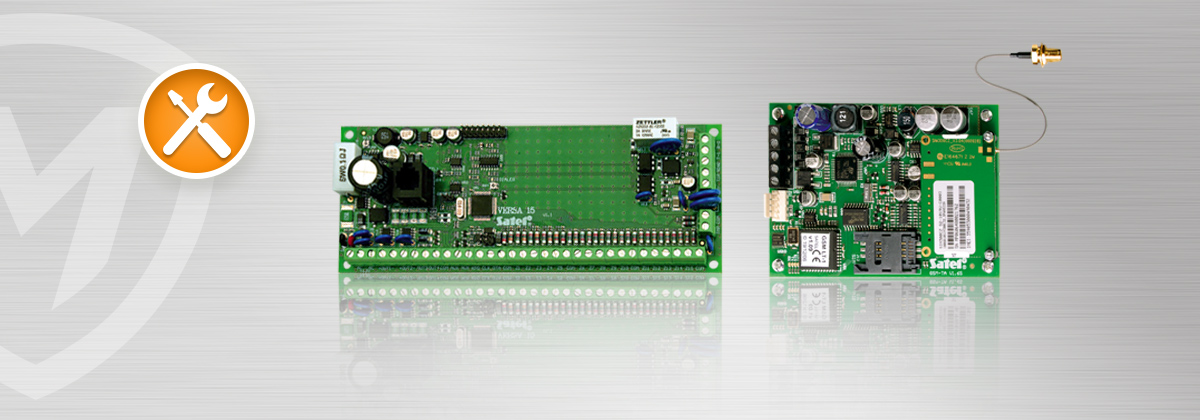

Moduł komunikacyjny GSM LT-1 połączony z centralą CA-10

Współczesne systemy alarmowe oferują kompleksowe rozwiązania z zakresu sterowania, kontroli pomieszczeń oraz powiadomienia użytkownika o alarmie. W poniższym artykule skupimy się na ostatniej możliwości, czyli powiadomieniu SMS – a w zasadzie zaprezentujemy przykładową realizację powiadomienia, na bazie modułu GSM LT-1 i centrali alarmowej CA-10. Wiedzę tą można wykorzystać również przy centralach SATEL VERSA oraz INTEGRA.

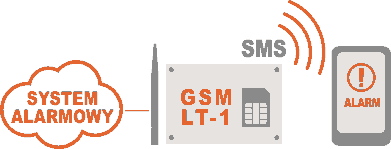

Zasada działania powiadomienia GSMZadanie modułu GSM polega na wysyłaniu wiadomości SMS, na zaprogramowany numer, w przypadku wykrycia np. włamania. Rozwiązanie to jest niezwykle praktyczne, gdyż umożliwia nam śledzenie statusu systemu alarmowego, przy pomocy telefonu komórkowego.



Podłączenie modułu GSM do centrali alarmowej

Pierwszym etapem naszej pracy będzie realizacja połączenia (okablowanie) modułu powiadomienia GSM LT-1 z centralą alarmową CA-10. Do tego zadania polecamy 6-żyłowe (lub więcej) przewody typu YTDY. Odradzamy natomiast łączenia przy pomocy tzw. skrętki komputerowej.

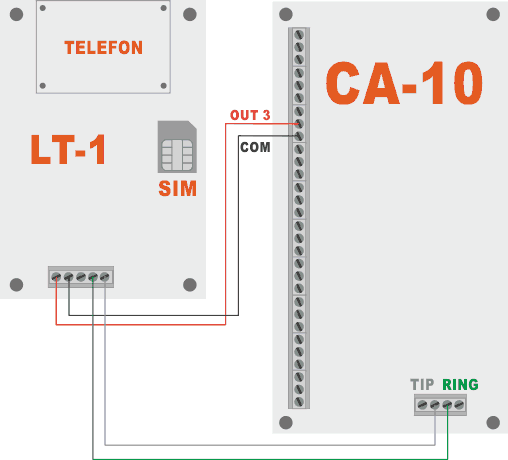

Podłączenia LT-1 do centrali alarmowej
Rys.1 Schemat podłączenia LT-1 do centrali alarmowej

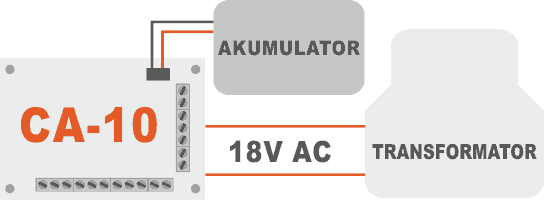

Realizacja zasilania centrali CA-10Realizujemy zasilanie centrali przy pomocy transformatora 18V AC i podłączamy akumulator do przewodów wyprowadzonych z płyty CA-10 (pamiętamy o odpowiedniej polaryzacji!)



Po realizacji wszystkich niezbędnych połączeń możemy przystąpić do zaprogramowania modułu GSM i centrali alarmowej.

Programowanie centrali alarmowej CA-10 oraz modułu GSM LT-1

Programowanie CA-10 z poziomu laptopaProgramowanie rozpoczynamy od wstępnych ustawień centrali alarmowej – Łączymy centralę z komputerem przy pomocy […]
