GuardX – wizualizacja stanów systemu alarmowego (część 3)

Ostatnia część serii dotyczącej programu GuardX. W poprzednich częściach pokazałem, jak skonfigurować i nawiązać połączenie programu GuardX z centralą Integra. W tej części zajmiemy się „uzbrojeniem” programu w mapę, czujki i sygnalizatory. Czyli zajmiemy się wizualizacją naszego systemu.

Założenia do projektu

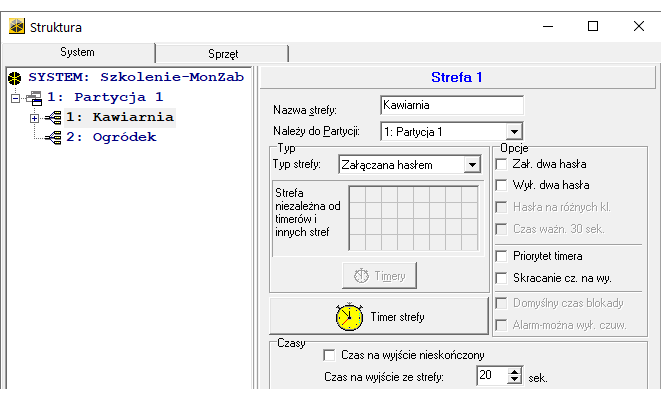

Łączność będzie dotyczyć testowej centrali Integra 64 Plus, która będzie zabezpieczała naszą „Kawiarnię”. Nasz lokal zostanie podzielony na dwie strefy: Kawiarnię oraz ogródek. Strefy będą mogły być niezależnie uzbrajane z poziomu programu.

W systemie dostępna będzie jedna czujka otwarcia (drzwi wejściowe) oraz jedna czujka ruchu wewnątrz lokalu. Na elewacji dostępny będzie sygnalizator zewnętrzny. Plan naszej kawiarni wygląda następująco:

Plan (obraz) należy dostarczyć w postaci pliku BMP (bitmapa). GuardX nie skaluje obrazów, dlatego ważne jest, aby plik graficzny był dopasowany do potencjalnej rozdzielczości ekranu, na którym mapa będzie wyświetlana.

Uwaga!
Powyższy plan stanowi element pokazowy. W docelowej instalacji należy przeznaczyć stosowne zasoby czasowe i zaprojektować system alarmowy w taki sposób, aby uwzględniał wszystkie możliwe zagrożenia (np. włamanie, stłuczenie szyby, dym) oraz potrzeby użytkownika systemu.

Znając już nasz lokal i podstawowe wymagania, przejdźmy do zaprojektowania interfejsu, wykorzystując powyższy plan (z rysunku 1).

Co chcemy osiągnąć? Na początek gotowy, działający projekt w GuardX [film].

W poniższym filmie przedstawiono to, co chcemy osiągnąć. W kolejny filmie zostanie pokazana konfiguracja krok po kroku.
